Författare: Myconds tekniska avdelning
Fuktkontroll inom vin- och ölbryggning är inte bara en teknisk fråga, utan en kritisk faktor som avgör produktkvaliteten. Redan sedan urminnes tider har vinmakare observerat att naturliga underjordiska källare, med sin stabila temperatur och luftfuktighet, lämpar sig idealiskt för lagring av vin. Historiskt har just dessa förhållanden säkrat en jämn produktkvalitet, eftersom luftfuktigheten i naturliga källare ligger kring 65–75% vid temperaturer på 10–16°C.
I dag, i takt med den industriella utvecklingen, har de naturliga förutsättningarna ersatts av ett kontrollerat mikroklimat som möjliggör exakt styrning av miljöparametrarna. Enligt branschstudier kan okontrollerad luftfuktighet orsaka förluster på upp till 5–8% av en vingårds årliga omsättning genom korkskador, mögeltillväxt och accelererad oxidation av vinet. Inom bryggerier kan dessa förluster uppgå till 3–7% till följd av mikrobiologisk kontaminering och försämrad råvarukvalitet.
Särdrag inom vinproduktion
Vinframställning omfattar flera steg, vart och ett med särskilda krav på mikroklimatet. Efter den primära jäsningen, som sker vid 20–25°C, går vinet vidare till lagringsfasen där optimal temperatur är 12–16°C för röda viner och 10–12°C för vita.
Särskild uppmärksamhet bör ägnas lagring i ekfat, där naturlig avdunstning sker genom träets porer – den så kallade ”änglarnas andel”. Vid RH under 60% accelererar avdunstningen, vilket leder till överdrivna alkoholförluster. Vid RH över 75% saktar avdunstningen ned men gynnsamma förhållanden för mögeltillväxt skapas.
Naturliga korkar som traditionellt används för flaskförslutning är särskilt känsliga för luftfuktighet. Vid RH under 50% torkar korken och förlorar elasticitet, vilket försämrar tätheten. Vid RH över 80% kan korkarna angripas av svampen Botrytis cinerea, vilket leder till så kallad ”korkdefekt” i vinet.
Särdrag inom ölbryggning
Ölproduktion kännetecknas av många processzoner med olika mikroklimatkrav. Brygghuset präglas av hög luftfuktighet på grund av avdunstning vid vörtkokning (upp till 85–90% RH). Jäsavdelningen kräver kontroll av både luftfuktighet (50–60% RH) och CO2-koncentration, som frigörs under jäsning.
Ett särskilt problem är extrema fuktspikar vid rengöring av utrustning med CIP-system. Under tvätt kan den relativa luftfuktigheten stiga från 40% till 95% på 15–20 minuter. En typisk tvättcykel varar 1,5–2 timmar, och återgång till normal fukt utan särskild avfuktning kan ta 4–8 timmar.
Råvaror för bryggning är också fuktkänsliga: malt bör lagras vid 50–60% RH, humle vid 40–50%, och jästkulturer kräver stabila parametrar utan kondens på behållarnas ytor.
Psykrometri vid låga temperaturer
Källarutrymmen för vinlagring och ölmogning arbetar inom ett lågt temperaturområde (+5...+18°C), vilket skapar särskilda psykrometriska förhållanden. Ett nyckelbegrepp här är daggpunkten – den temperatur vid vilken luften blir mättad med fukt och kondensation inleds.
För att förstå processerna behöver man använda en psykrometrisk diagram som visar sambandet mellan temperatur, relativ och absolut fuktighet. Viktigt att minnas: när temperaturen sjunker ökar den relativa fuktigheten utan att den absoluta fukthalten förändras. Luft vid +20°C och RH 50% som kyls till +10°C får cirka 85% RH.
Beräkning av yttemperaturen på fat och tankar är avgörande för att förebygga kondens. I regel är ytan 1–3°C kallare än luften på grund av värmeutbyte med produkten. Om yttemperaturen sjunker under daggpunkten uppstår kondensation, vilket skapar idealiska förhållanden för mögeltillväxt.
Mikrobiologi
De flesta mikroorganismer som orsakar problem i vin- och ölbryggning utvecklas aktivt vid 5–30°C och relativ luftfuktighet över 65–70%. För en mer exakt riskbedömning används begreppet vattenaktivitet (aw) – en parameter som beskriver tillgängligheten av fukt för mikroorganismer i material.
De viktigaste mikrobiologiska hoten omfattar:
- Mögel på källarväggar och tak (Aspergillus, Penicillium)
- Svampinfektioner i korkar (Botrytis cinerea)
- Vilda jäststammar och mjölksyrabakterier i öl
- Biokorrosion av metallutrustning under påverkan av acidofila mikroorganismer
Ett historiskt exempel på fuktens destruktiva inverkan är grottorna i Lascaux i Frankrike, där grottmålningarna skadades allvarligt efter att ett ventilationssystem installerats som inte gav korrekt fuktkontroll och rubbade mikroklimatbalansen.
Rekommenderade parametrar
För vinkällare rekommenderas följande parametrar:
- Lagring av röda viner: 12–16°C och 60–70% RH
- Lagring av vita viner: 10–12°C och 65–75% RH
- Flasklagring: 10–15°C och 60–70% RH
För bryggerier:
- Ale-jäsning: 15–24°C och 50–60% RH
- Lagerlagring: 0–4°C och 70–80% RH
- Buteljering: 4–10°C och 50–60% RH
- Lagring av färdig produkt: 4–8°C och under 60% RH
Tillåtna kortvariga avvikelser är ±5% RH under högst 2–3 timmar. Långvariga avvikelser kan leda till irreversibla kvalitetsförändringar. Ekonomiska analyser visar att det kostar 30–40% mer att hålla noggrannheten inom ±2% RH jämfört med ±5% RH.
Källor till fuktbelastning
Infiltration av fukt genom källarkonstruktioner är en av de största belastningskällorna. Materialens ångpermeabilitet varierar: tegel — 0,11–0,14 mg/(m·h·Pa), betong — 0,03–0,05 mg/(m·h·Pa), natursten — 0,05–0,09 mg/(m·h·Pa). Särskilt problematisk är kapillär uppsugning genom golvet vid bristfällig vattentätning.
Ventilationsluften bidrar avsevärt till fuktbelastningen. För att avlägsna CO2 från jäsning krävs kontinuerlig ventilation. Vid jäsning av 1 000 liter öl bildas cirka 45–50 kg CO2, vilket kräver ungefär 150–200 m³/h ventilation. Uteluft, särskilt under sommaren, kan innehålla 10–15 g/kg fukt, medan den optimala nivån för en källare på +12°C är 6–7 g/kg.
Processerna själva är en betydande fuktkälla. Under jäsning sker omvandlingen av glukos C6H12O6 till etanol, CO2 och vatten, vilket ger upp till 0,3–0,4 kg vatten per 100 liter produkt. Utrustningstvätt skapar toppbelastningar på upp till 5–10 kg fukt per timme per kvadratmeter tvättad yta.
Metodik för ingenjörsberäkning
Dimensioneringen av avfuktningssystemet omfattar fem huvudsteg:
Steg 1: Fastställ målparametrar. För en vinkällare på +12°C och mål-RH 65% blir absolutfukten cirka 6,5 g/kg. Tillåten avvikelse ±5% RH.
Steg 2: Beräkna infiltration genom klimatskalet. För ett källarutrymme på 600 m² (20×30 m) med tegelväggar kan fuktinfiltrationen vara 2–3 kg/h.
Steg 3: Ventilationsbelastning. Vid nödvändig luftomsättning 200 m³/h och en skillnad i absolutfukt mellan ute- och inneluft på 5 g/kg blir belastningen 1 kg/h.
Steg 4: Processbelastningar. För en källare med 200 fat à 225 liter ger avdunstningen genom träet cirka 1,5 kg/h.
Steg 5: Sammanlagd belastning. Summan av kontinuerliga belastningar 4,5 kg/h plus 20% marginal ger erforderlig avfuktarkapacitet 5,4 kg/h.
Jämförelse av avfuktningstekniker
Kondensationsavfuktare arbetar genom att kyla luften under daggpunkten varpå fukten kondenseras. Deras effektivitet sjunker kraftigt vid temperaturer under +15°C och blir i praktiken noll vid +10°C, eftersom förångartemperaturen inte kan ligga under 0°C utan isbildningsrisk. Dessa system är effektiva i varma zoner: brygghus, tappningsutrymmen.

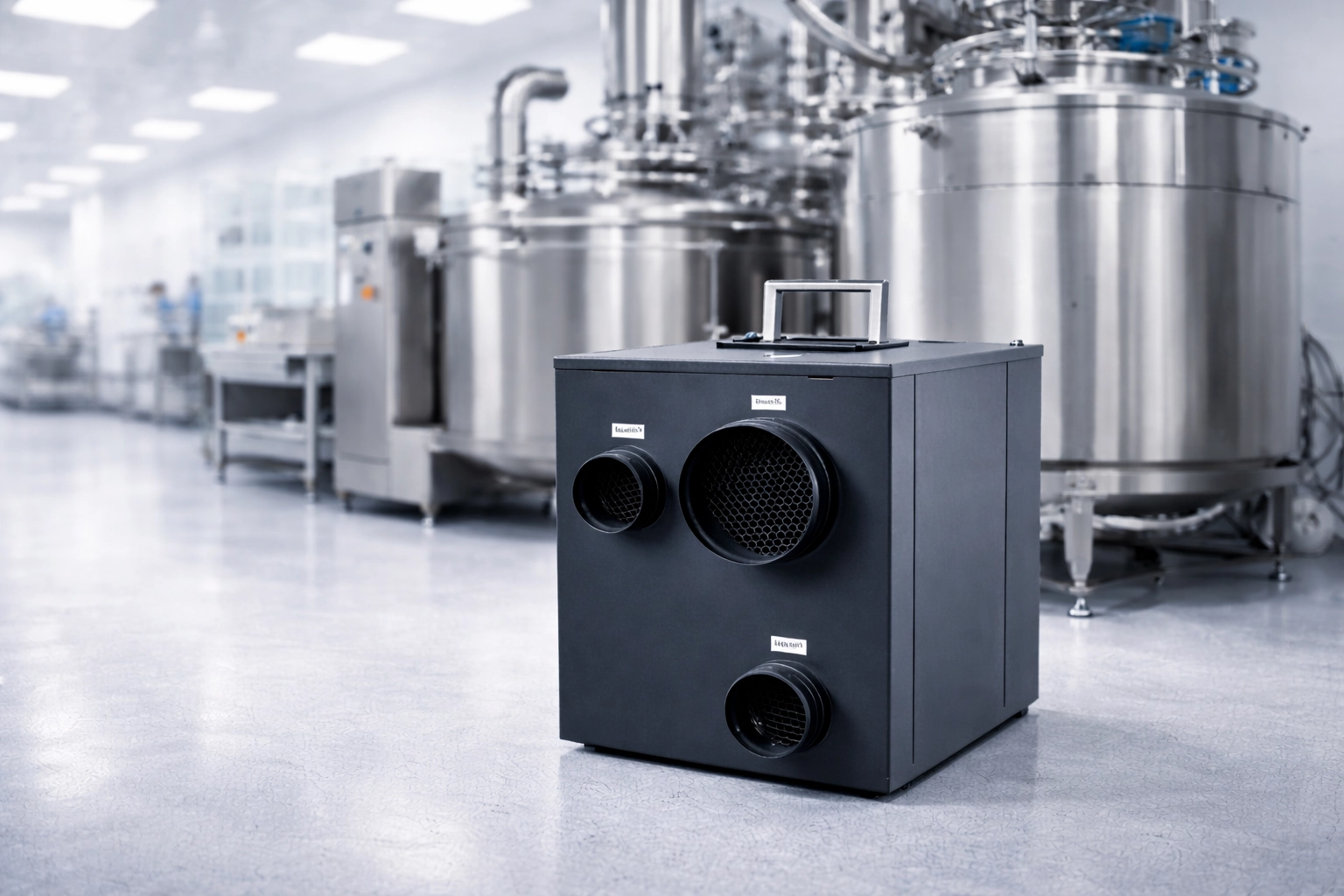

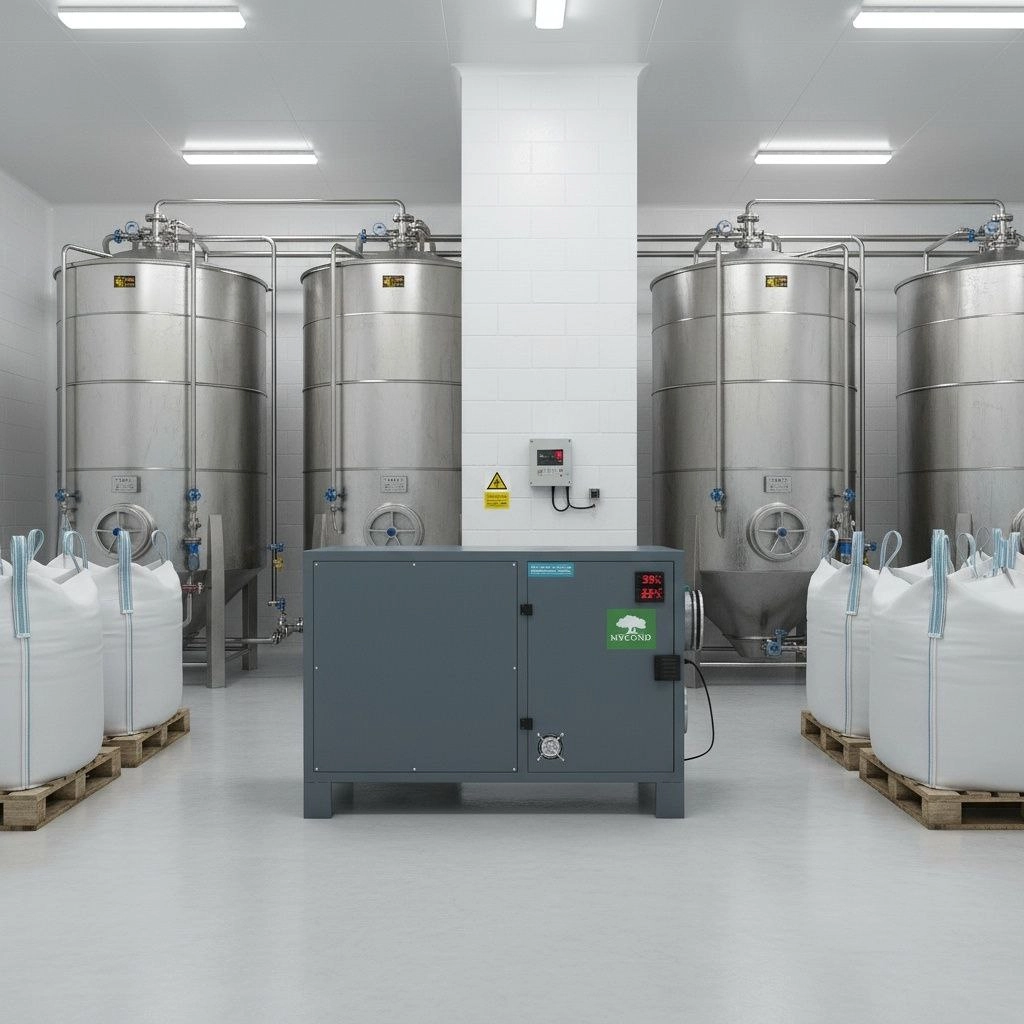

Adsorptionsavfuktare utnyttjar kemisk sorption av fukt på kisgel eller zeolit. De är effektiva vid låga temperaturer och kan leverera mycket låga daggpunkter (ned till −40°C). Energiförbrukningen för reaktivering av adsorbenten är 4–5 kWh per 1 kg avlägsnad fukt. Dessa system är idealiska för kalla källare och lageravdelningar.
Kombinerade system utnyttjar båda teknikernas styrkor beroende på säsong och belastning. De kan konfigureras sekventiellt (föravfuktning med kondensationsmetod + efteravfuktning med adsorption) eller parallellt (växling beroende på förhållanden). Investeringskostnaden är 30–40% högre, men driftskostnaderna kan minskas med 20–25%.
Utformning av luftdistribution
Strategin för tillförsel av torr luft bör prioritera de kallaste ytorna där kondensrisken är som störst. Lufthastigheten bör hållas inom 0,5–1,5 m/s för effektiv omblandning utan obehag och utan direkt blåsning på produkten.
Ett svagt övertryckssystem skapar 5–15 Pa övertryck för att förhindra infiltration av fuktig luft. För detta ska tilluften överstiga frånluften med 5–10%. I stora lokaler är zonindelning lämpligt med separata zoner med olika krav.
Lokal frånluft bör ordnas över fuktkällor: tvättkar, öppna jäskärl. Balansen mellan till- och frånluft ska säkerställa både nödvändig luftomsättning och bibehållet övertryck.
Energieffektivitet
Värmeåtervinning från processen för reaktivering av adsorbenten kan användas för uppvärmning av processvatten eller luft. Detta möjliggör återvinning av 60–70% av energin som förbrukas vid reaktiveringen.
Integration med kylsystem genom att använda kondensationsvärmen från köldmediet för reaktivering av adsorbenten kan ge energibesparingar på 30–40%. En sådan kaskadlösning är särskilt lämplig i bryggerier där kraftfulla kylmaskiner är i kontinuerlig drift.
Effektmodulering via frekvensstyrning av fläktar och reglering av reaktiveringsintensiteten minskar energiförbrukningen med 15–20% jämfört med system som arbetar med enkel till/från-styrning.
Automatisering
Korrekt placering av sensorer är nyckeln till effektiv kontroll. Ett vanligt fel är att placera givaren nära avfuktarens utblås, där RH alltid är lägre än i arbetszonen. Sensorer ska placeras på kritiska punkter: nära de kallaste ytorna och i produktlagringszoner.
Tvåstegskontroll omfattar en huvudkrets för att hålla medel-RH i lokalen och en nödkrets med en daggpunktsgivare på kalla ytor. Om yttemperaturen närmar sig daggpunkten aktiverar systemet ett intensivt avfuktningsläge.
Integrering med byggnadsautomationssystem (BMS) via Modbus- eller BACnet-protokoll möjliggör central övervakning av parametrar, larm vid avvikelser och optimering av alla tekniska systems drift.
Skydd av etiketter
Problemet med skadade etiketter uppstår på grund av kondens på kalla flaskor. När en flaska med temperatur 4–8°C kommer in i en varm miljö på +20°C med relativ fuktighet över 60% bildas omedelbart kondens på ytan, vilket mjukar upp limmet och deformerar pappret.
Den tekniska lösningen är att avfukta luften i zonen mellan tappning och lager till RH under 50%, vilket förhindrar kondens även vid stor temperaturskillnad. Ett alternativt angreppssätt är gradvis acklimatisering av produkten i en övergångszon med intermediär temperatur.
Etikettmaterial bör förvaras vid 20–22°C och 45–55% RH för att förhindra pappersdeformation och bevara limmets egenskaper.
Vanliga projekteringsfel
Fel val av avfuktartyp — installation av en kondensationsavfuktare i en vinkällare med +12°C resulterar i noll kapacitet och bortkastade investeringar. Rätt lösning är en adsorptionsavfuktare.
Ignorans av belastningsspikar — dimensionering enbart för medelbelastning utan att beakta tvätt ger okontrollerad fukt under 4–8 timmar efter proceduren. Rätt lösning är en separat toppavfuktare eller ökad effektmarginal.
Dålig tätning av lokaler — installation av dyr utrustning i en otät källare leder till okontrollerad infiltration och oförmåga att hålla parametrar. Man måste först säkerställa tätning och därefter installera avfuktare.
Underskattning av kapillär uppsugning — i en källare utan golvets vattentätning tillförs ständigt fukt från marken, vilket gör avfuktningen ineffektiv. Lösningen är en kombination av högkvalitativ vattentätning och avfuktning.
Ekonomisk motivering
Kostnaderna för problem kopplade till okontrollerad fukt innefattar förlust av vinpartier på grund av korkskador (2–3% av årsproduktionen), kassation av öl på grund av mikrobiologisk kontaminering (1–2% av partierna) samt förtida korrosion av utrustning (förkortad livslängd med 30–40%).
Lösningens kostnad består av investeringskostnader för utrustning och installation (för en vinkällare på 600 m² — cirka 30–40 tusen euro) samt driftkostnader för el och underhåll (5–7 tusen euro per år). Typisk återbetalningstid är 2–4 år.
Indirekta fördelar inkluderar förbättrad produktkvalitet, förlängd utrustningslivslängd med 20–30% och minskad frekvens av sanitära åtgärder med 40–50% tack vare minskad risk för mikroorganismer.
Vanliga frågor (FAQ)
Varför tappar kondensationsavfuktare kapacitet vid temperaturer under +15°C?
Kondensationsavfuktare fungerar genom att kyla luften under daggpunkten på kylmaskinens förångaryta. Vid låga rumstemperaturer (under +15°C) ligger daggpunkten nära 0°C eller till och med under. Eftersom förångarens temperatur inte kan vara lägre än 0°C på grund av risken för isbildning (som blockerar värmeöverföringen) sjunker avfuktningskapaciteten kraftigt. Vid +10°C och RH 70% är daggpunkten cirka +5°C, vilket lämnar en mycket liten temperaturskillnad för kondensation. Dessutom innehåller kall luft mindre absolut fukt, så även vid effektiv kondensation blir mängden borttagen fukt minimal.
Hur beräknas fuktavgivningen vid jäsning av 1 000 liter öl?
Under jäsningen sker den biokemiska reaktionen där glukos (C6H12O6) omvandlas till etanol (C2H5OH), koldioxid (CO2) och vatten (H2O): C6H12O6 → 2C2H5OH + 2CO2 + H2O + värme. Av 1 kg glukos bildas cirka 0,11 kg vatten. För produktion av 1 000 liter öl med ursprunglig vörtstyrka 12% används cirka 120 kg extraktiva ämnen, huvudsakligen sockerarter. Den teoretiska fuktavgivningen är således cirka 13–14 kg per 1 000 liter öl under hela jäsningsperioden, som varar 5–10 dagar beroende på sort. I genomsnitt ger detta en fuktavgivning på 1,3–2,8 kg/dag eller 0,05–0,12 kg/h. Dessutom frigörs cirka 45–50 kg CO2 vid jäsning, vilket kräver ventilationsflöden på 150–200 m³/h.
Vilken avfuktningsstrategi är optimal för en vinkällare på 200 m² med temperatur +12°C?
För en vinkällare med +12°C är en strategi baserad på en adsorptionsavfuktare optimal, eftersom kondensationssystem är ineffektiva vid så låg temperatur. Avfuktarens kapacitet ska dimensioneras med hänsyn till alla fuktkällor: infiltration genom väggar (0,7–1,0 kg/h för 200 m²), ventilationsbelastning (0,3–0,5 kg/h vid minimalt luftutbyte), avdunstning genom fat (0,5–0,7 kg/h vid lagring av 60–80 fat). Den totala kapaciteten inklusive marginal bör vara 1,8–2,5 kg/h. Ett system för luftdistribution som ger jämn cirkulation i hela källarvolymen med fokus på fatlagringszonerna rekommenderas. En viktig komponent är att upprätthålla ett övertryck på 5–10 Pa för att förhindra infiltration. Automationssystemet bör omfatta minst 2–3 fuktgivare i olika zoner samt en daggpunktsgivare på den kallaste ytan.
Hur förhindrar man att korkar förstörs vid långtidslagring av flaskor?
För att förhindra korkskador vid långtidslagring av flaskor måste några nyckelförutsättningar uppfyllas. För det första ska relativ luftfuktighet hållas på 60–70% RH, vilket förhindrar både uttorkning (vid RH under 50%) och mögeltillväxt (vid RH över 80%). För det andra ska en stabil temperatur på 10–15°C hållas utan kraftiga svängningar, vilka kan leda till volymändringar i vinet och tryck mot korken. För det tredje ska flaskorna lagras horisontellt så att korken hålls fuktig av vinet och inte förlorar elasticitet. För det fjärde bör kondens på flaskornas övre delar förhindras genom att undvika temperaturstratifiering i lokalen (temperaturskillnaden mellan golv och tak bör inte överstiga 2°C). Dessutom rekommenderas högkvalitativa korkar med låg TCA-halt (trikloranisol) och periodisk sanering av lokalen med UV-bestrålning eller ozonering för att förebygga mögeltillväxt.
Kan man använda ett och samma avfuktningssystem för brygghuset och lageravdelningen?
Att använda ett enda avfuktningssystem för brygghuset och lageravdelningen är tekniskt möjligt men oftast ineffektivt på grund av de väsentligt olika kraven i dessa utrymmen. Brygghuset arbetar vid +18...+25°C med toppbelastningar från avdunstning under kok, medan lageravdelningen håller 0...+4°C med kontinuerlig men lägre fuktavgivning. Kondensationsavfuktare är effektiva i brygghuset men i praktiken ineffektiva vid de låga temperaturerna i lageravdelningen. Adsorptionsavfuktare fungerar tvärtom bra vid låga temperaturer, men är energimässigt mindre effektiva i brygghuset än kondensationsenheter. Det optimala är att använda två separata system: kondensationsavfuktare för brygghuset och adsorptionsavfuktare för lageravdelningen. Om ekonomin kräver ett enda system bör en adsorptionsavfuktare med reglerbar kapacitet och separata kanalsystem för varje utrymme användas, så att avfuktningskapaciteten kan fördelas efter aktuellt behov.
Slutsatser
Fuktkontroll i vinkällare och bryggerier är en komplex ingenjörsuppgift som kräver djup förståelse för både processerna och värme- och massöverföringens fysik. Valet av avfuktningsteknik beror starkt på temperaturförhållandena: adsorptionsavfuktare är optimala för lågtemperaturkällare, medan kondensationssystem passar varmare produktionszoner.
Noggranna beräkningar av alla fuktbelastningar, inklusive toppvärden under utrustningstvätt, säkerställer rätt val av kapacitet. Investeringar i fuktkontrollsystem är ekonomiskt motiverade genom att de förebygger produktförluster, förlänger utrustningens livslängd och höjer slutproduktens kvalitet.
Energieffektivitet i moderna avfuktningssystem uppnås genom värmeåtervinning, integration med kylsystem och optimal driftstyrning. Automatisering med korrekt placerade sensorer ger stabila parametrar och snabb respons på förändrade förhållanden.
Luftfuktighet, tillsammans med temperatur, är en av de nyckelparametrar som avgör kvaliteten på alkoholhaltiga drycker och effektiviteten i produktionsprocessen. Investeringar i dess kontroll är en satsning på stabil produktkvalitet och effektiv produktion.
