Ventilationsproblematik i skyddsbyggnader
Skyddsrum och bunkrar, oavsett deras syfte – vare sig det handlar om skyddsbyggnader för civilskydd, militära objekt eller underjordiska lagerlokaler – står inför ett kritiskt problem: att säkerställa en kvalitativ luftväxling i slutna utrymmen. Utan adekvat ventilation kan dessa byggnader, som är avsedda för långvarigt uppehåll av människor, misslyckas med att utföra sin skyddande funktion på grund av den snabba försämringen av luftkvaliteten.
Luft – den viktigaste resursen i skyddsrummet
Om man betraktar livsviktiga resurser vid långvarigt uppehåll i skyddsbyggnader, så tar frisk luft första platsen när det gäller kritikalitet, före både vatten och mat. En människa kan överleva utan mat i flera veckor, utan vatten i flera dagar, men utan tillräcklig mängd syre – endast i några minuter. I det slutna utrymmet i ett skyddsrum kan en genomsnittlig grupp människor uttömma syresaldot och nå kritiska koncentrationer av CO₂ inom några timmar.
Vid planering av resurser för skyddsrummet fokuserar ledarna ofta på frågor om mat, vattenförsörjning, mediciner och energiresurser, ibland undervärderar de ventilationssystemet. Men utan adekvat luftväxling kan alla andra resurser bli värdelösa – en människa i en miljö med hög koncentration av CO₂ och låg syrehalt förlorar snabbt sin arbetsförmåga, upplever försämring av kognitiva funktioner och, i slutändan, står inför ett direkt livshotande hot.

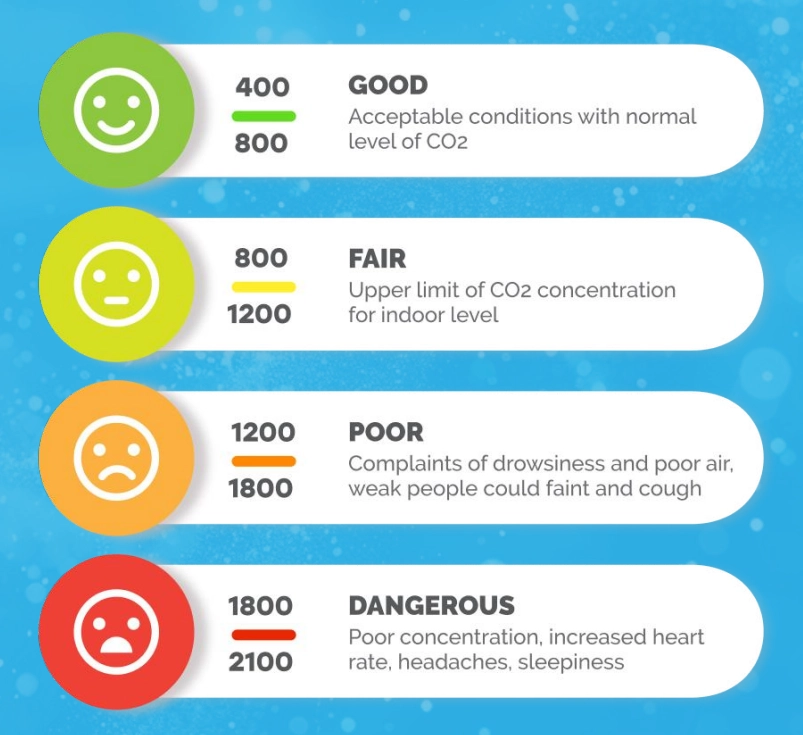

Denna infographic visar nivåerna av CO₂-koncentration (koldioxid) i luften och deras påverkan på människan:
- 400-800 ppm: BRA Acceptabla förhållanden med normal CO₂-nivå
- 800-1200 ppm: GODKÄNT Övre gräns för CO₂-koncentration i rum
- 1200-1800 ppm: DÅLIGT Klagomål på sömnighet och dålig luft, svaga människor kan svimma och hosta
- 1800-2100 ppm: FARLIGT Dålig koncentration, ökad puls, huvudvärk, sömnighet
Not: ppm (parts per million) - delar per miljon, enhet för mätning av CO₂-koncentration i luften
Det är därför till- och frånluftssystemet bör betraktas som kritisk infrastruktur för skyddsrummet, som måste utformas med samma noggrannhet och tillförlitlighet som vattenförsörjnings- eller elförsörjningssystem.
Huvudproblem med luftmiljön i täta byggnader:
- Ansamling av koldioxid (CO₂) vid långvarigt uppehåll av människor
- Minskning av syrenivåer i slutna utrymmen
- Ökad fuktighet som främjar tillväxt av mögel och svampar
- Ansamling av obehagliga lukter och giftiga ämnen
- Avsaknad av filtrering från externa föroreningar vid nödsituationer
- Stagnation av luft och överhettning av utrymmen under sommaren
- Risker för hypoxi och CO₂-förgiftning vid långvarigt uppehåll

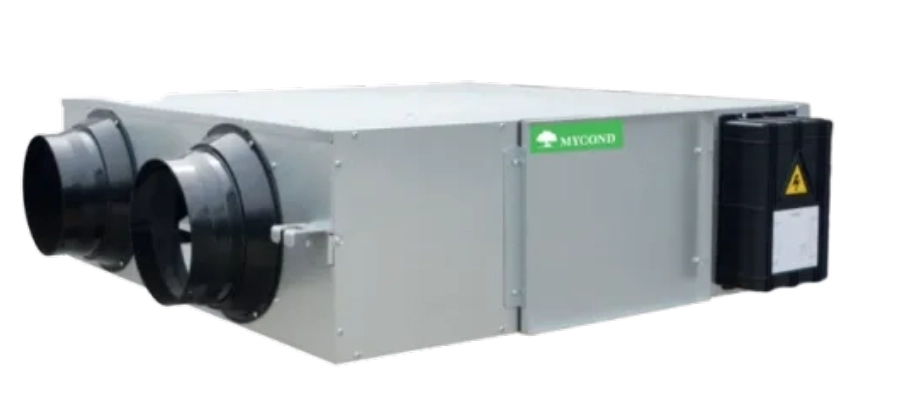

Lösning av problem med hjälp av till- och frånluftssystem
Till- och frånluftssystem (TFS) är en helhetslösning för att säkerställa en adekvat mikroklimat i skyddsrum och bunkrar. Deras implementering möjliggör lösning av en rad kritiska frågor:
Fördelar med installation av TFS:
Kontinuerlig tillförsel av frisk luft
- Säkerställande av normativ luftväxling (minst 10 m³/timme per person)
- Upprätthållande av optimal syrenivå för komfortabel vistelse
Uttag av förorenad luft
- Effektiv borttagning av CO₂, fukt och andra livsprodukter
- Minskning av risken för utveckling av respiratoriska sjukdomar
Luftfiltrering
- Skydd mot externa föroreningar (damm, allergener, radioaktiva partiklar)
- Möjlighet att installera specialiserade filter (HEPA, kolfilter) för att rena från kemiska och biologiska hot
Reglering av fuktighet
- Förhindrande av kondens på väggar och tak
- Skydd av utrustning och material mot korrosion och skador
Stabilisering av temperaturregimen
- Förhindrande av överhettning från värmeavgivning från människor och utrustning
- Möjlighet att ansluta ytterligare värme- eller kylmoduler
Förbättring av sanitära och hygieniska förhållanden
- Minskning av risken för spridning av smittsamma sjukdomar
- Borttagning av obehagliga lukter
Effektiv energianvändning
- Moderna TFS med värmeåtervinning möjliggör besparingar på upp till 75-85% av värmeenergin
- Minskning av kostnader för uppvärmning under kalla perioder
Autonomi i drift
- Möjlighet att fungera från reservkraftkällor
- Driftsätt i olika förhållanden (normal, nödsituation, autonom)
Huvudkomponenter i TFS-systemet för skyddsrum och bunkrar
Moderna till- och frånluftssystem för skyddsbyggnader består av följande komponenter:
- Basblock för TFS
1) Till- och frånluftsväxlare
2) Värmeväxlare (återvinningssystem)
3) Automatiskt styrsystem
4) Filter för grundläggande rening - Luftkanalsystem
1) Huvudluftkanaler
2) Fördelningselement (diffusorer, galler)
3) Reglerande ventiler och spjäll
4) Ljuddämpare - Filtreringsutrustning
1) Grova filter (G4)
2) Fina filter (F7-F9)
3) Specialiserade filter (HEPA H13-H14)
4) Kolfilter för adsorption av gaser och kemikalier - Täta ventiler
1) Backventiler för att förhindra bakåtdrag
2) Explosionsskyddade ventiler
3) Brandventiler - Styr- och övervakningssystem
1) Sensorer för CO₂, syre, fuktighet, temperatur
2) Kontrollsystem och programmerbara moduler
3) Larm- och nödstängningssystem
4) Fjärrkontrollpaneler - Tilläggsmoduler
1) Kyl-/värmeelement
2) Avfuktare/luftfuktare
3) UV-sterilisatorer
4) Reservkraftsystem
Alternativa lösningar och ersättningar
I situationer med begränsade resurser eller specifika krav kan alternativa komponenter användas:
Förenklade ventilationssystem
- Kanalfans istället för komplexa TFS
- Separata till- och frånluftsinstallationer utan återvinning
- Mekaniska system med manuell styrning
Alternativa filtreringslösningar
- Hemmagjorda kolfilter
- Filter med användning av icke-specialiserade material (syntetiska tyger, vadd)
- Flerskiktade mekaniska filter
Förenklade luftkanaler
- Flexibla luftkanaler istället för styva metallkanaler
- Plaströr av lämplig diameter
- Improviserade fördelningselement
Autonoma lösningar
- Portabla generatorer för att driva systemet
- Handdrivna fläktar för nödsituationer
- Kemiska luftrengörare (för kortvarig användning)
Alternativa kontrollsystem
- Autonoma sensorer med batteriförsörjning
- Förenklade mekaniska tryck- och fuktighetsindikatorer
- Tidtagare istället för automatiska kontroller
Slutsats
Installation av till- och frånluftssystem i skyddsrum och bunkrar är inte bara en fråga om komfort, utan en kritisk nödvändighet för att säkerställa säkerhet och hälsa för människor under långvarigt uppehåll i slutna utrymmen. Moderna TFS erbjuder en helhetslösning för att säkerställa normativ luftväxling, filtrering och kontroll av luftkvalitet.
Vid utformning och installation av sådana system är det viktigt att ta hänsyn till specifikationen för den aktuella byggnaden, antalet människor, varaktigheten av autonom drift och potentiella externa hot. Ett korrekt valt och installerat TFS-system ökar avsevärt skyddsegenskaperna hos bunkrar och skyddsrum, vilket omvandlar dem från en enkel fysisk skyddsanordning till en fullständig miljö för långvarigt säkert uppehåll av människor.
