Författare: Myconds tekniska avdelning
Desikantkylning är en innovativ teknik som erbjuder ett effektivt alternativ till traditionella kompressionsbaserade luftkonditioneringssystem. Denna teknik löser ett grundläggande ingenjörsproblem kopplat till energiförluster vid användning av standardmetoden där luften kyls under daggpunkten med efterföljande återuppvärmning (reheat). En sådan traditionell metod kräver betydande energitillförsel, som beräknas från värmebalansen och beror på luftens startparametrar, avfuktningsdjupet och värmeväxlarnas effektivitet.
Till skillnad från det traditionella angreppssättet bygger desikantkylning på principen att separera hanteringen av sensibel (sensible) och latent (latent) värmelast. Detta uppnås genom att fukt adsorberas av ett särskilt torkmedel (desikant), varefter den redan avfuktade luften kyls. Tekniken började utvecklas aktivt på 1980-talet med framväxten av kompakta roterande hjul och drevs av ekonomiska förutsättningar, särskilt behovet av att minska elanvändningen och att utnyttja alternativa energikällor.
Fysikaliska grunder för desikantkylning
Kärnan i desikantkylning är fuktadsorptionen, som sker genom diffusion av vattenånga drivd av skillnaden i partialtryck mellan fuktig luft och desikantens yta. En nyckelegenskap hos desikanter är deras mycket stora specifika yta, vars storlek beror på materialtyp, tillverkningsmetod och granulering. För typiska desikanter som kiselsyregel eller zeolit kan den specifika ytan uppgå till 200–800 m²/g.
När desikanten mättas med fukt måste den regenereras genom uppvärmning till en temperatur som bestäms av desikanttyp och mål-daggpunkt. För kiselsyregel, den vanligaste desikanten, ligger regenereringstemperaturen normalt mellan 80 och 120°C, för zeoliter 120–200°C, och för lågtemperatur-polymerdesikanter 60–80°C. Dessa intervall är vägledande och ska verifieras i tillverkarens tekniska dokumentation för den specifika produkten.
Den centrala termodynamiska effekten vid fuktadsorption är frigörandet av sorptionsvärme, som består av latent kondensationsvärme (ungefär 2500 kJ/kg vatten) och kemisk bindningsvärme (beroende på desikanttyp, 200–800 kJ/kg). Dessa värden varierar med desikanttyp, processförhållanden, fuktkoncentration och temperatur.
För att illustrera på ett psykometriskt diagram kan vi betrakta luftbehandling med parametrarna: temperatur 30°C, relativ fuktighet 60 %, fukthalt 16 g/kg. Efter avfuktning till en mål-daggpunkt med fukthalt 7 g/kg värms luften upp till cirka 45–50°C på grund av frigjord sorptionsvärme. Det är viktigt att notera att koefficienten för restvärme (residual heat) är en funktion av många variabler och vanligtvis ligger mellan 0,7 och 1,2 kJ värme per 1 kJ energi för fuktborttagning.
Komponenter i ett desikantkylsystem

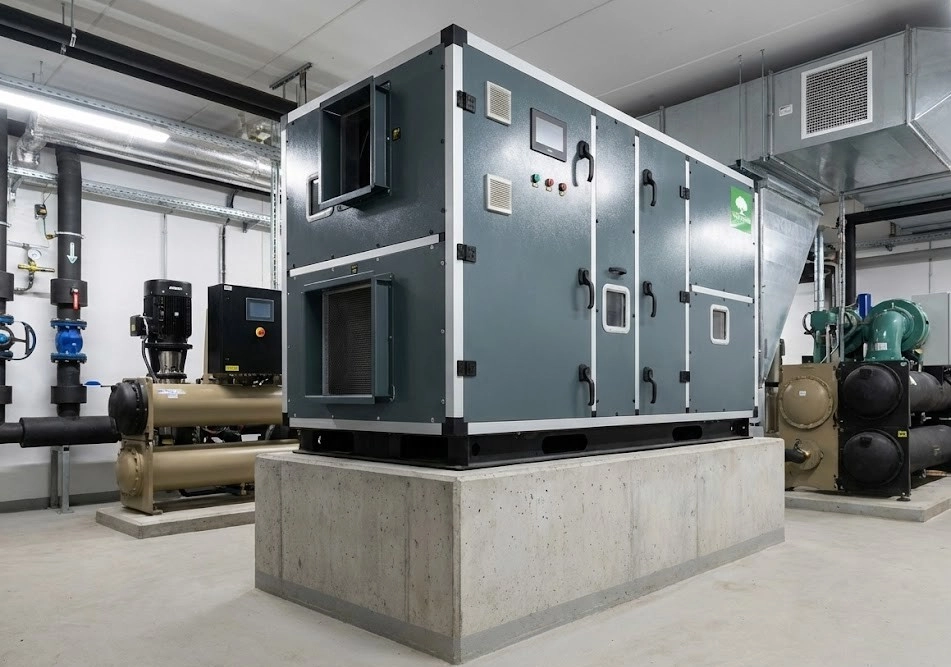

Huvudkomponenten i ett desikantkylsystem är det roterande desikanthjulet. Det är en porös cylinder belagd med ett adsorptionsmaterial. Andelen täckning med desikant beror på tillverkare och användning och uppgår normalt till 70–90 % av ytan. Hjulets diameter bestäms av luftflödet enligt lufthastigheten genom hjulens tvärsnitt, som för effektiv drift bör vara 2,0–3,5 m/s. Hjulets djup är vanligtvis 200–400 mm och rotationshastigheten 10–25 varv per timme.
Regenereringssystemet omfattar en värmare för regenerationsluften. Regenereringstemperaturen bestäms av desikanttyp och önskat regenereringsdjup. Regenerationsluftflödet uppgår vanligtvis till 30–50 % av processluftflödet, men kan variera beroende på regenereringstemperatur, uteluftsparametrar och mål-daggpunkt. Energiförbrukningen för regenerering är ungefär 3000–5000 kJ per 1 kg borttagen fukt.
För att öka systemets energieffektivitet används ett entalpihjul för att återvinna energi mellan luftströmmarna. Effektiviteten för ett sådant hjul är vanligtvis 60–80 %, beroende på konstruktion, rotationshastighet och motströmskonfiguration.
Ett system för indirekt evaporativ kylning är en annan viktig komponent som möjliggör kylning av den avfuktade luften utan att tillföra fukt. Effektiviteten för sådan kylning är normalt 65–85 % av skillnaden mellan torr- och våttermometer, men beror starkt på uteluftens fuktighet, värmeväxlarens konstruktion, lufthastigheten i torra och våta kanaler samt kvaliteten på vattendimningen.
Absorptionskylare och deras integration med desikantsystem
En absorptionskylare är en termisk kylmaskin som använder vatten som köldmedium och litiumbromid som absorbent. Dess funktion bygger på en fyrkomponentscykel:
1. I förångaren förångas vatten vid lågt tryck (cirka 0,8–1,2 kPa) och låg temperatur (4–7°C), varvid värme tas från den vatten- eller luftkrets som kyls.
2. I absorbatorn absorberas vattenångan av en koncentrerad LiBr-lösning, vilket frigör värme som måste avledas via kylsystemet.
3. I generatorn värms lösningen till 80–120°C för etappmaskiner och 140–180°C för tvåstegsmaskiner, vilket orsakar förångning av vatten och koncentration av lösningen.
4. I kondensorn kondenserar ångan och avger värme till kylsystemet.
Prestandatalet (COP) för absorptionskylare är vanligtvis 0,6–0,8 för etappmaskiner och 1,0–1,3 för tvåstegsmaskiner. Dessa värden är typiska, men den faktiska COP för en specifik maskin beror på värmekällans temperatur, kyl-tornets temperatur, temperaturen på den kylda vattnet, lösningens koncentration och driftläget.
Jämfört med ångkompressionskylare, som har COP 3–6, är absorptionskylare mindre effektiva, men deras fördel ligger i möjligheten att använda billig värmeenergi i stället för dyr el.
Värmeenergikällor och energieffektivitet
Värmeenergikällor för desikantsystem och absorptionskylare kan ordnas i stigande kostnadsordning:
1. Spillvärme från olika källor (kraftvärmeanläggningar, industriella processer, kondensorer från kylmaskiner) med temperaturer från 60 till 200°C beroende på källa.
2. Solenergi via kollektorer som når temperaturer på 70–150°C beroende på kollektortyp och klimatzon.
3. Naturgas med tariffer som varierar med region, säsong och konsumtionsvolymer. Verkningsgraden hos moderna brännare är 85–95 %.
4. Elektriska värmare – den dyraste källan med verkningsgrad runt 100 %, men det höga elpriset gör denna källa ekonomiskt olönsam i de flesta fall.
Utvärdering av energieffektivitet för desikantkylsystem sker via COP, som definieras som förhållandet mellan nyttig kyleffekt och summan av alla energitillskott. Typiska COP-värden för desikantsystem varierar från 0,5 till 1,5 beroende på systemkonfiguration, uteluftsparametrar, driftläge och komponenternas effektivitet.
Integrationsscheman för desikantavfuktning med absorptionskylare
Det finns tre huvudsakliga sätt att integrera desikantavfuktning med absorptionskylare:
1. Seriellt schema – luften passerar genom desikanthjulet, där fukten avlägsnas och uppvärmning sker genom sorptionsvärme, varefter den kyls av absorptionskylaren till inställd temperatur. Fördel: oberoende kontroll av temperatur och fukt, möjlighet att hålla daggpunkten på önskad nivå oberoende av rumstemperaturen. Typisk användning: lokaler med höga krav på fuktkontroll (laboratorier, museer, farmaceutisk produktion).
2. Parallellt schema – desikanten behandlar den friska uteluften och avlägsnar fukt innan den tillförs rummet, vilket minskar den latenta lasten, medan absorptionskylaren behandlar recirkulationsluften och tar bort den sensibla värmelasten. Fördel: reducerar den totala lasten på kylaren, vilket gör det möjligt att minska utrustningens storlek. Typisk användning: kommersiella byggnader där friskluft står för en betydande andel av det totala flödet.
3. Kogenerationsschema – en gemensam värmekälla försörjer både regenereringen av desikanthjulet och generatorn i absorptionskylaren via ett distributionssystem. Fördel: maximal energiutnyttjande av bränslets primärenergi, hög total verkningsgrad i systemet (upp till 80–90 %). Typisk användning: stora anläggningar med kontinuerligt behov av olika energislag (hotell, sjukhus, industrifastigheter).
Synergieffekter vid kombination av desikanter och absorptionskylare
Kombinationen av desikantavfuktning med absorptionskylare skapar flera synergieffekter:
1. Båda systemen använder värmeenergi, vilket möjliggör lastförskjutning från elnätets högbelastade timmar och minskar kostnader för effekttoppar. Besparingen beror på regionens tariffstruktur, lastprofil och volymen av förskjuten förbrukning.
2. Föravfuktning med desikant sänker luftens daggpunkt, vilket gör det möjligt att höja temperaturen på det kylda vattnet från kylaren från traditionella 6–7°C till 12–15°C. Denna höjning av förångartemperaturen förbättrar absorptionsmaskinens COP. Grovt sett kan COP förbättras med 10–15 % per 5–7°C höjning av förångartemperaturen (allt annat lika).
3. Möjlighet att använda lågpotentiell spillvärme med temperatur 60–80°C för regenerering av lågtemperaturdesikanter, vilket är särskilt relevant där spillvärme med 60–90°C finns tillgänglig.
Jämförande analys av energieffektivitet
Jämfört med traditionella kyl-och-avfuktningssystem har desikantsystem fördelar under tre förutsättningar:
1. Hög andel latent last (förhållandet sensible heat ratio under 0,7–0,75), vilket innebär en betydande fuktandel i den totala lasten.
2. Behov av låg daggpunkt (under 7–10°C), där kondensationsbaserade system blir ineffektiva på grund av krav på djup underkylning med stora energiförluster.
3. Tillgång till billig värmeenergi, vilket gör termisk regenerering ekonomiskt fördelaktig jämfört med elektrisk kylning.
För att höja energieffektiviteten kan tvåstegsregenerering användas: det första steget använder värme med lägre temperatur (60–80°C) för att ta bort en del av fukten, och det andra steget använder värme med högre temperatur (80–120°C) för att ta bort återstående fukt. Detta kan spara högtemperaturenergi med 20–40 %.
Även energilagring i flytande system är effektivt, vilket möjliggör regenerering under perioder med låga tariffer. Den ekonomiska effekten beror på tariffstrukturen, lagringsvolymen och kapitalkostnaderna för extra tankar.
Projekteringslösningar och optimering
En nyckelaspekt i projektering av desikantsystem är beräkningen av luftflöden. Processluftsflödet bestäms från fuktbalansen som förhållandet mellan fuktavgivning och skillnaden i fukthalt. Till exempel, för en lokal med fuktavgivning 10 kg/h där fukthalten i luften ska sänkas från 12 till 7 g/kg, kommer nödvändigt processluftsflöde att vara:
10 kg/h ÷ (0,012 − 0,007) kg/kg = 2000 kg/h, eller cirka 1650 m³/h.
Regenerationsluftsflödet bestäms av det nödvändiga desorptionsdjupet från desikanten. Förhållandet processluft till regenerationsluft varierar normalt i intervallet 2:1 till 3:1, beroende på regenereringstemperaturen (högre temperaturer tillåter lägre flöden) och uteluftsparametrar (i fuktigt klimat behövs större flöden).
Val av regenereringstemperatur beror på desikanttyp och mål-daggpunkt. Generell regel: att höja regenereringstemperaturen med varje 10°C förbättrar avfuktningsdjupet med 1–2°C mätt som daggpunkt, men ökar energiförbrukningen med 10–15 %.
Optimalt placering av värmeväxlare för energiåtervinning är också viktigt. Alternativ inkluderar:
1. Roterande hjul – kompakt, med hög effektivitet (70–80 %), men med liten fuktöverföring mellan strömmarna (3–5 % av totalflödet).
2. Plattvärmeväxlare – med lägre effektivitet (50–65 %), men utan fuktöverföring.
3. Värmepump – med COP 3–5, vilket kan vara mer fördelaktigt ekonomiskt vid höga tariffer på värmeenergi.
Minimering av luftläckage mellan zoner är kritiskt. Även små läckage (5–10 % av processflödet) kan kraftigt försämra prestandan. Till exempel, ett läckage på 100 m³/h med fukthalt 12 g/kg in i ett flöde på 1000 m³/h med fukthalt 7 g/kg höjer utgående fukthalt till:
(1000×0,007 + 100×0,012) ÷ 1100 = 0,0075 kg/kg, eller 7,5 g/kg, vilket försämrar resultatet med 0,5 g/kg.
Ekonomiska aspekter och utvärderingsmetodik
Kapitalutgifterna för desikantsystem med absorptionskylare är vanligtvis högre än för traditionella system, men de extra kostnaderna kompenseras delvis av mindre kylare och besparingar på elektriska anslutningar.
Driftskostnaderna för ett desikantsystem omfattar värmeenergi (beräknad per enhet borttagen fukt, cirka 3000–5000 kJ/kg) och elenergi (bestäms av systemets aerodynamiska motstånd, cirka 0,2–0,5 kWh/kg fukt). För ett traditionellt system är huvudkostnaderna el till kompressorn plus reheat (cirka 0,8–1,2 kWh/kg fukt).
Faktorer som avgör den ekonomiska lönsamheten:
1. Förhållandet mellan el- och gastariffer – vid förhållande under 3–4 blir desikantsystem fördelaktiga, vid högre värden motiveras de endast vid höga latenta laster.
2. Klimatzon – i varmt och fuktigt klimat utgör latentlast en betydande andel (40–60 %), vilket gynnar desikantsystem; i tempererat torrt klimat är latentlasten mindre (20–30 %), och traditionella system kan vara tillräckliga.
3. Driftsmönster – för anläggningar med lång kylperiod (>3000 timmar/år) återbetalas högre kapitalkostnader snabbare genom besparade driftskostnader.
4. Tillgång till billig värmeenergi förbättrar systemekonomin avsevärt.
Metodik för återbetalningstid:
Återbetalningstid (år) = Extra kapitalinvesteringar / Årlig besparing i driftskostnader
Dessutom bör påverkan på eleffektens topplaster beaktas. I tariffer med effektavgifter minskar desikantsystem toppförbrukningen, vilket kan förkorta återbetalningstiden med 15–30 %.
Vanliga frågor (FAQ)
1. Hur skiljer sig desikantkylning principiellt från traditionell luftkonditionering och när är den lämplig?
Traditionell luftkonditionering använder en och samma process för att sänka temperatur och fukt samtidigt genom att kyla luften under daggpunkten och därefter återuppvärma (reheat). Detta kräver betydande energi, vars storlek beräknas från värmebalansen och beror på luftparametrar och avfuktningsdjup.
Desikantkylning separerar hanteringen av fukt och temperatur, vilket möjliggör oberoende kontroll av dessa parametrar. Desikanten tar bort fukt från luften via adsorption, och en separat kylare sänker därefter temperaturen.
Lämpligheten bestäms av tre faktorer:
- Hög andel latent last (över 40–50 % av totalen)
- Behov av låg daggpunkt (under 7–10°C)
- Tillgång till billig värmeenergi
För att avgöra lämpligheten görs en jämförande analys av energiförbrukning och kostnader för båda typerna av system med hänsyn till projektets specifika villkor.
2. Hur fungerar en absorptionskylare och varför kombineras den effektivt med en desikant?
En absorptionskylare arbetar enligt en termokemisk cykel där vatten används som köldmedium och en lösning av litiumbromid (LiBr) som absorbent. I förångaren förångas vatten vid lågt tryck (0,8–1,2 kPa) och absorberar värme från det kylda vattnet. Den bildade ångan absorberas av en koncentrerad LiBr-lösning i absorbatorn med värmefrigörelse. Den utspädda lösningen värms i generatorn (80–120°C för etappmaskiner), vilket orsakar förångning av vatten och regenerering av absorbenten. Ångan kondenseras i kondensorn och cykeln upprepas.
COP för absorptionskylare (0,6–0,8 för etappmaskiner) är lägre än för elektriska kylare (3–6), men möjligheten att drivas av billiga värmekällor kompenserar den lägre effektiviteten.
Synergin med desikant visar sig i följande aspekter:
- Båda systemen använder värmeenergi, vilket förskjuter lasten från elnätet
- Föravfuktning möjliggör högre temperatur på kylvattnet (från 6–7°C till 12–15°C), vilket förbättrar COP med 10–15 % per 5–7°C
- Möjligheten att använda en gemensam värmekälla maximerar energiutnyttjandet
3. Vilka typiska misstag görs vid projektering av desikantkylsystem?
1. Underskattning av restvärmen – konstruktörer glömmer att fuktborttagning frigör värme (2500–3300 kJ/kg vatten), vilket kräver extra kyleffekt. Lösning: beräkna den totala lasten med hänsyn till sorptionsvärmen.
2. Felaktigt val av flödesförhållanden – det optimala förhållandet mellan process- och regenerationsluft beror på regenereringstemperatur, uteluftsparametrar och mål-daggpunkt. Lösning: gör beräkningar med hjälp av adsorptionsisotermer för de specifika förhållandena.
3. Ignorera luftläckage – även små läckage (5–10 %) minskar prestandan. Lösning: högkvalitativa tätningar, täthetskontroll, upprätthåll positivt tryck i processzonen.
4. Otillräcklig luftfiltrering – föroreningar minskar desikantens adsorptionskapacitet. Lösning: installera filter av lämplig klass (minst F7/M5 för processen), regelbunden kontroll av luftkvaliteten.
5. Att inte beakta säsongsvariationer i evaporativ kylning – effektiviteten beror på skillnaden mellan torr- och våttermometer i uteluften. Lösning: reservsystem eller hybridschema med absorptionskylare.
Slutsatser
Desikantkylning med absorptionskylare är en teknik som separerar hanteringen av sensibel och latent last genom att använda värmeenergi i stället för el. Detta möjliggör hög energieffektivitet under vissa driftsförhållanden.
Praktiska rekommendationer för ingenjörer:
- Välj integrationsschema utifrån laststruktur: seriellt vid hög latent last, parallellt vid stor andel friskluft, kogeneration vid komplexa energibehov.
- Maximera utnyttjandet av spill- eller förnybar värme som huvudfaktor för ekonomisk effektivitet.
- Beakta sorptionsrestvärmen vid dimensionering av nödvändig kyleffekt.
Desikantsystem är optimala när den latenta lasten överstiger 40–50 % av totalen, när låg daggpunkt under 7–10°C krävs, och när billig värme finns tillgänglig. Återbetalningstiden bestäms av förhållandet mellan tariffer för värme- och elenergi, driftmönster och möjligheten till energiåtervinning.
Man bör dock komma ihåg att desikantkylning är ineffektiv vid låg latent last, avsaknad av billig värmeenergi, mycket torrt klimat, för små anläggningar med höga specifika kapitalkostnader samt vid kort kylsäsong. Integrationen av desikantsystem med absorptionskylare är motiverad endast vid samtidig efterfrågan på djup avfuktning och kylning, annars kan varje teknik tillämpas separat beroende på specifika behov.
