MRF 6

Dessa förbättringar innebär att MRF-6-systemen blir mer robusta och mångsidiga, vilket skapar möjligheter att ta itu med större och mer komplicerade luftkonditionerings- och kylprojekt.

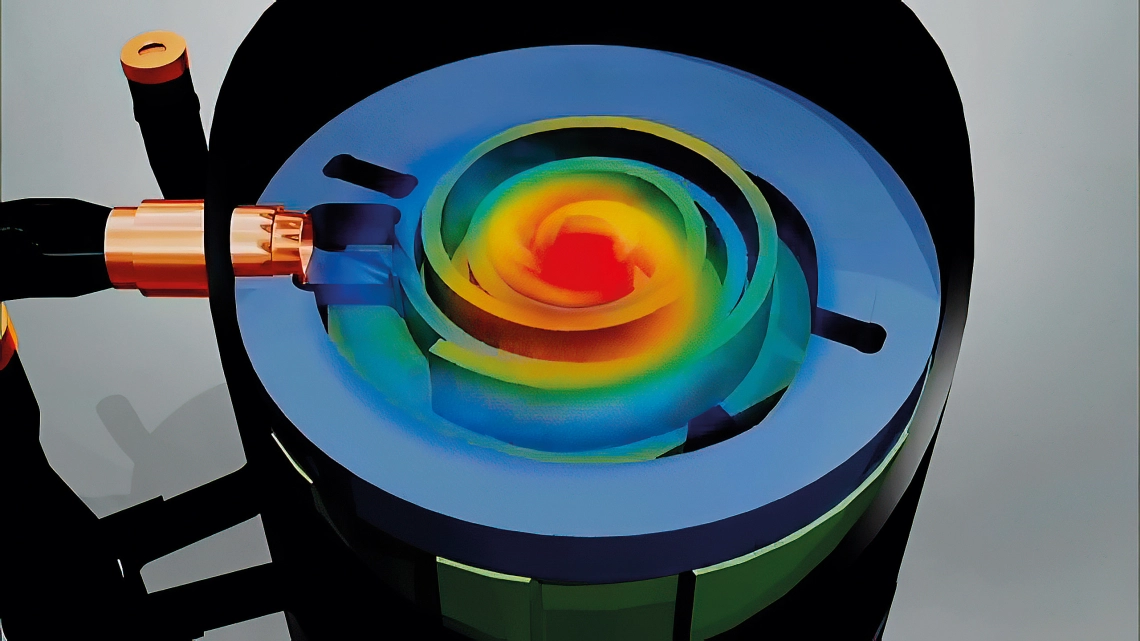

Kompressorteknik

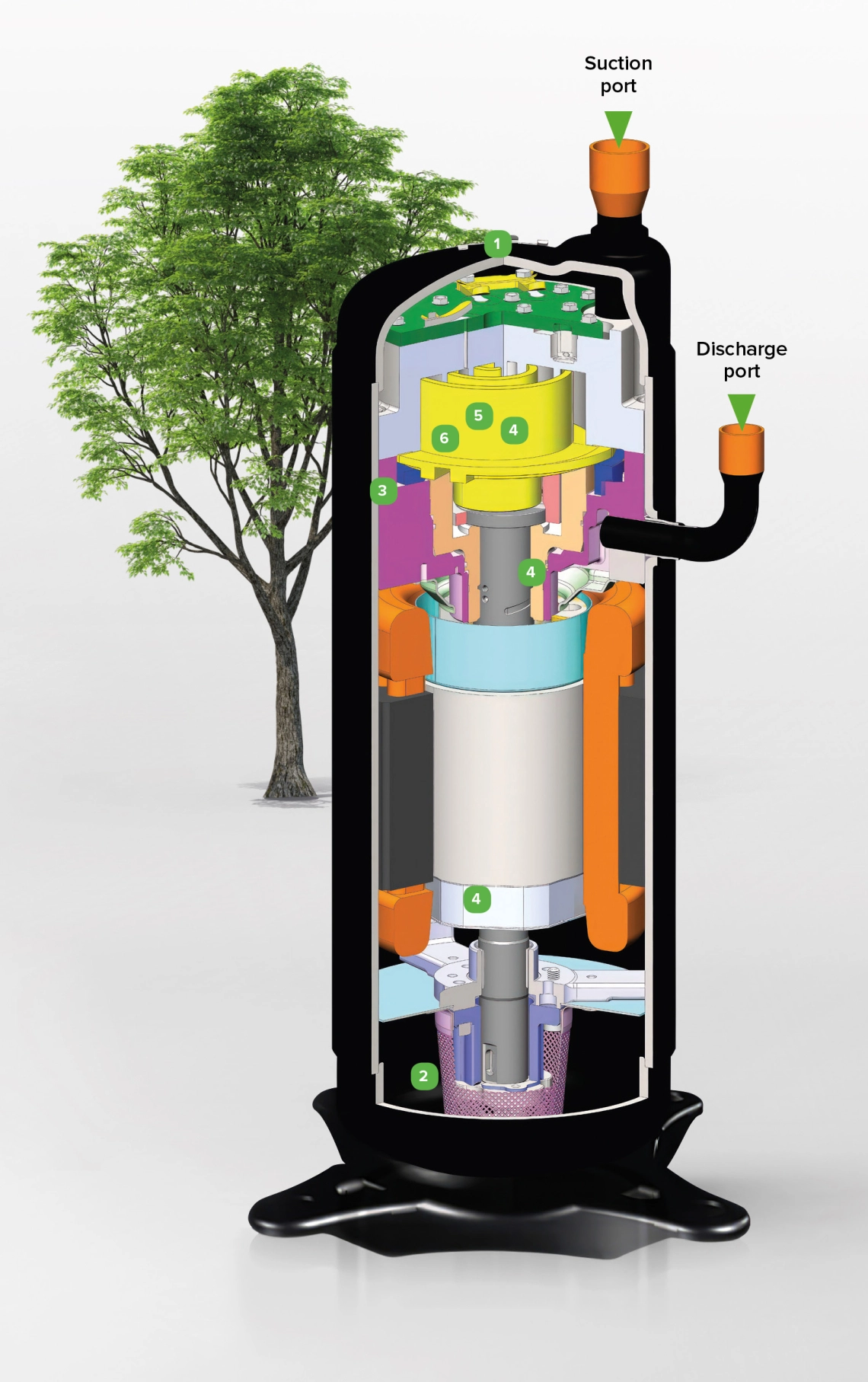

Den nya MRF-serien har avancerade scrollkompressorer med två extra utloppsventiler. Den nya konstruktionen möjliggör optimal tryckkontroll inuti kompressorn. Tack vare detta har driftstabiliteten vid höga och låga varvtal förbättrats avsevärt. Och en låg nivå av pulsationer i utloppstrycket har uppnåtts. Förbättrade driftsparametrar ökar kompressorns livslängd och minskar energiförbrukningen i systemet som helhet

1. Avlastningsventilteknik . Genom att släppa ut överkompression under kompressionsprocessen minskar denna teknik kompressionsförlusten för att förbättra kompressorns prestanda och effektivitet när den arbetar i kompressionsområdet.

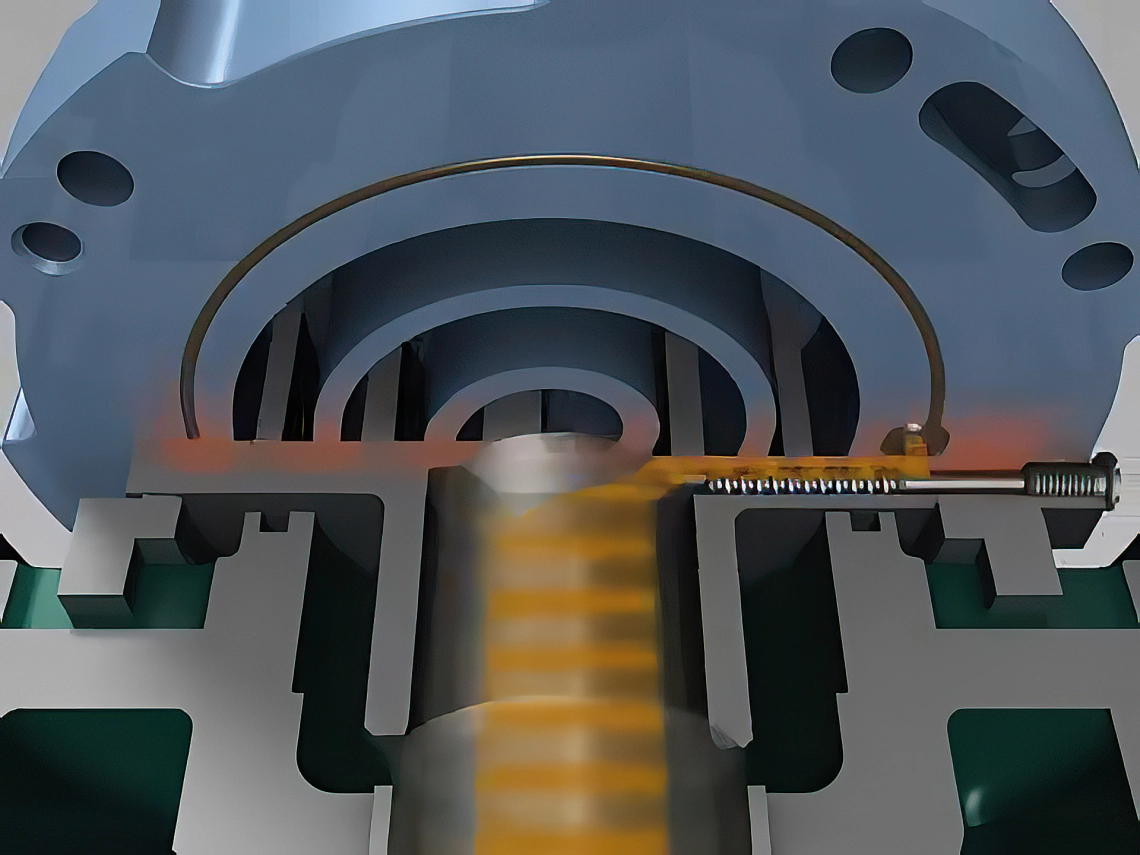

2. Högeffektiv oljesmörjningsteknik . Oljesmörjningen är utformad för att säkerställa oljefilmens effektivitet i lagret under alla driftsförhållanden, inklusive låg drifthastighet, genom att använda tryckskillnadsteknik.

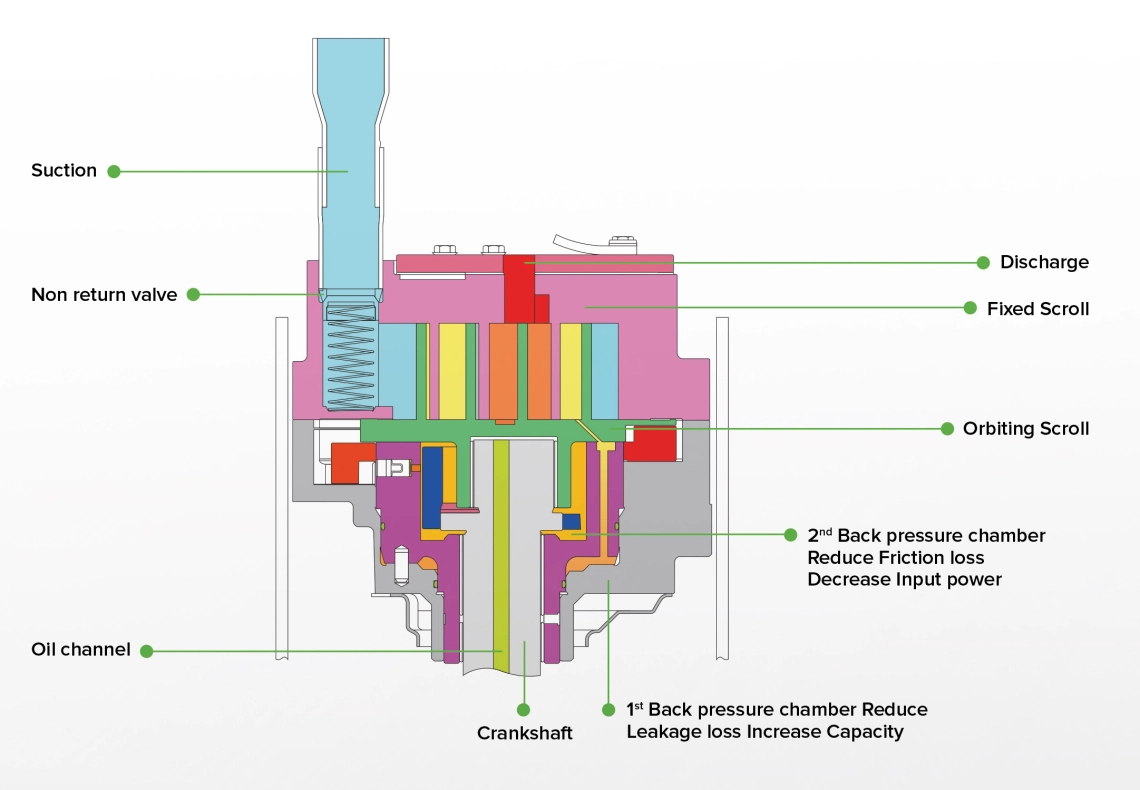

3. Frame Compliance Mechanism Technology. Dennamekanism har konstruerats för att driva rörliga delar med exakta tryckkrafter (genom att använda två mittersta tryckkammare för att balansera kraften för varje del), vilket resulterar i förbättrad kompressortillförlitlighet genom att den kan arbeta vid högre kondenseringstemperaturer på upp till 65°C under obegränsad tid, samt högre kompressorprestanda med lägre tillförd effekt genom att friktionsförlusterna minimeras till ett absolut minimum.
4. Teknik för låga vibrationer. Vibrationerna minskas genom balansering av roterande delar i mekaniska system och rotorsystem som arbetar med låga till höga varvtal, vilket ger finare vibrationer och lägre ljudnivå.
5. Asymmetrisk scrollteknik. Scrolldelen har utformats för att minska läckageförlusten vid lågt köldmedieflöde på sugsidan och läckageförlusten vid låga kompressionsförhållanden, vilket resulterar i ett stabilare utflöde av köldmedium.
6. Oval scroll-teknik. Oval Scroll Technology (Mitsubishis patent) ger större slagvolym och kapacitet vid samma enhetsstorlek genom att omvandla en typisk scrollform till en oval.

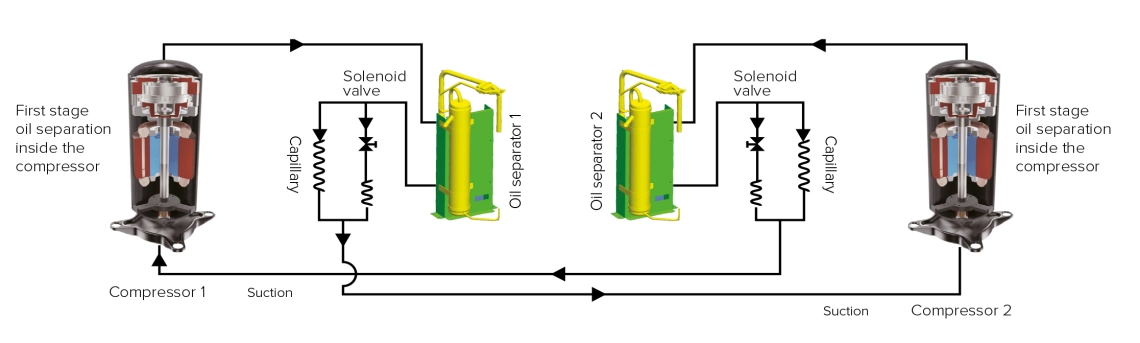

Effektivitet för oljeretur

Om kompressorn arbetar med låg frekvens sker oljeåterföringen endast genom kapillären. Om kompressorn arbetar med hög frekvens sker oljereturen via kapillären och magnetventilen. Tekniken för korsvis oljeväxling ger utjämning av oljenivån i enheter med flera kompressorer.

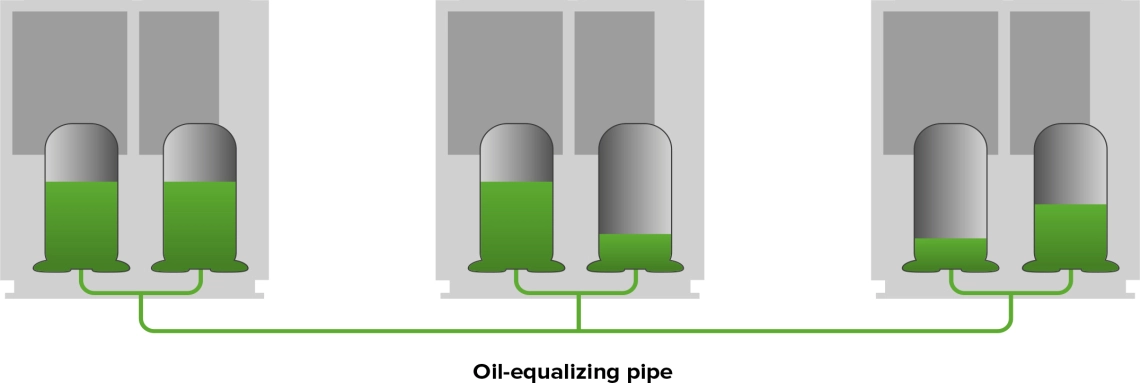

Kontroll av oljenivån

Ett extra rör används för oljeutjämning mellan utomhusenheterna i en kombination med flera enheter. Denna teknik garanterar en normal oljenivå i alla kompressorer i alla utomhusenheter.

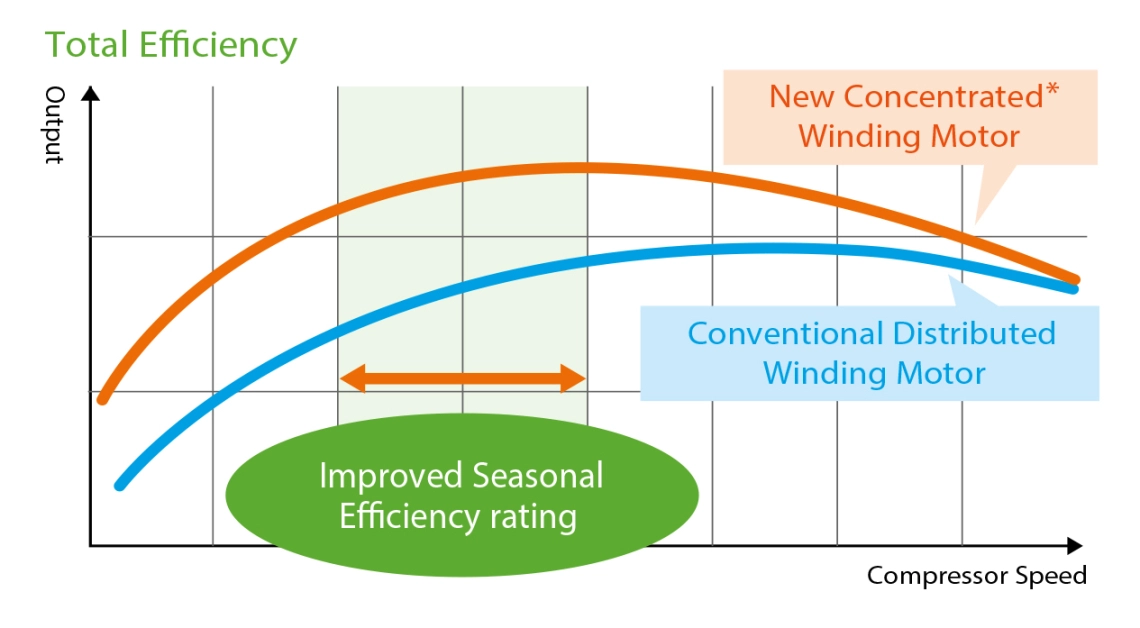

Motor med koncentrerad lindning ger "hög effekt" och "total effektivitetsförbättring"

Den nyutvecklade högpresterande CPU:n möjliggör optimering av kompressorvarvtalet med hög precision, vilket leder till koncentrerad användning av lindningsmotorn. Vår produkt uppnår hög effekt och bättre energibesparingseffekter och förbättrar i synnerhet säsongsverkningsgraden.

Optimering av utlopp

Införandet av ett nytt utloppsområde med flera portar i kompressorn innebär en betydande förbättring av tryckregleringen, vilket ger bättre balans och optimering. Denna innovation har lett till märkbara prestandaförbättringar, särskilt i mellanfrekvensområdet, vilket resulterar i högre årsverkningsgrad för systemet.

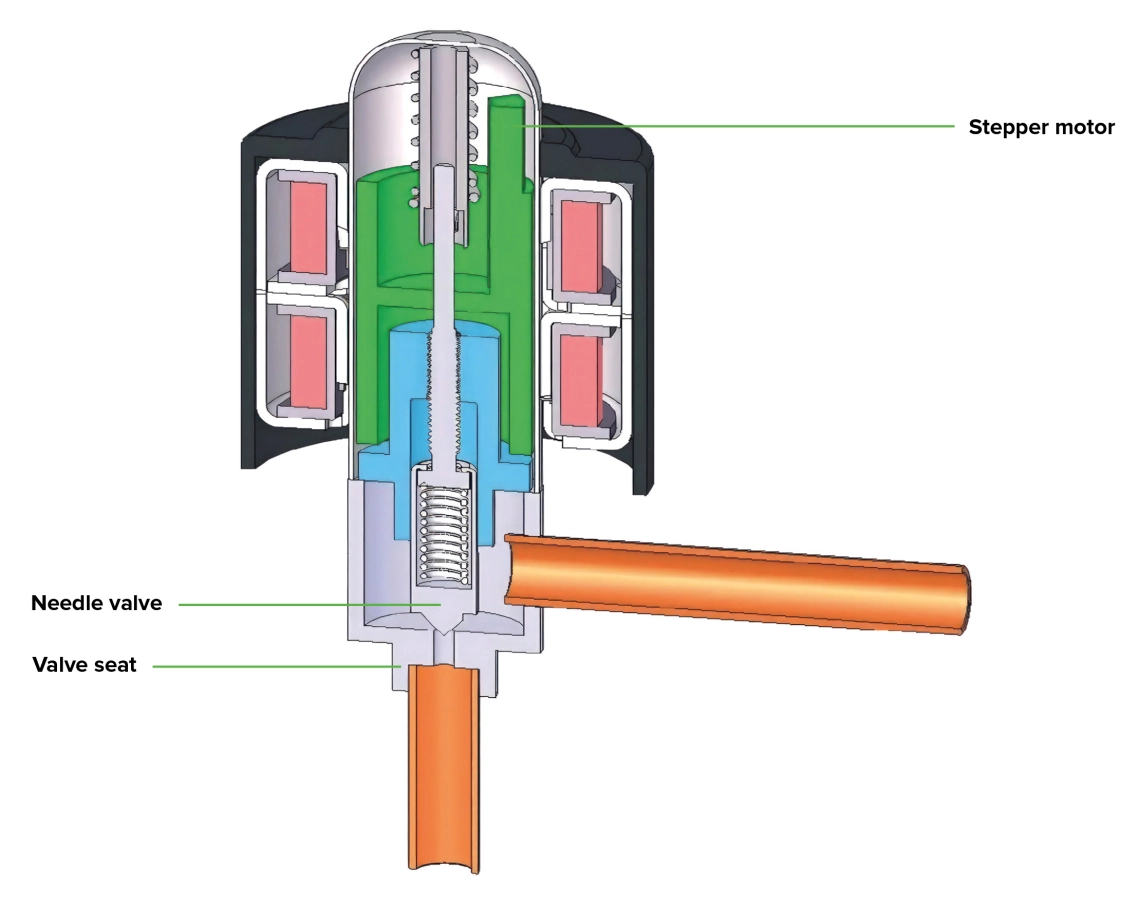

Styrteknik för elektronisk expansionsventil

Elektroniska expansionsventiler finns för alla ODU:er och IDU:er för att säkerställa effektiv köldmediedistribution mellan ODU:er och IDU:er och uppnå samma effekt och komfort i olika rum.

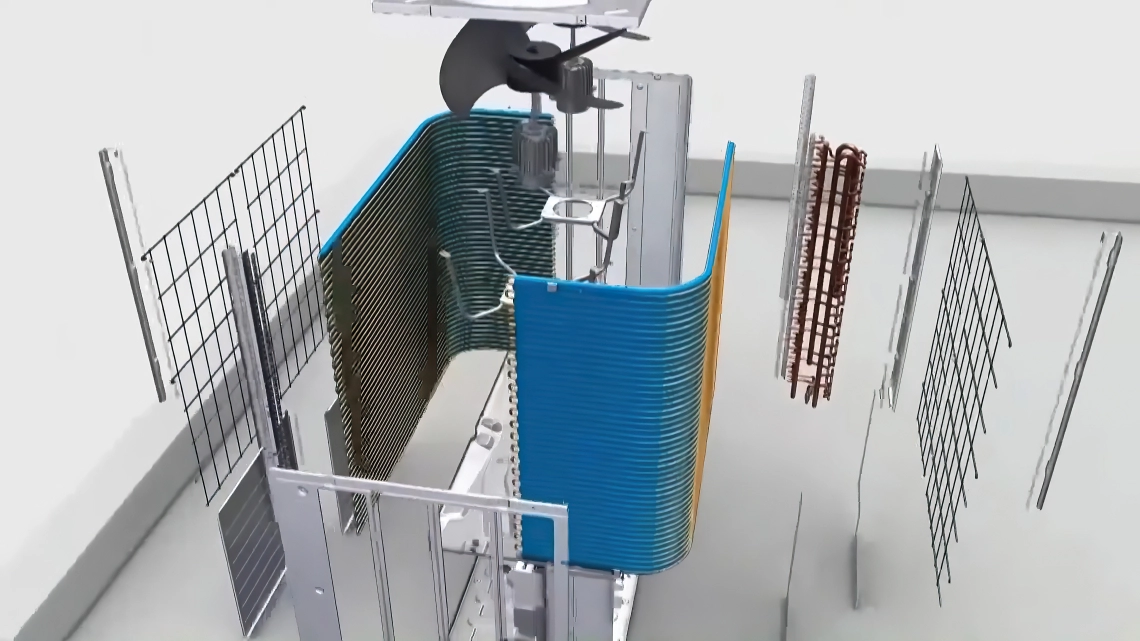

design av sektionsvärmeväxlare

Sektionsvärmeväxlaren kan justera sin kapacitet beroende på aktuell belastning. Denna konstruktion möjliggör drift med låga belastningar (när endast 1-2 inomhusenheter är i drift, t.ex.)

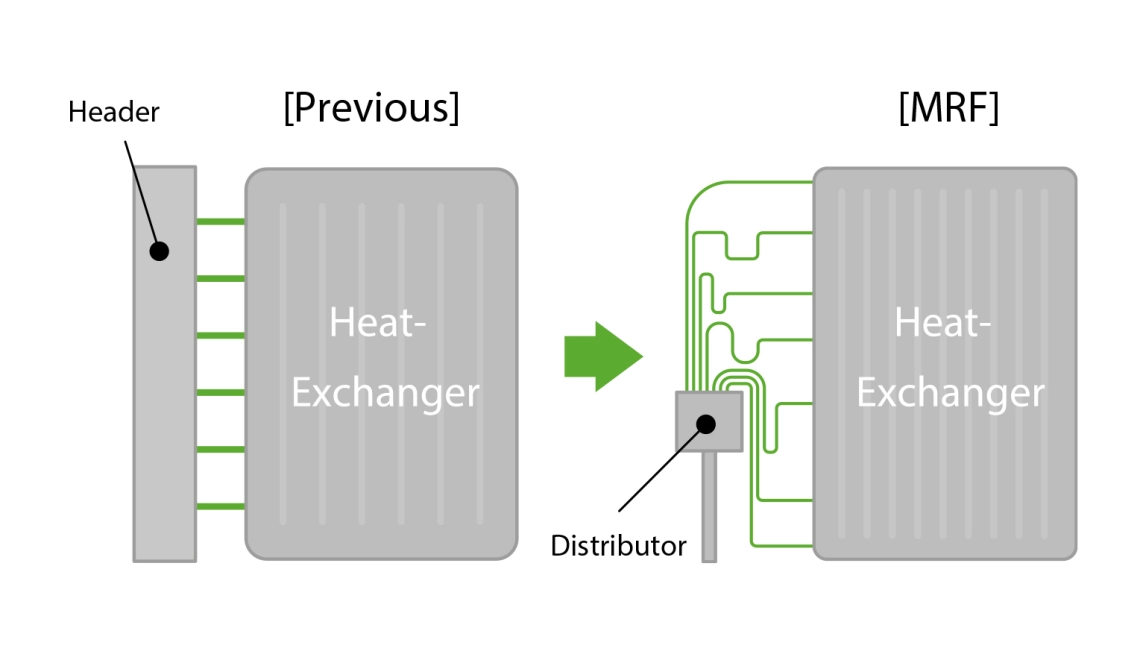

Förbättrad värmeväxlare

Med omläggning av rördragningen från aggregat till värmeväxlare har köldmediedistributionsflödet förbättrats och maximal energieffektivitet har uppnåtts. Värme
växlaren har förbättrad köldmediedistribution och ökad effektivitet. Dessutom har energieffektiviteten ökat tack vare att den effektiva värmeöverföringsytan i värmeväxlaren har utökats.

Hög tillförlitlighet

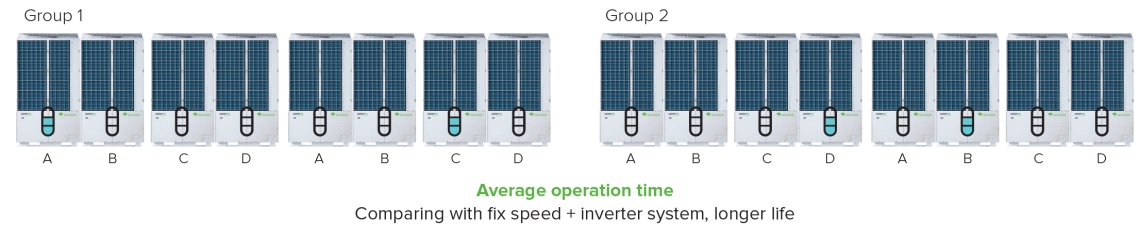

Återvinningsdrift
Återvinningsdrift, längre livslängd för kompressorn

Flera lägen tillgängliga för att tillgodose olika användares behov

Driftläge: kylprioritet, värmeprioritet, endast kylning, endast värme och VIP-prioritet.

Tyst läge: tyst läge med sju lägen tillgängligt (tyst läge nattetid och tyst läge med sex lägen).

Statiskt tryckläge: Inget statiskt tryckläge, lågt statiskt tryckläge, medelhögt statiskt tryckläge och högt statiskt tryckläge.

Dubbelt skydd för kompressorn

Baserat på den grundläggande gasutloppssensorn lägger MOV 6 till oljetemperaturgivaren i botten på kompressorn.
Oljetemperaturgivarens huvudfunktioner

• Styr på/av av vevhusvärmaren, förhindrar kompressorns vätskechock
• Bedömer om flytande köldmedium tränger in i kompressorn under drift
• Förebygger överhettning av oljan
• Högtryckssensor för varje kompressor, så för modulen med
• 2 kompressorer finns det 2 högtrycksgivare och 1 lågtrycksgivare

Skydd mot åska

Det finns ett överspänningsavledare i kopplingsplinten för att undvika högspänningstoppar.

Tekniska egenskaper

T1 3PH/380~400V/50(60)Hz

Enkel modul: 8/10/12/14/16HP

Kombinationsmodul: 26-48 HK
(2 moduler)

T1 3PH/380~400V/50(60)Hz

Kombinationsmodul: 50-72HP
(3 moduler)

T1 3PH/380~400V/50(60)Hz

1. Effekttestad enligt EN14511.
2. Kapaciteterna gäller för följande förhållanden:
Kylning: inomhustemperatur 27 °C DB/ 19 °C WB, utomhustemp. 35 °C DB, 7,5 m långa anslutningsrör, 0 höjdskillnad.

Värme: inomhustemperatur 20 °C DB utomhustemp. 7 °C/6 °C WB, längd på anslutande rörledningar - 7,5 m, höjdskillnad - 0
3. I enlighet med vår innovationspolicy kan vissa specifikationer komma att ändras utan föregående meddelande.

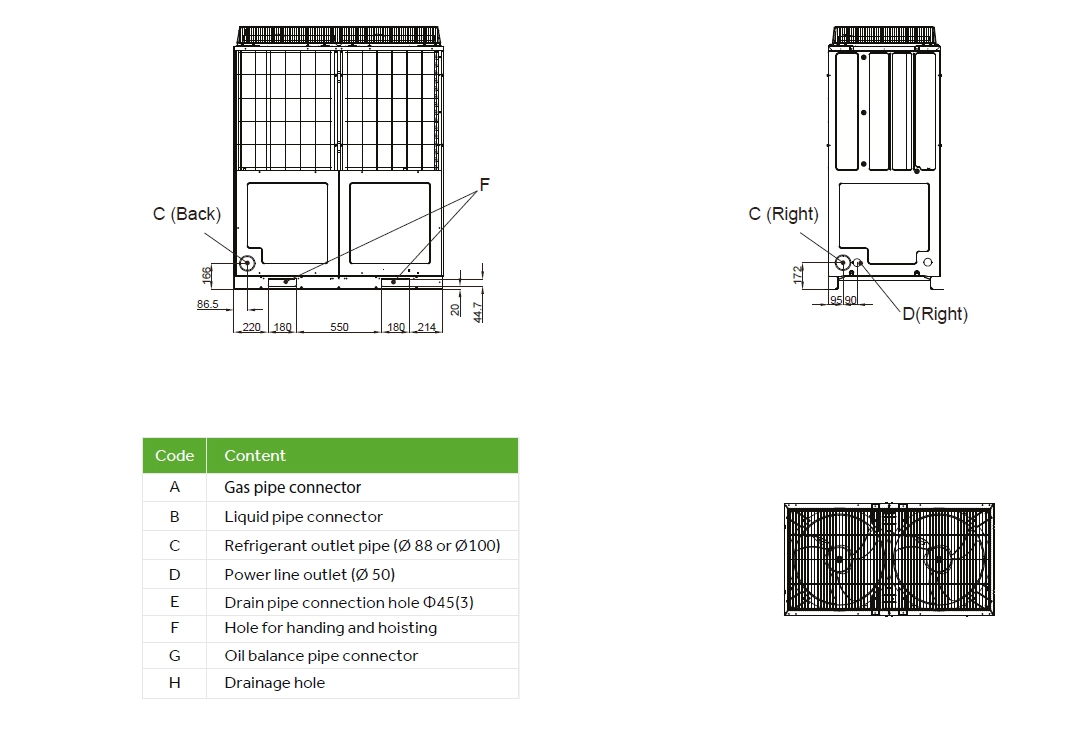

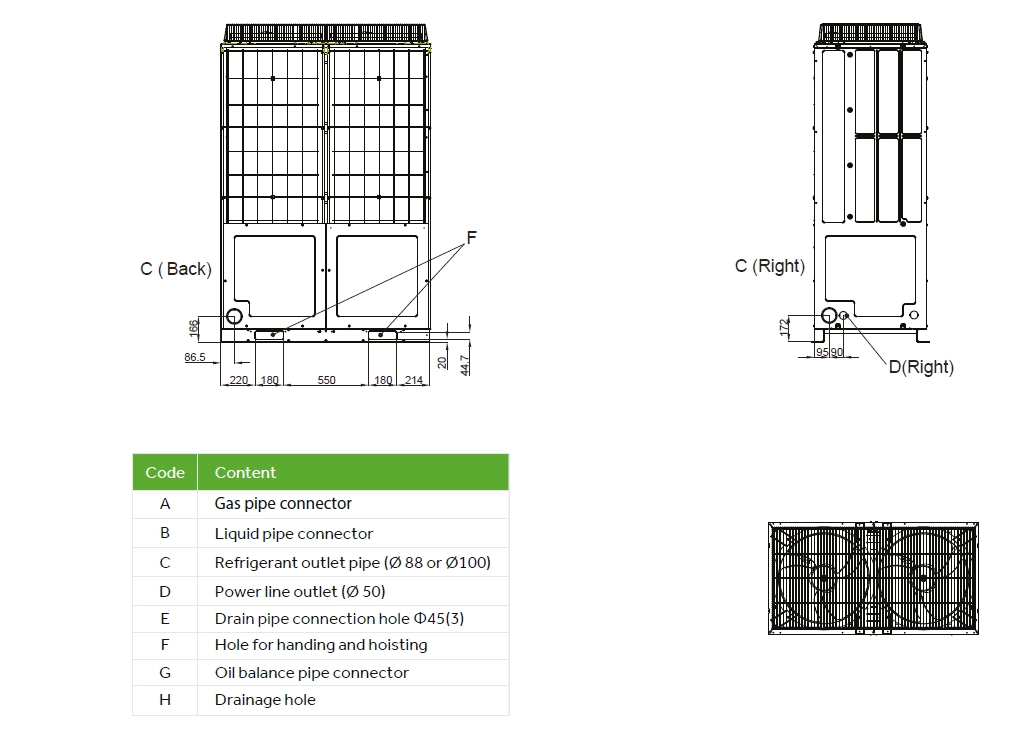

Mått och dimensioner

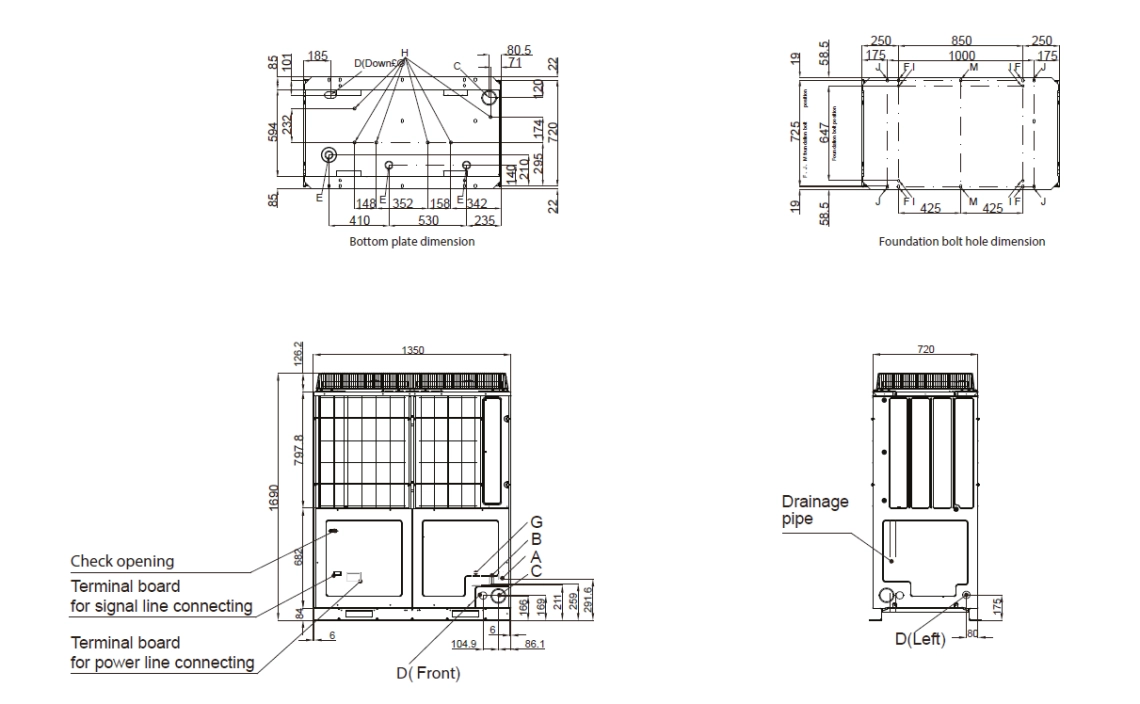

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD

Mått för

Måtten

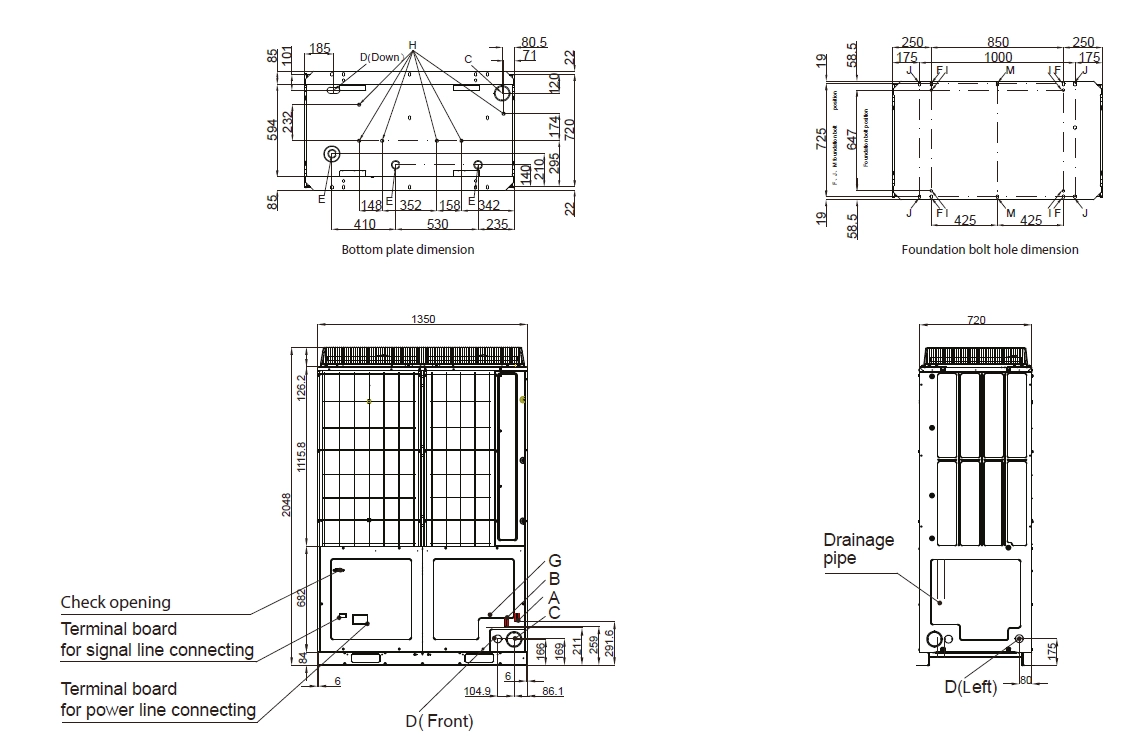

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

Dimensioner

Obs: vid installation av luftkanal är luftkanalens insida en rektangel: längd × bredd ≥ 1300 mm × 660 mm
