Medium ESP-kanal

För att ge flexibilitet att anpassa sig till olika installationssituationer

Den inbyggda UV-C-strålningsmodulen utför en effektiv och
effektiv luftsterilisering både på enhetens spolyta och på luften
som passerar igenom. Modulens prestanda har certifierats
av det oberoende laboratoriet Texcell.

Viktiga egenskaper:

Den inbyggda UV-C-strålningsmodulen ger en effektiv luftsterilisering både på enhetens spolyta och på den luft som passerar genom den.
Modulens prestanda har certifierats av det oberoende laboratoriet Texcell.

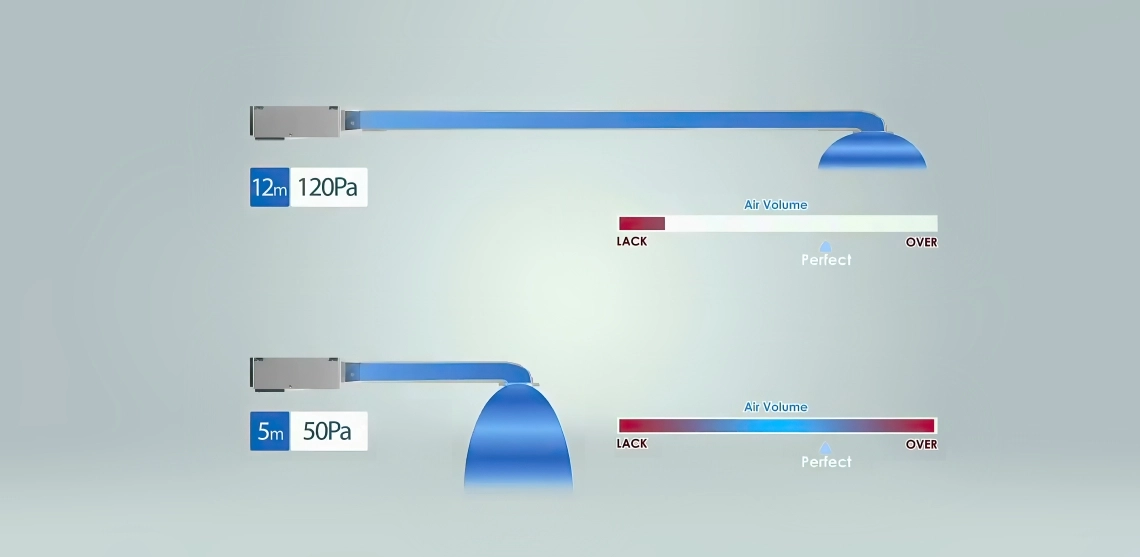

Statiskt tryck som tillval, uppfyller olika behov

Enligt användarnas krav kan det statiska trycket justeras med trådstyrenhet istället för det traditionella sättet att ändra de röda och vita terminalerna. Det maximala statiska trycket i hela serien kan nå 100Pa.

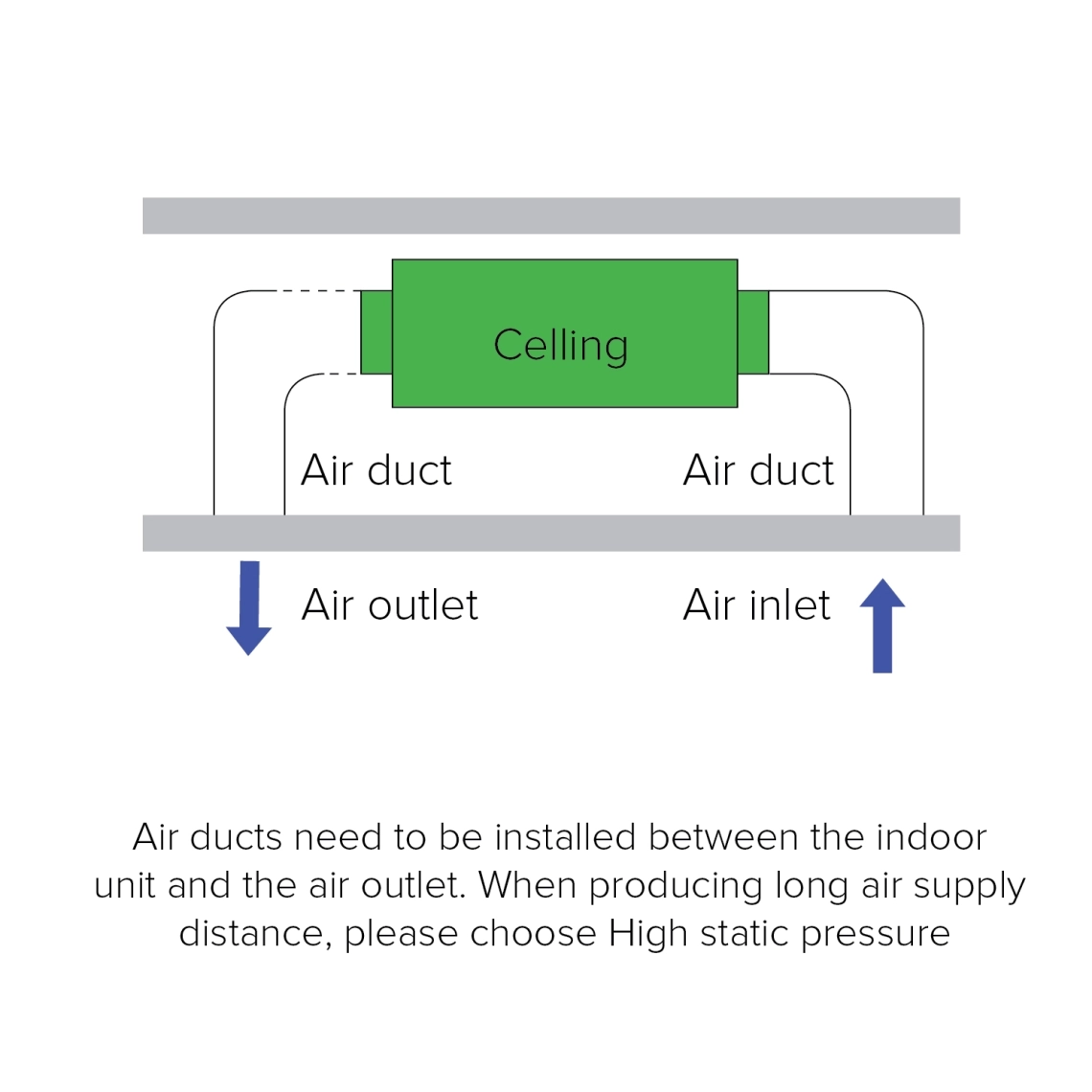

Luftkanalanslutning mer utrymme att dela

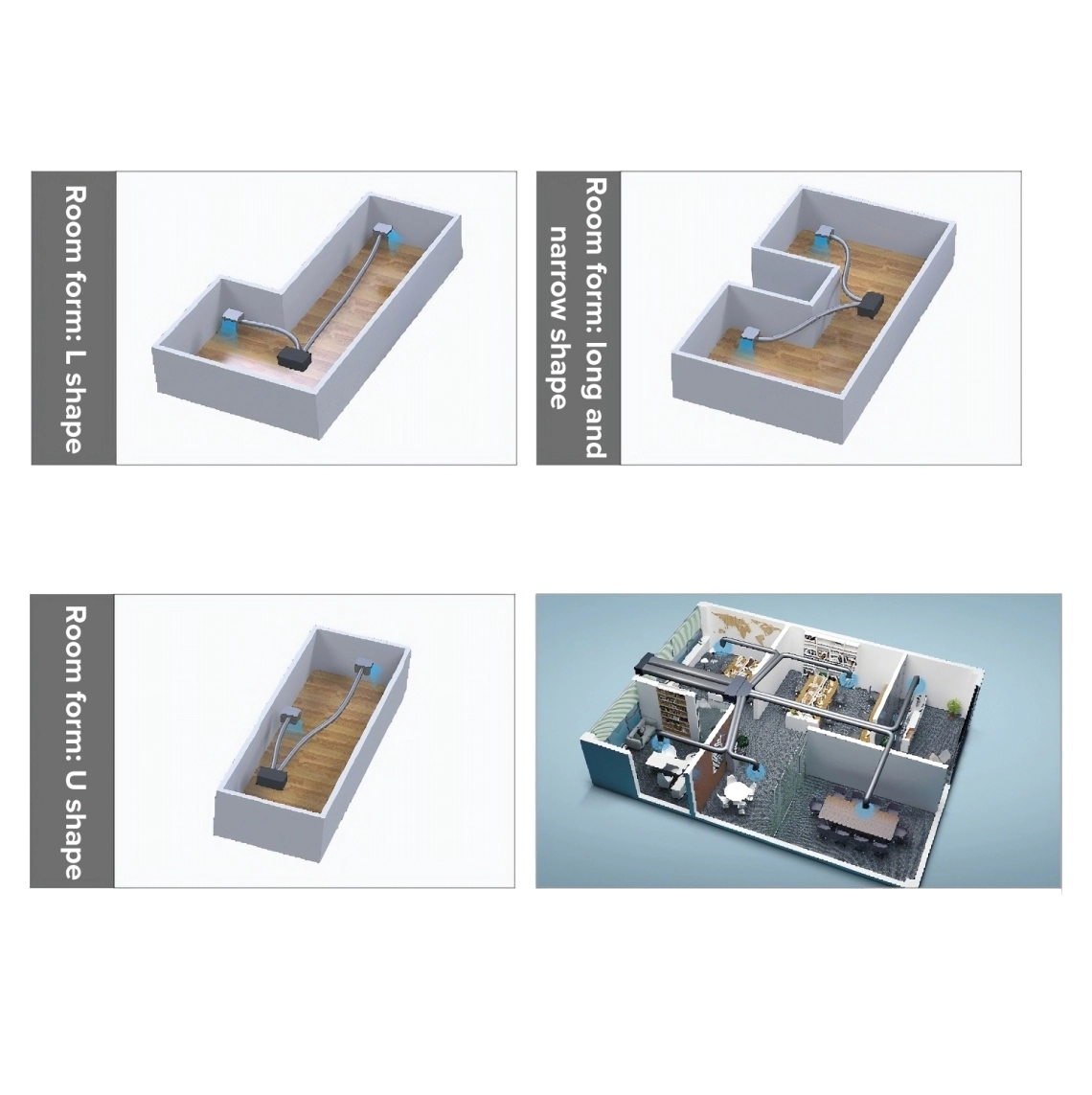

Enheten kan ansluta flera rum genom luftkanalen och kan flexibelt ordnas enligt olika hustyper, en luftkonditionering, delning av flera rum.

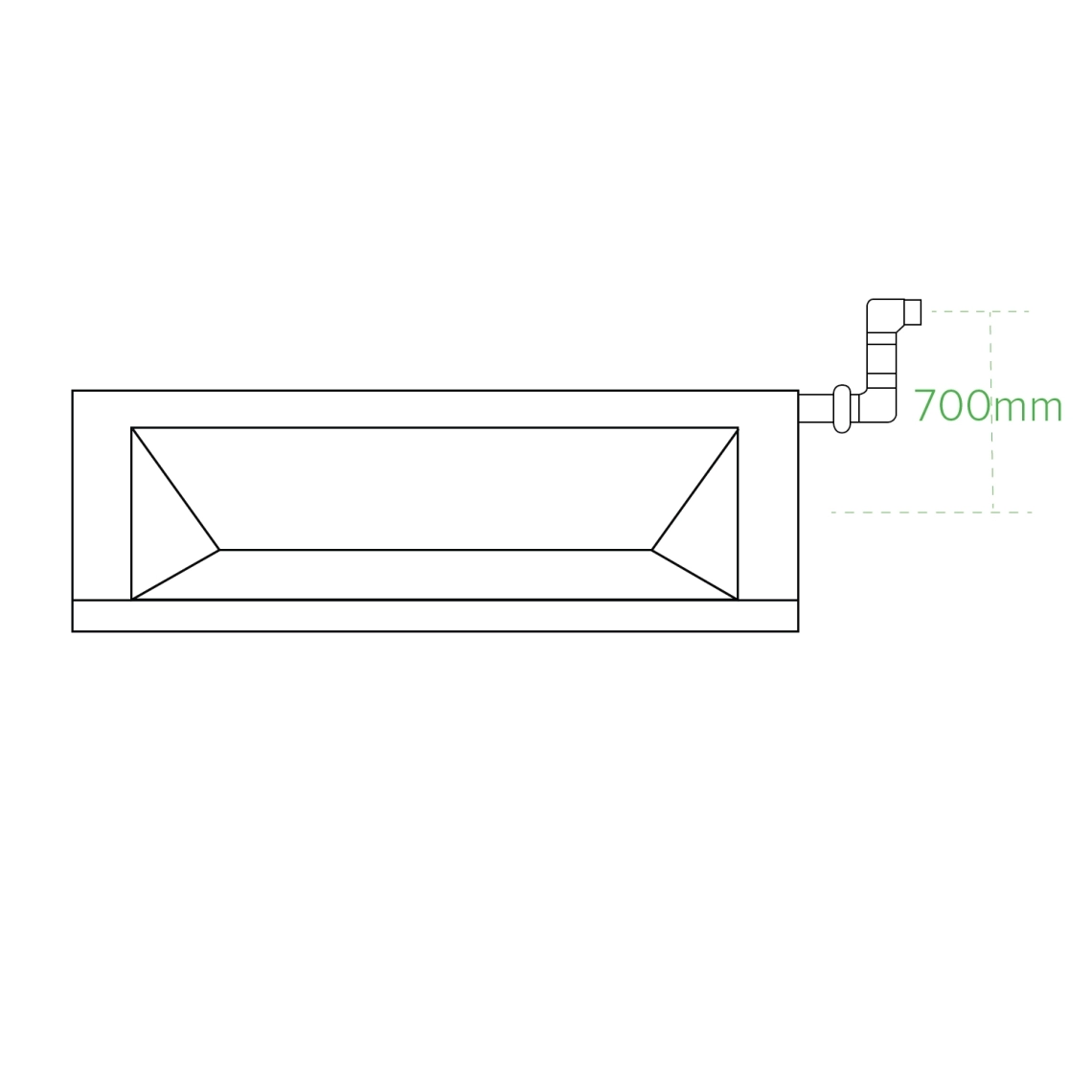

Dräneringspump med hög lyfthöjd

Standard lyftpump för kondensvatten, standardhuvud 700 mm och inbyggd flottörbrytare, bekvämt att samarbeta med den faktiska situationen på platsen, luftkonditionering för kondensvattenutsläpp.

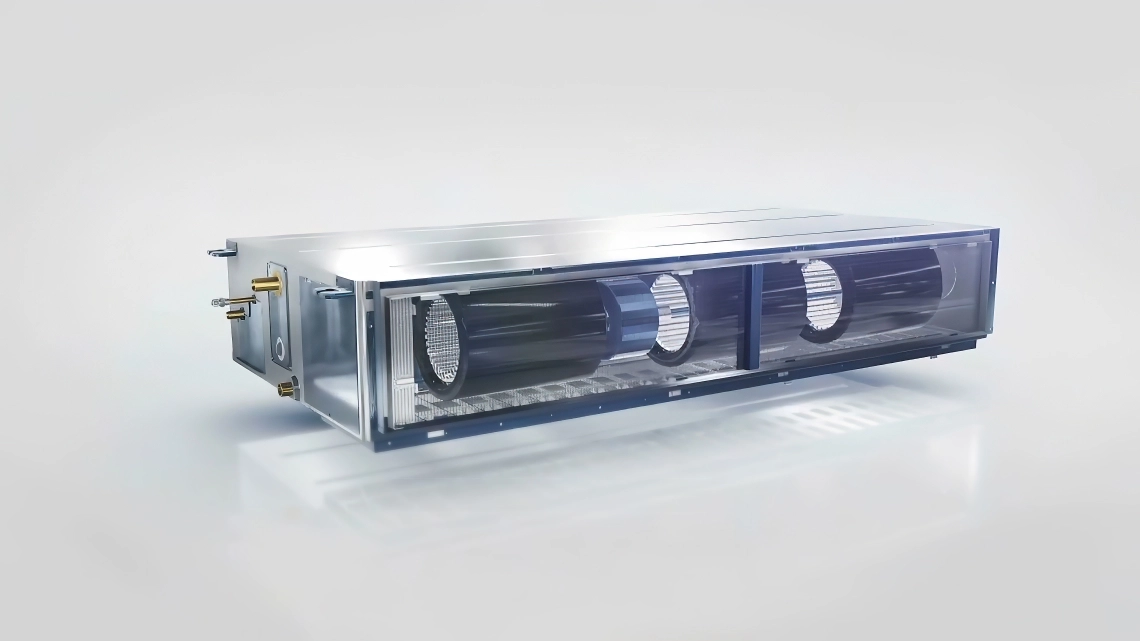

AC-fläktmotor installerad

I inomhusenheter möjliggör justering av engångskomprimeringen med hjälp av den användaranslutna styrenheten.

Inbyggd kondensatpump

Enheterna har en inbyggd kondensatpump med hög lyftkapacitet - upp till 450 mm.

Mer flexibel

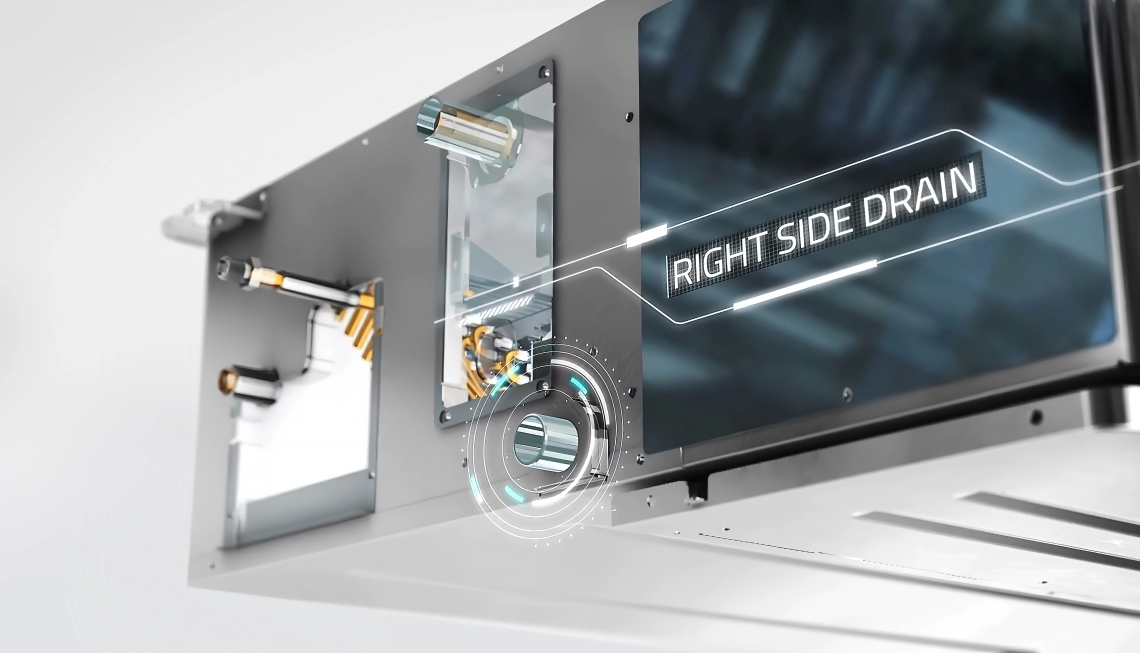

Tre dräneringsvägar.

Konfiguration av luftintag

Modulen med elektriska komponenter är placerad direkt under gallret, vilket gör det enkelt att utföra underhåll.

Specifikationer

Enheter

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Kapacitet

Kylning

kylning kW

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Uppvärmning

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Elektriska parametrar

Strömförsörjning

Ph/V/Hz

1/220~230/50/60

Ventilation

Luftflöde (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Ljudtryck
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Ljudeffekt
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Installation - Mått

Nettomått
(BxDxH)

(BxDxH) mm

700x700x248

1100x700x248

1500x700x248

Förpackad enhet
mått
(WxDxH)

mått mm

932x835x280

1332x835x280

1698x857x305

Netto/brutto
vikt

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Vätskerör

mm
(tum)

6,35
(1/4)

9,52
(3/8)

Ø Gasrör

mm
(tum)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Statiskt tryck
(Standard/Max.)

20/200

20/180

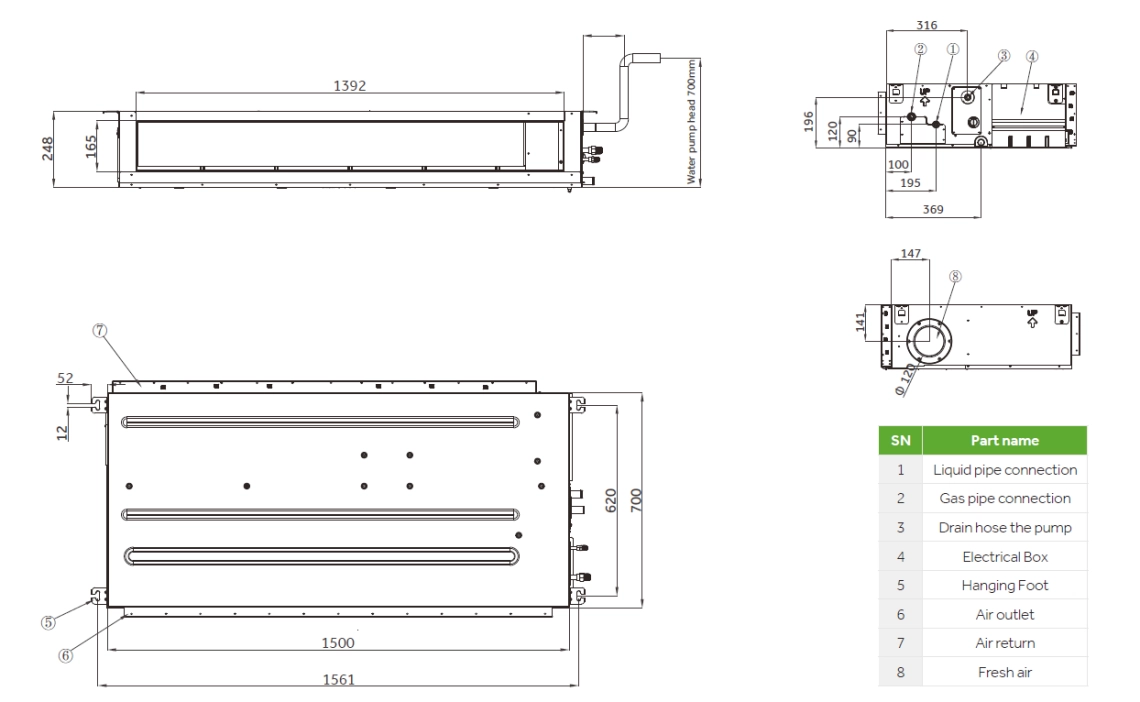

Mått för

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

dimensions_1

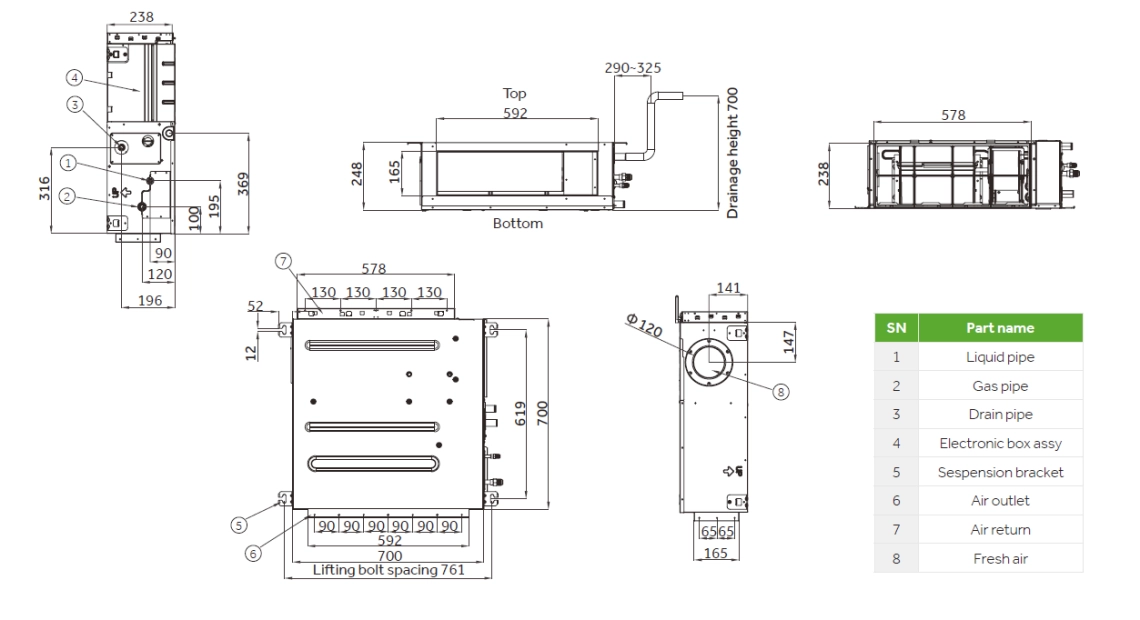

Mått och dimensioner

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

dimensions_2

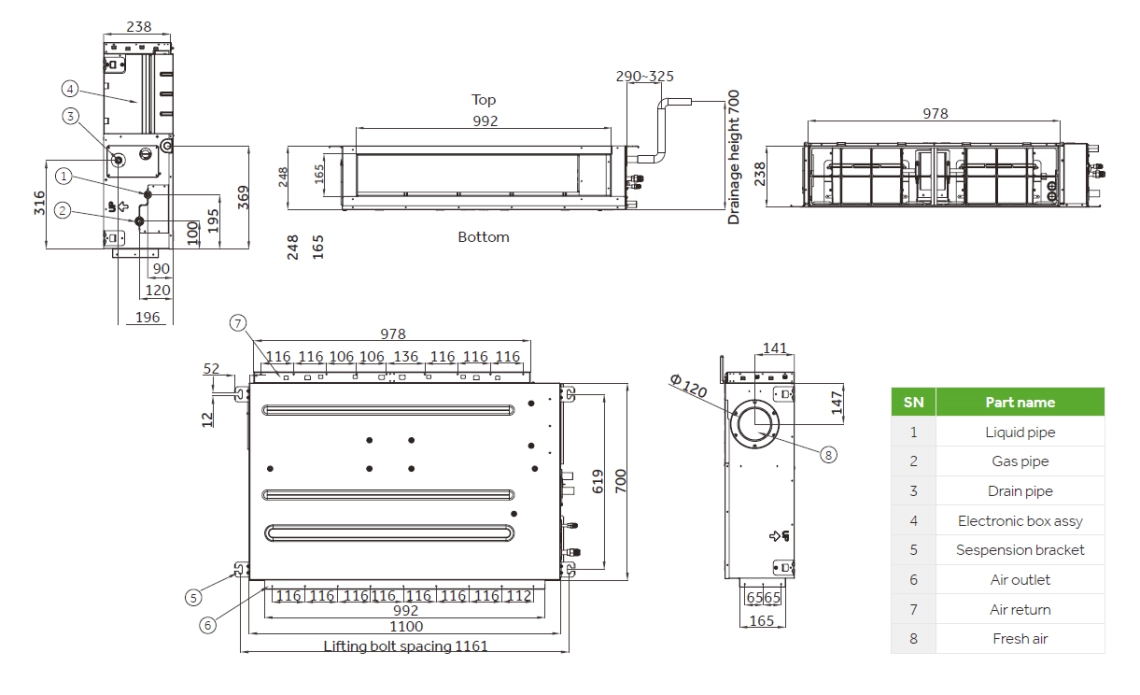

Dimensioner

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

dimensions_3
