Hydrobox

Mycond hydroenhet gör det möjligt att använda VRF-system för att förse användarna med bekväm luftkonditionering, varmvattenuppvärmning och tappvarmvatten. Den här lösningen är lämplig för både bostadsområden och kommersiella områden, t.ex. bostäder, kontorsbyggnader, hotell, sjukhus osv.

Kylningskapacitet: 7 ... 28 kW

Uppvärmningskapacitet: 9 ... 31 kW

Vill du köpa eller har du frågor?

Mycond

Hydro Box

Viktiga egenskaper:

Integrerade lösningar (ATA, ATW, DHW) I ett och samma system
Stilrent utseende
Vattenutloppstemperatur upp till 50ºC.
Kombination av flera moduler för större kapacitetsbehov
Väggmonterad typ som sparar utrymme
Anslutningsbar till MRF S
Enkelt underhåll tack vare patenterad design

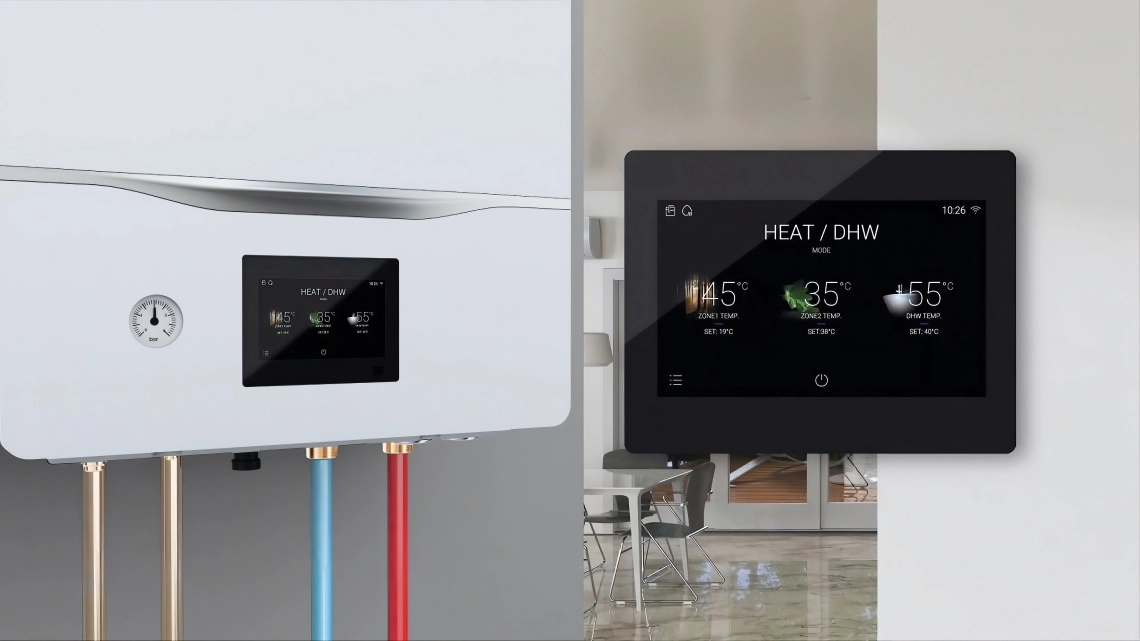

MyCond Hydro box touch kontrollpanel

Enkel kontroll

5-tums färgglad styrenhet med full pekskärm.

Kompletta hydrauliska komponenter

Inomhusenheten består av följande huvudkomponenter: Pump (utom storlek 96), expansionskärl (utom storlek 96), plattvärmeväxlare, säkerhetsgrupp, differenstryckvakt, vattenmätare, vattenfilter.

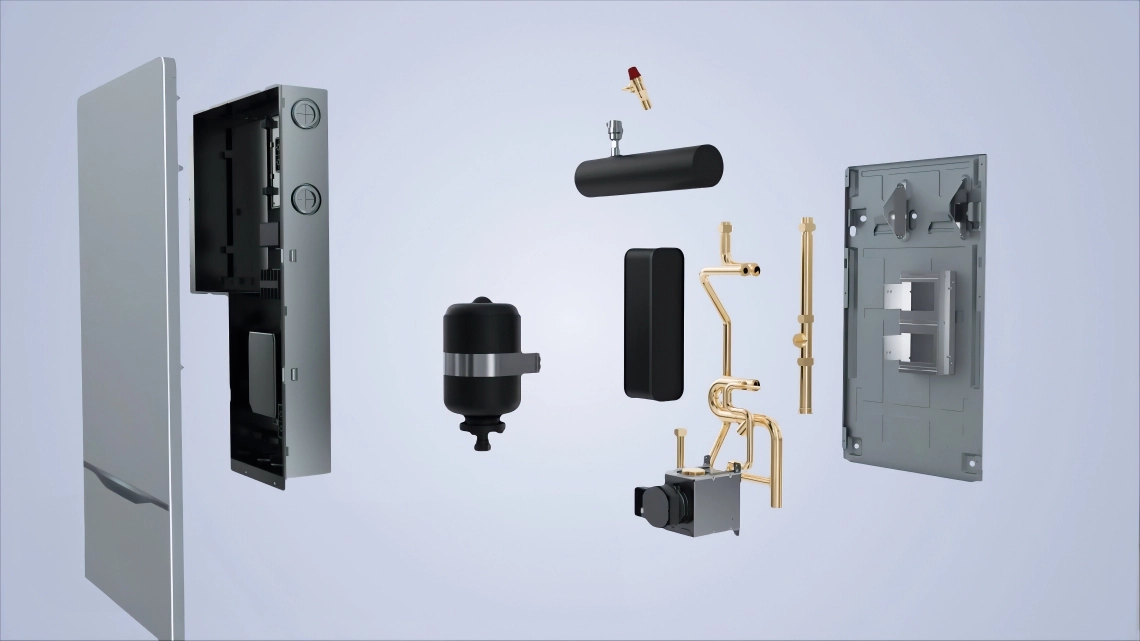

MyCond Hydro box design av interna komponenter

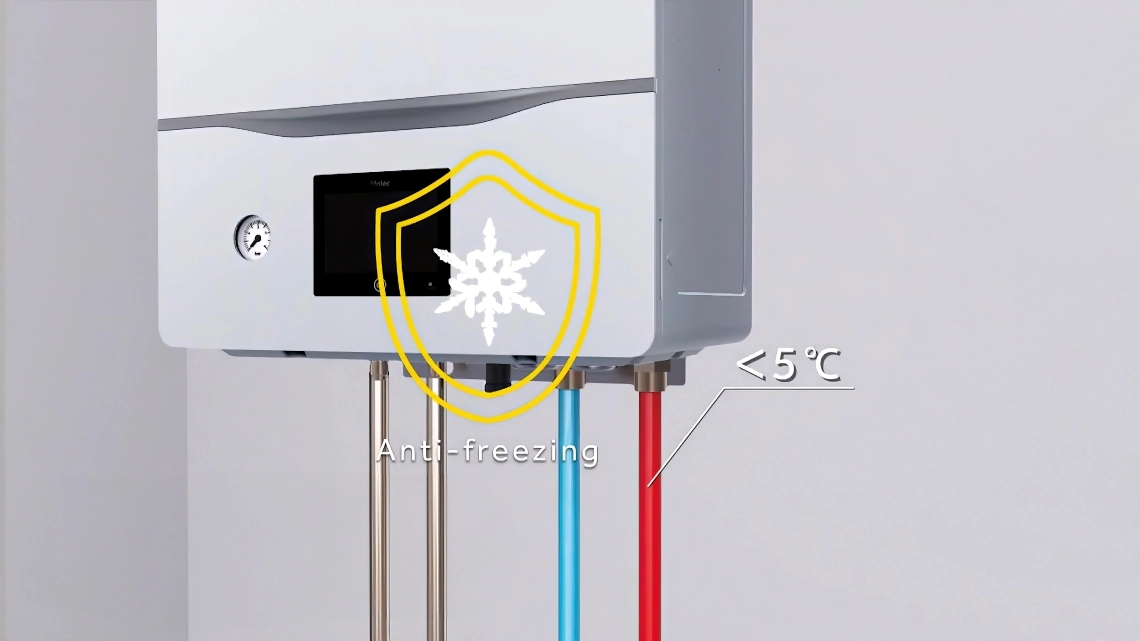

MyCond Hydro frostskydd för box

Frostskyddsfunktion

Skyddar hydrauliska delar från skador.

Cirkulation för frostskydd

När temperaturen sjunker till en viss nivå, vilket indikerar risk för frost- eller isbildning, aktiveras frysskyddsfunktionen.

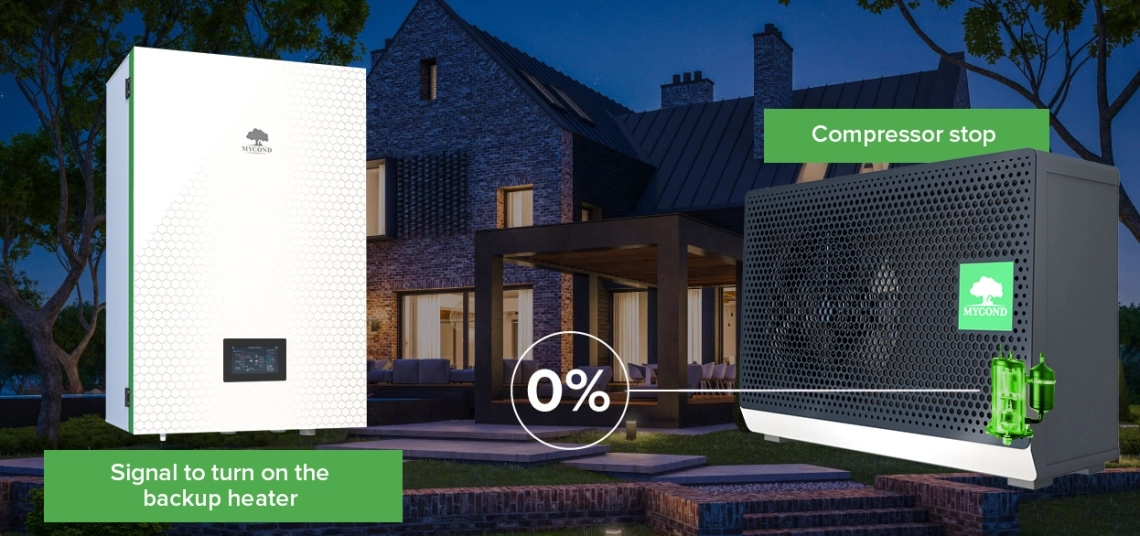

MyCond Hydro-boxcirkulation för frostskydd

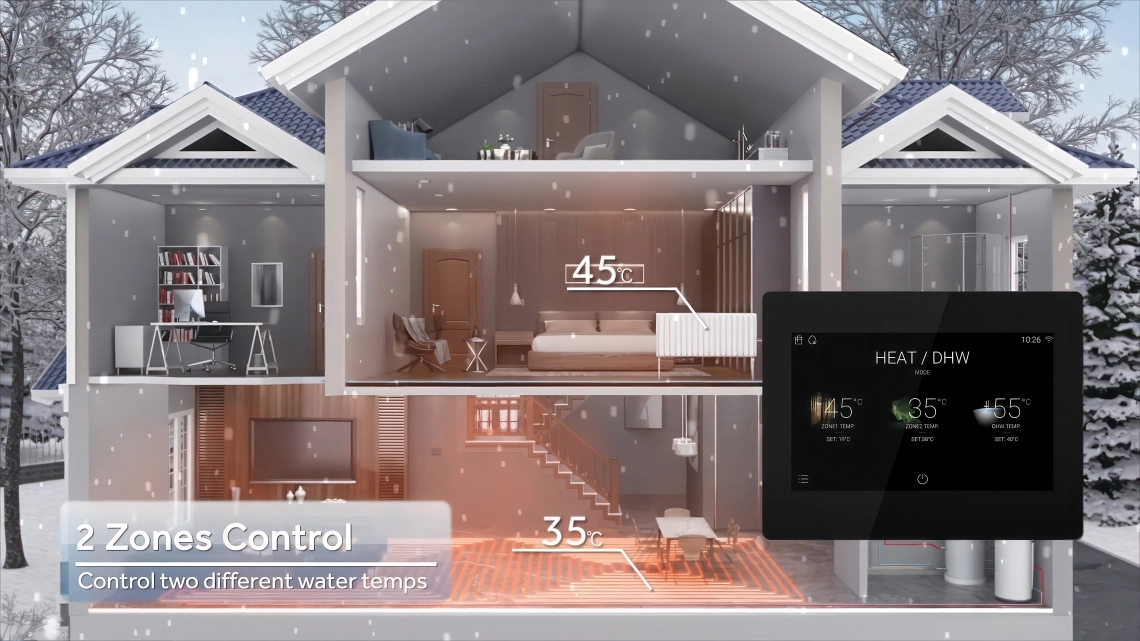

MyCond Hydro box två separata kretsar med olika krav

Styrning av två separata kretsar för rum med olika krav

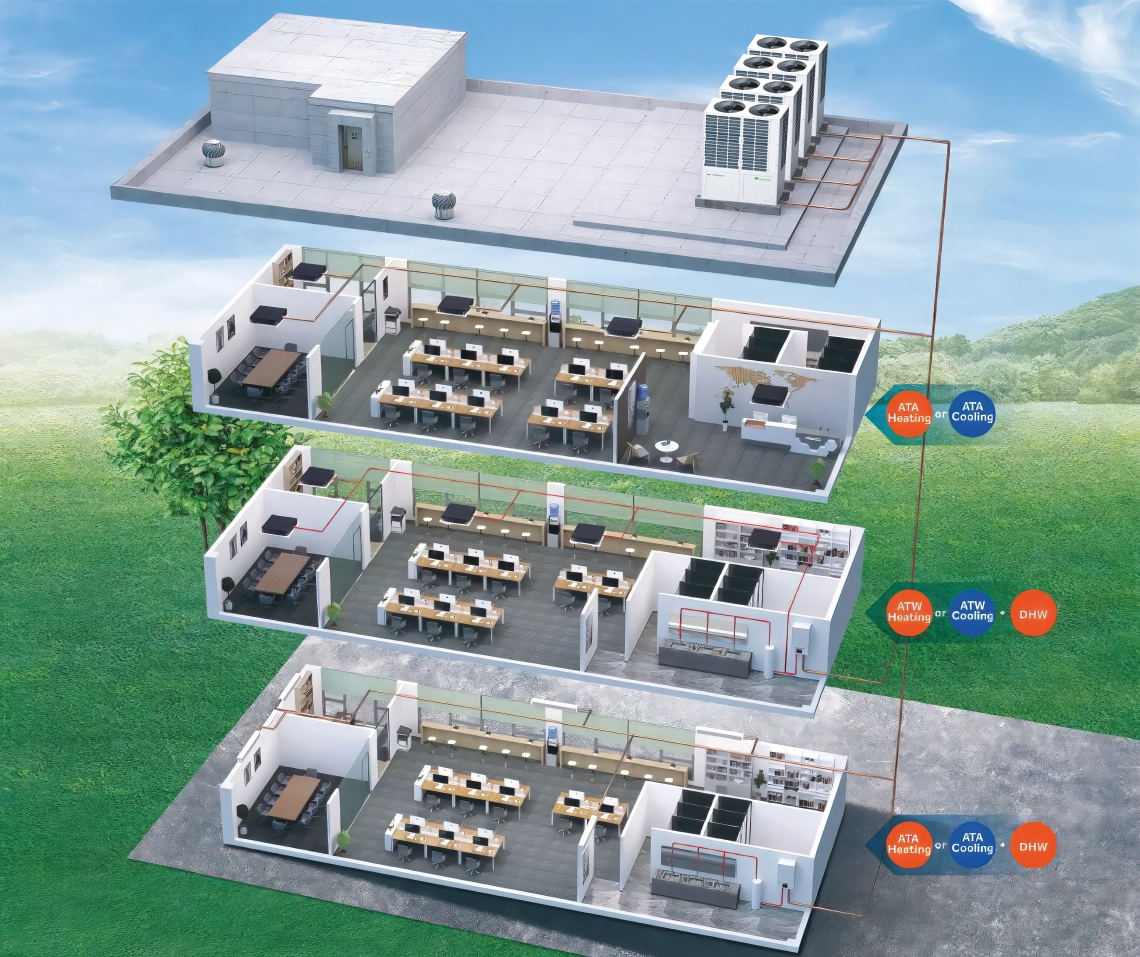

MyCond Hydro box värme-, kyl- och varmvattensystem för ett affärscentrum

Modell/Indoor-enhet		Enheter	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Kylning (1)	kW	7	14	28
Nominell kapacitet	Uppvärmning (2)		9	16	31
Mått Enhet	H / B / D		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Vikt Enhet		kW	56	56	52
Installationsplats	Inomhus/utomhus		Inomhus	Inomhus	Inomhus
	Endast hydromodul	%	80-100%	80-100%	80-100%
	Hydro box+IDU	%	Totalt 50-130% (Hydrobox 0-80%)
Omgivande kylning	Min. - Max.		10~43	10~43	10~43
Kylvattensida	Min. - Max.	°C	5~20	5~20	5~20
Omgivande värme	Min. - Max.	°C	-20~24	-20~24	-20~24
Vattensida	Min. - Max.	°C	20~50	20~50	20~50
Ljudtrycksnivå	Kylning/uppvärmning	dB(A)	29/ 32	29/ 32	29/ 32
Ljudeffektnivå		dB(A)	42	46	48
Vattenflöde	Min-Standard	L/min	18/26	32/46	63/90
Rördiameter för vattenkrets	Inlopp	tum^,,	1	1	1-1/4
	Uttag	tum^,,	1	1	1-1/4
Typ av köldmedium			R410A	R410A	R410A
Gassida - anslutningstyp		i mm	15.88	15.88	19.05
Vätskesida - anslutningstyp		mm, mm	9.52	9.52	9.52
Strömförsörjning		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Odu Kompatibilitet			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Mått och dimensioner

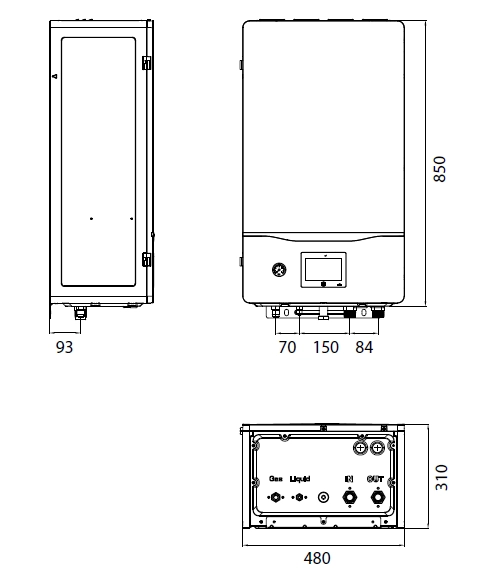

MyCond Hydro-boxens övergripande mått - 1

Måtten är

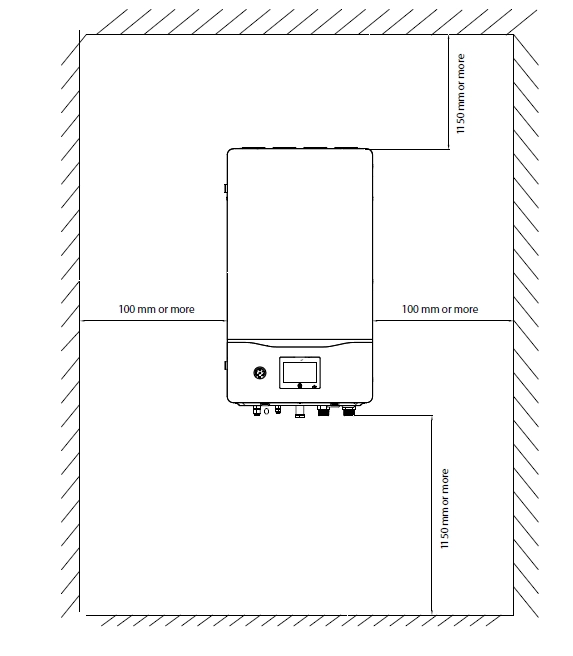

MyCond Hydro-boxens övergripande mått - 2
