Anslutningsscheman för fläktkonvektorer (~220 V)

Nedan kan du hitta 2 kopplingsscheman för fläktkonvektorer, utrustade med en 3-hastighets AC-motor (~220V) och normalt stängda ventil(er) med termoelektriska ställdon.

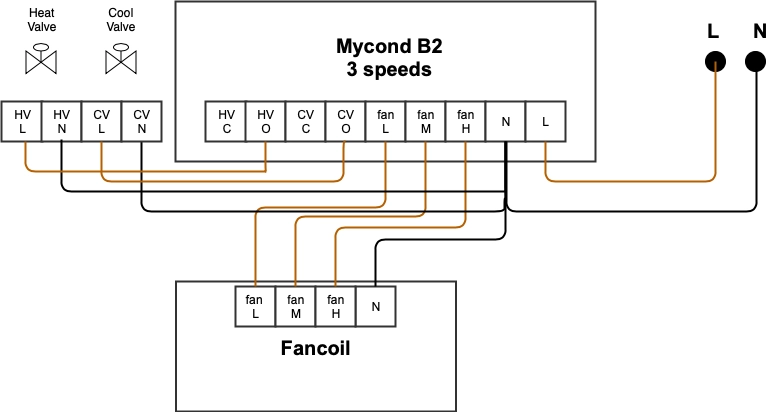

4-rörssystem


Diagram som visar kopplingsanslutningarna för en 220V fläktkonvektor.

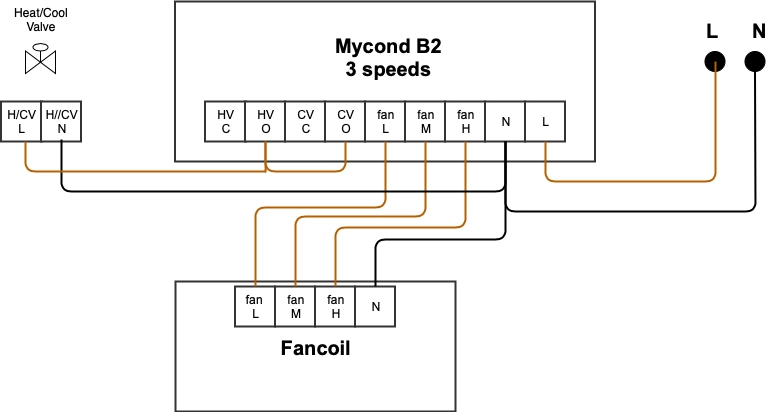

2-rörssystem

Diagram som illustrerar kopplingsupplägget för fläktkonvektorer med 220 V-anslutning.

Installera en hopparledning mellan terminal HV-O och CV-O.
