2-vägs kassett

Den tunna, lätta konstruktionen passar enkelt in i små takutrymmen. Luftfördelning i två riktningar är perfekt för luftkonditionering av långa, smala utrymmen (t.ex. korridorer)

Kylningskapacitet: 2.20 ... 14.0 kW

Uppvärmningskapacitet: 2.50 ... 16.0 kW

Vill du köpa eller har du frågor?

Viktiga egenskaper:

Tunn design, endast 220 mm hög
Dräneringspump för kondensat som standard
Tyst drift

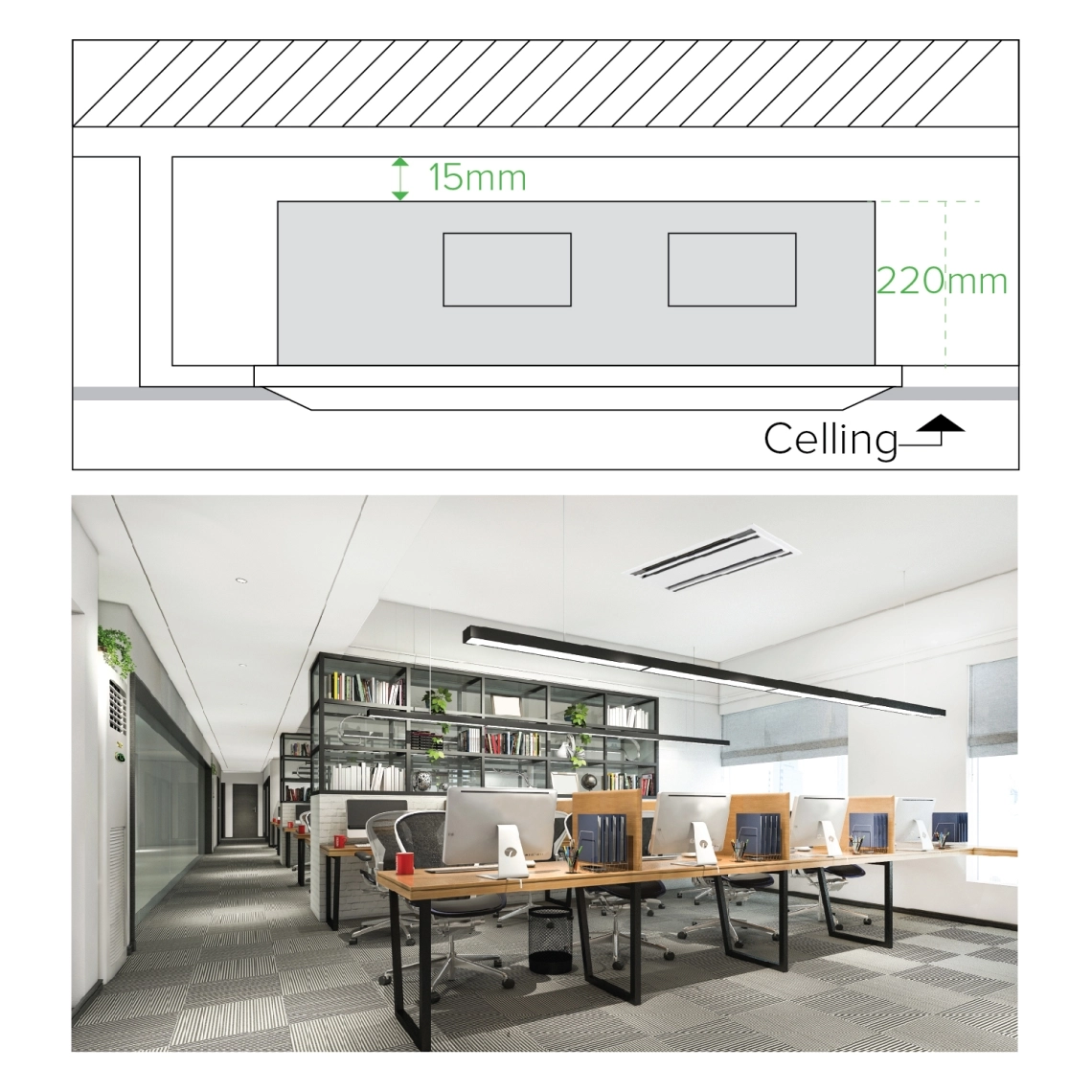

MyCond 2-vägskassett kontorsinstallation kompakt installationshöjd

Tunn och lätt design för enkel installation

Höjden är endast 220 mm, vilket minskar begränsningarna i installationsutrymmet. Lättviktsdesign för att förbättra installationskomforten.

Lyft upp till 750 mm

(från taknivå) tack vare dräneringspump med högt tryck och stor kondensatvolym.

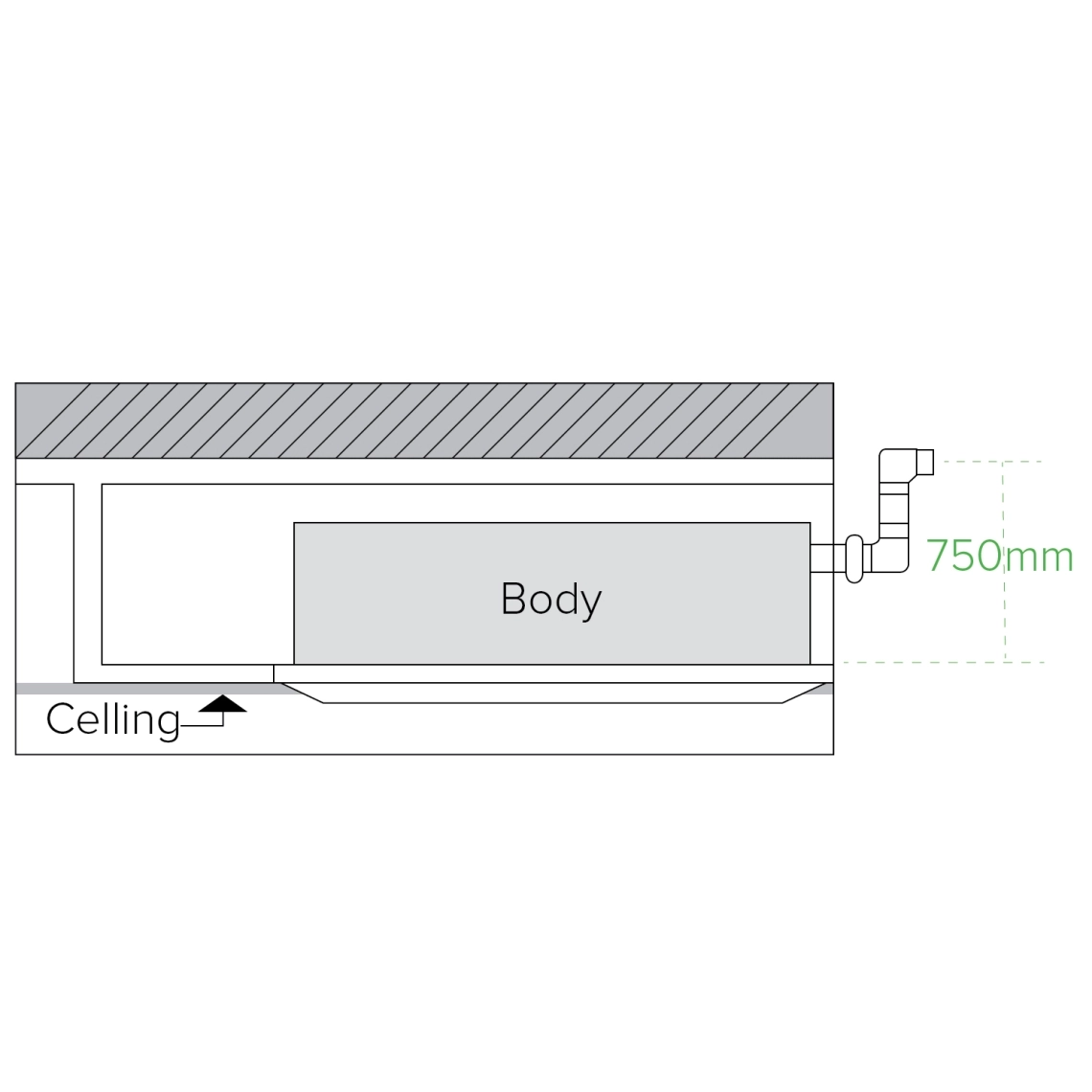

MyCond 2-vägskassett installationshöjd för dräneringsanslutning

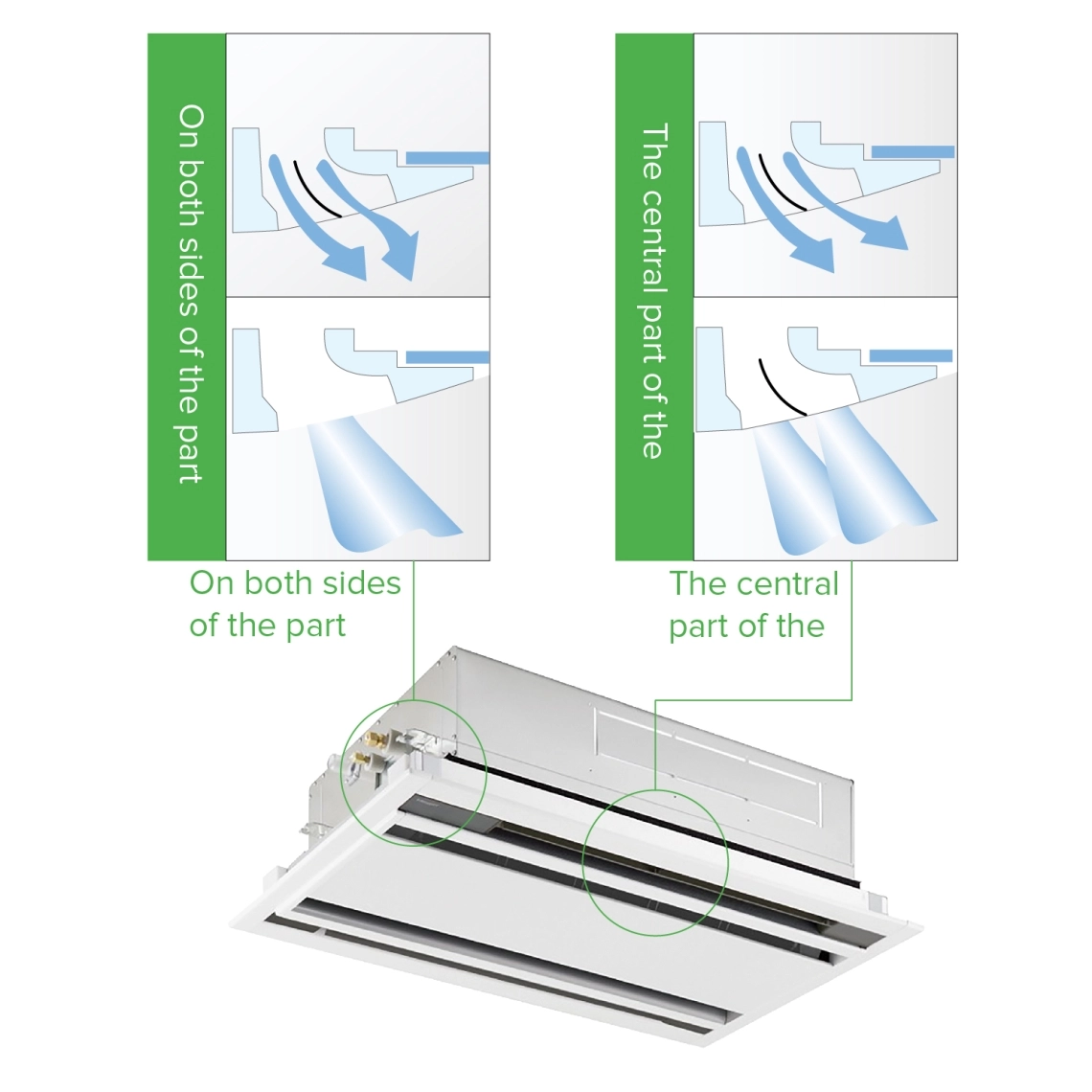

MyCond 2-vägskassett optimerar luftflödena från sidorna och mitten

Förebyggande av smuts på taket

Luftfördelningslamellerna är speciellt utformade så att luftflödet inte riktas mot taket och inte förorenar det.

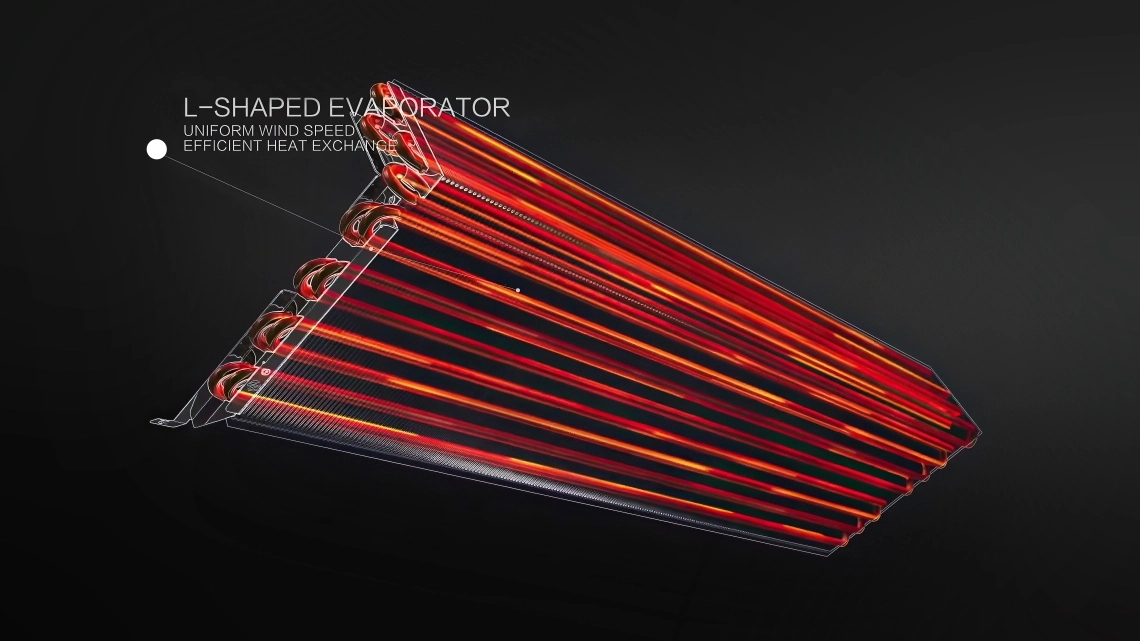

L-formad förångare

Ökad värmeväxlingsyta med kompakta dimensioner.

MyCond 2-vägskassett L-formad värmeväxlare för effektiv uppvärmning

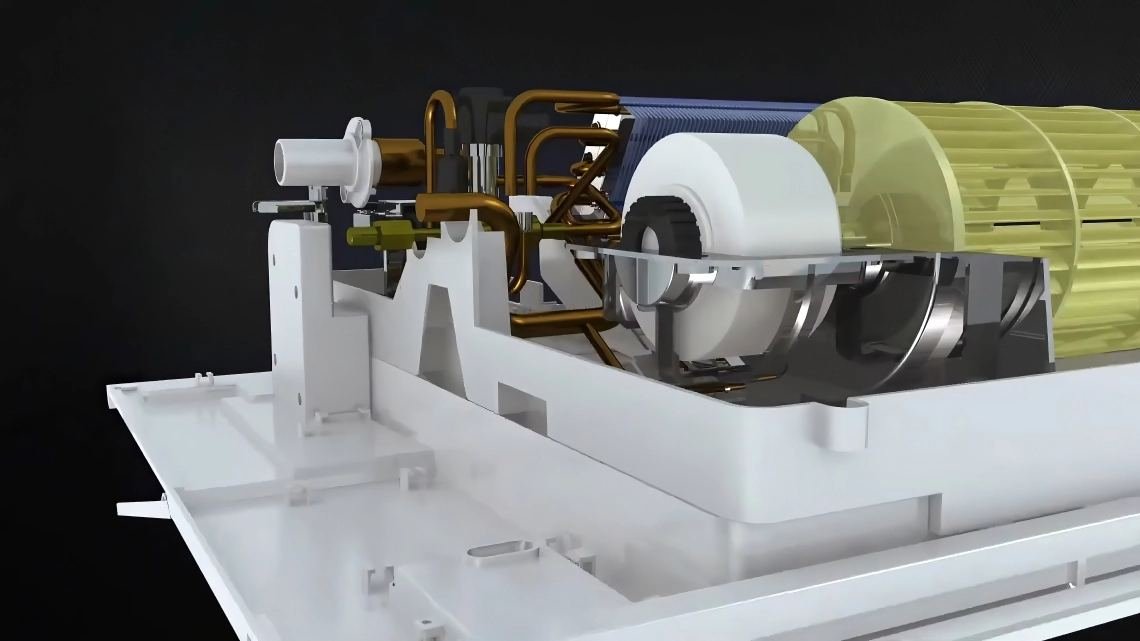

MyCond 2-vägs kassettfläkt och värmeväxlarkonstruktion

DC-fläktmotor

Energibesparande och tystare drift Glidbanedesign Krok med antistripfunktion.

Specifikationer	Enheter	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Kapacitet
Kylning	kylning kW	2,20	2,80	3,60	4,50	5,60
Uppvärmning	kW	2,50	3,20	4,00	5,00	6.,30
Elektriska parametrar
Strömförsörjning	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilation
Luftflöde (H/M/L)	^m3/h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Ljudtryck (H/M/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Ljudeffekt (H/M/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Installation - Mått
Nettomått (BxDxH)	mått mm	817x620x220
Mått på förpackad enhet (BxDxH)	mm	1015x695x278
Vikt netto/brutto	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Vätskerör	mm (tum)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Gasrör	mm (tum)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Panel
Modell		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Panel Nettomått (BxDxH)	mått mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Panel Förpackningsdimensioner (BxDxH)	mått mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Panel Netto/bruttovikt	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Specifikationer	Enheter	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Kylning	kW	7.1	8	9	11.2	14
Uppvärmning	kW	8	9	10	12.5	16
Elektriska parametrar
Strömförsörjning	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilation
Luftflöde (H/M/L)	^m3/h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950/1750/1350
Ljudtryck (H/M/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Ljudeffekt (H/M/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Installation - Mått
Nettomått (BxDxH)	mått mm	1000x600x290	1400x600x290
Mått på förpackad enhet (BxDxH)	mm	1201x680x377	1601x680x377
Vikt netto/brutto	Kg	34/41	45/54	45/54	45/54	45/54
Ø Vätskerör	mm (tum)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Gasrör	mm (tum)	15.88	15.88	15.88	15.88	15.88
Panel
Modell		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Panel Nettomått (BxDxH)	mått mm	1160x665x60	1560x665x60 1560x665x60	1560x665x60 1560x665x60	1560x665x60 1560x665x60	1560x665x60 1560x665x60
Panel Förpackningsdimensioner (BxDxH)	mått mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Panel Netto/bruttovikt	Kg	6.3/12	8/14.5	8/14.5	8/14.5	8/14.5

Mått för

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

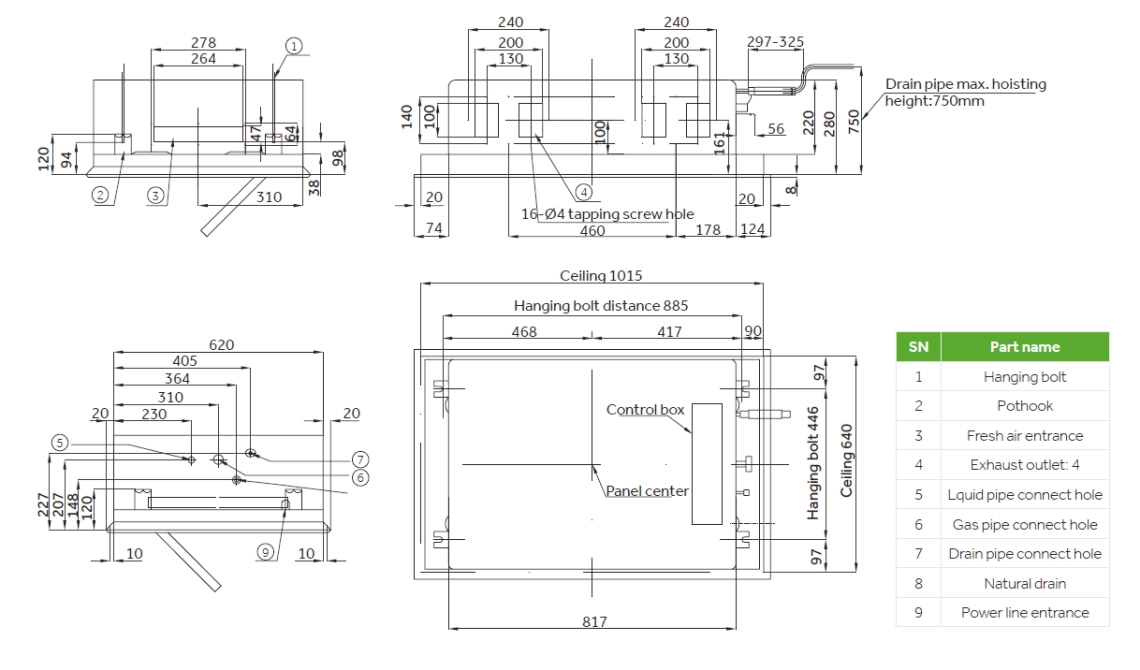

MyCond 2-vägskassett - övergripande mått
