Ventilationsaggregat med energiåtervinning MVS***-DW-serien

Det energibesparande ventilationsaggregatet är utformat för att tillföra filtrerad och uppvärmd friskluft till rummet

Luftflödeshastighet: 300 ... 2600 m3/h

Vill du köpa eller har du frågor?

Ventilationsaggregat med energiåtervinning MVS***-DW-serien

Mycond MVS***-DW ventilator för energiåtervinning är byggd med borstlösa DC-motorer med högre effektivitet, strömförbrukningen minskar med upp till 70%, vilket resulterar i betydande energibesparingar.

MyCond MVS***-DW infografik om värden för frisk luft

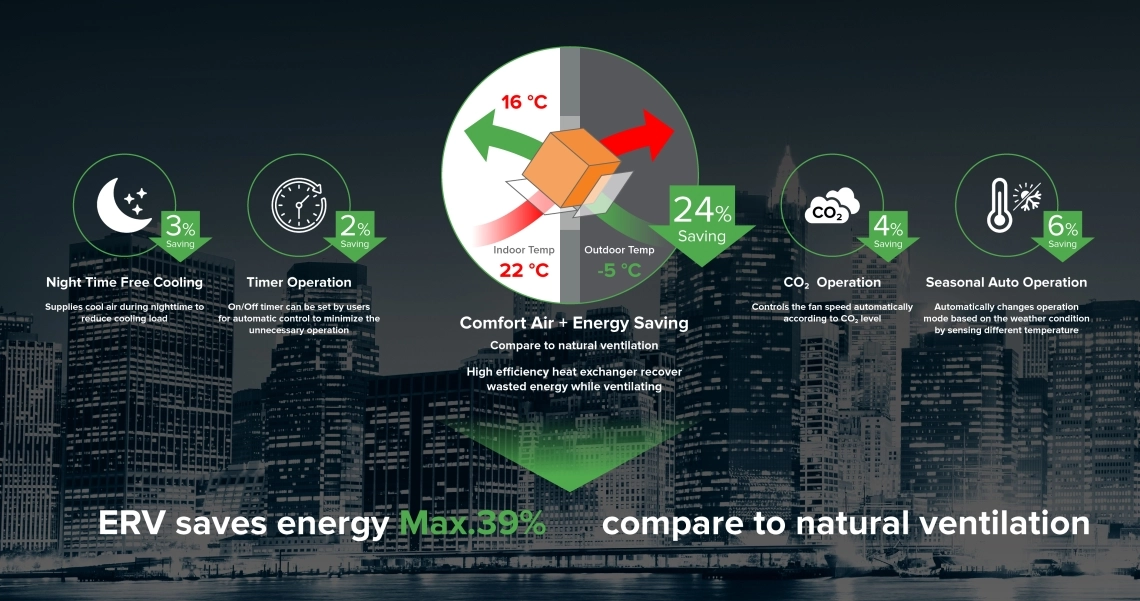

MyCond behaglig luft och energieffektivitet med ERV-system

MyCond MVS***-DW luftåtervinning

Effektiv ventilation

Enheten tillför frisk luft till rummet,
, samtidigt som den ventilerar ut unken inomhusluft,
, så att du kan njuta av komforten i en naturlig miljö.

Mycket effektiv energiåtervinning

Under ventilationen återvinner den inbyggda högeffektiva
värmeväxlaren över 70 % av energin från
frånluften och använder den för att värma upp den intagna friskluften.

MyCond MVS***-DW energieffektivitet

MyCond MVS***-DW låg ljudnivå

Perfekt tyst design

Enheten har ett elegant utseende med en snyggt formgjuten
kropp. Alla driftsljud är helt ljuddämpade tack vare
den mikroperforerade ekofria strukturen med
utmärkta aerodynamiska egenskaper.

Filtrering och rening av luft

Välkonstruerade luftfilter inuti enheten
avlägsnar effektivt alla föroreningar från insugsluften
för att ge dig frisk och ren luft.

MyCond MVS***-DW dammfiltrering

MyCond MVS***-DW värmeväxlarsektion i ventilationsaggregatet

By-pass-funktion

By-pass-funktionen möjliggör naturlig ventilation
under lämpliga klimatförhållanden, vilket
kan förlänga livslängden på värmeväxlaren
. Detta läge gör det också möjligt att använda frikylningsläge på våren/hösten och avfrostning av värmeväxlaren
på vintern.

Lufttät design och enkelt underhåll

Värmeväxlaren är ansluten via en ingjuten skena och tätad med speciella mjuka och täta packningar. Detta gör att den kan tas bort för hand och är lätt att underhålla, samtidigt som frisklufts- och frånluftsflödena är helt separerade för att undvika korsföroreningar.

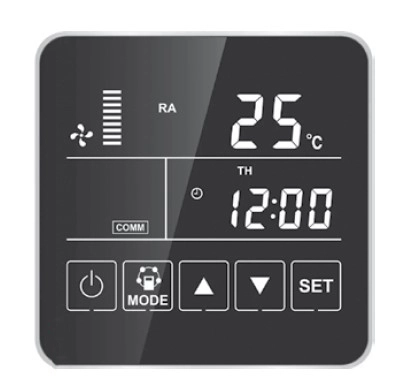

MyCond MVS***-DW kontrollpanel för ventilationsaggregat

MyCond MVS***-DW HRV-modul för applikationsstyrning via WiFi

Övergripande prestanda:

BLDC-fläktmotorer
Friskluftstillförsel (600 till 2600^m3/h)
Värmeåtervinning: upp till 75
Fuktåtervinning: upp till 65
Filtrering och rening av luft
Tyst och tillförlitlig drift

Enheterna har följande standardfunktioner

Fläkthastighetsreglering (10 hastigheter)
Fyra integrerade temperatursensorer
Frysskydd för rekuperator
System för fri kylning
Intelligent avfrostningssystem för rekuperator
Kontroll över den externa elektriska luftvärmaren
Timer för varje vecka
Integrerbarhet med ett fastighetsförvaltningssystem

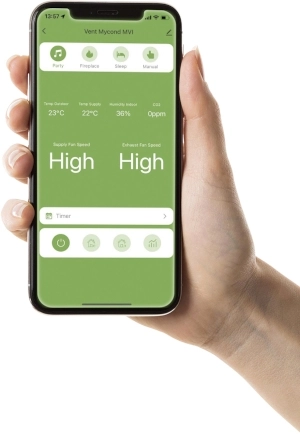

MyCond MVS***-DW mobilapplikation för styrning av ventilation via smartphone

MyCond MVS***-DW QR-kod för nedladdning av applikationen

Funktioner:

Luftflöde från 200 till 2000^m3/h
Återvinning av energi
Värmeväxlare med tvärflöde
Tyst drift, DC-motorer
Nya filter med aluminiumhölje
Enkel installation i tak
By-pass-funktion
Hög ESP-design

* Finns som tillval

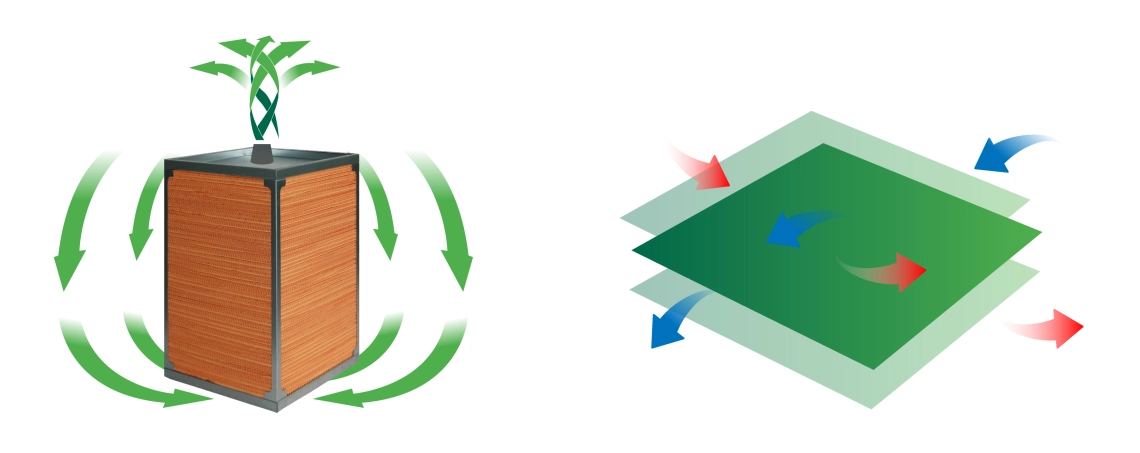

Högre effektivitet med 3:e generationens entalpiväxlare

3:e generationens entalpiutbytare är tillverkad av den senaste nanofiberstrukturen för att säkerställa högre effektivitet. Värmeväxlarmaterialen är mögelresistenta och brandhämmande. Entalpiväxlaren med korsflöde är inbyggd i denna husbil, värmeåtervinningseffektiviteten är upp till 82% på vintern och fuktutbytet mellan friskluft och frånluft ger en behaglig inomhustemperatur och luftfuktighet.

MyCond MVS***-DW ventilationsprincip för drift av värmeväxlare värme och fukt

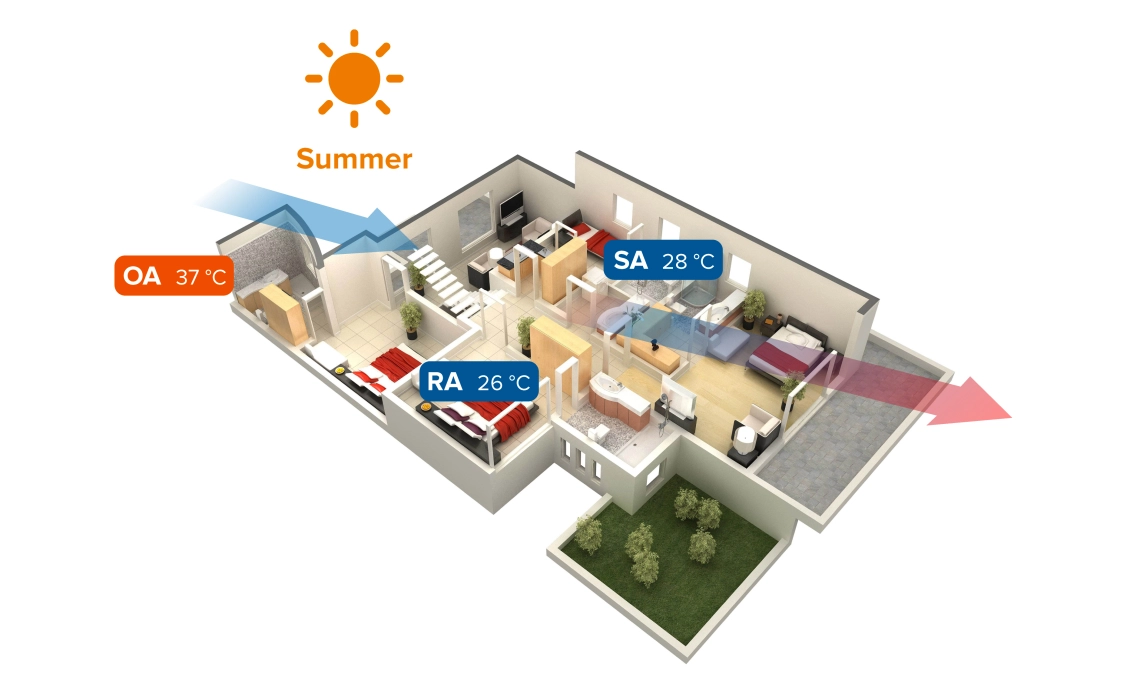

På sommaren sparar värmeåtervinningssystemet elkraft på luftkonditionering genom att återföra en del av utomhusvärmen tillbaka ut.

MyCond MVS***-DW sommarläge för ventilationssystem med värmeåtervinning

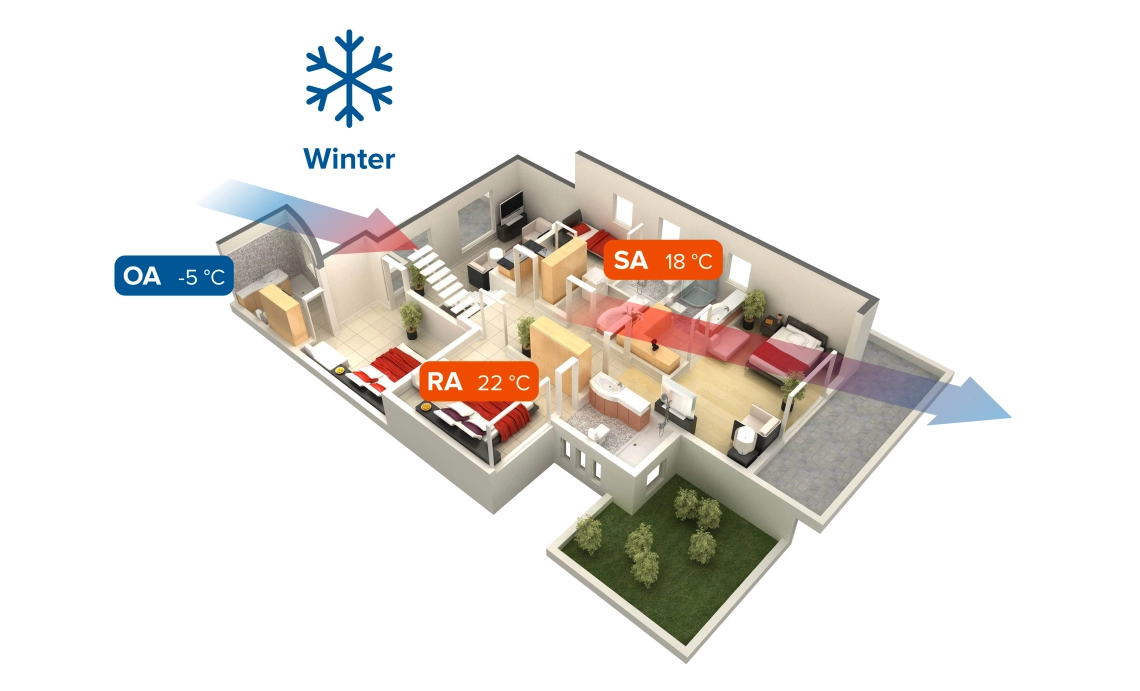

På vintern återförs en del av inomhusvärmen till rummet, vilket ger betydande besparingar på rums- och luftvärme.

MyCond MVS***-DW vinterläge för ventilationssystem med värmeåtervinning

Uppgifterna ges som referens. Mycket beror på luftfuktigheten inomhus, luftfuktigheten utomhus, rummets värmeisolering, luftkanalernas värmeisolering och längd osv.

Specifikationer	Enheter	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Luftflöde	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
Yttre tryck	Pa	85	88	97	100	86	90	72	77	81
Enthalpi-verkningsgrad, kylning	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Enthalpi-verkningsgrad, uppvärmning	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Verkningsgrad för värmeöverföring	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Bullernivå	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Spänning		220-240 V / 1 fas / 50 Hz
Inmatad effekt	W	80	116	162	290	327	424	700	724	848
Strömkabel	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Styrkabel	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5
Styrning, standard		Ja (7-dagars klocka)
Styrning (BMS), Modbus		Ja (Modbus)
Typ av fläkt		BLDC-fläktmotor
Fläkthastighet (tilluft)		fläktstyrning med 10 hastigheter
Fläkthastighet (frånluft)		10-växlad fläktstyrning
Bypass		Ja (automatisk inom ett inställbart område)
Avfrostning		Ja (automatisk inom ett inställbart intervall)
^CO2-kontroll		Extra sensor (on/off-styrning inom ett justerbart område)
Utgångskontakter för fellarm		Kontakt Ja	Utgångskontakter Ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja, ja
Brandavstängning		Ja	Ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja	Ja, ja
Vikt	kg	25	31	34	53	61	71	106	122	142
Mått: LxBxH LxBxH	lxBxH mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Anslutningskanalens diameter	diameter mm	150	150	200	250	250	250	650×280	650×280	650×280

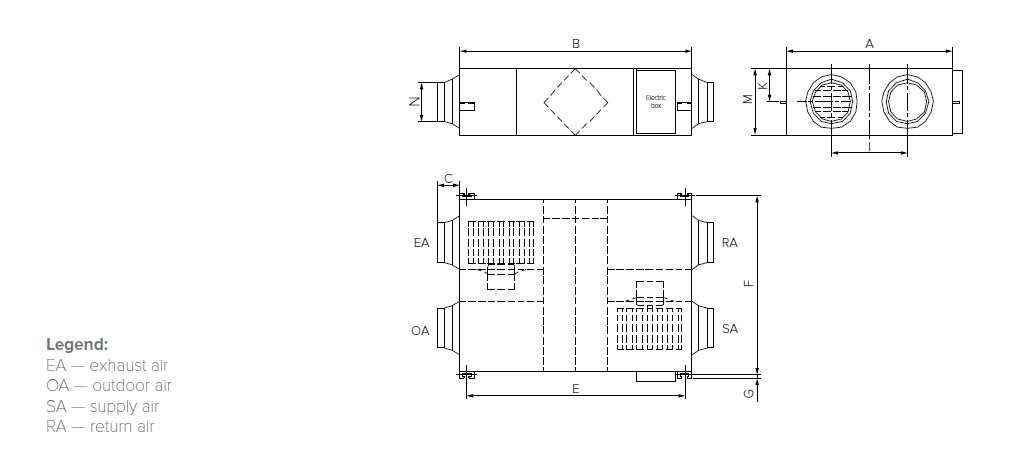

Mått och dimensioner

Ventilationsaggregat MVS400-DW - MVS500-DW

Модель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MyCond MVS***-DW Övergripande mått - 1

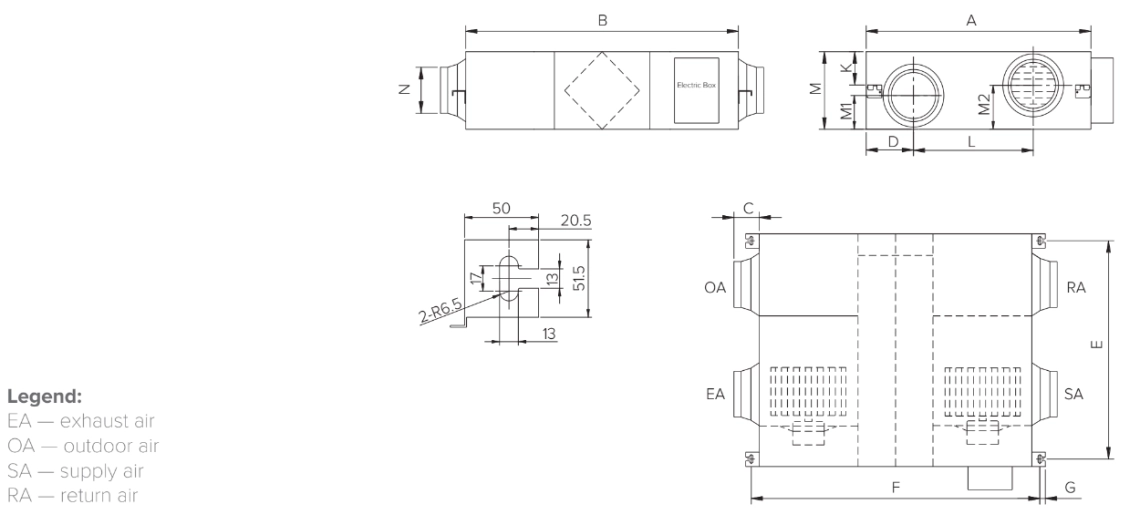

Dimensioner

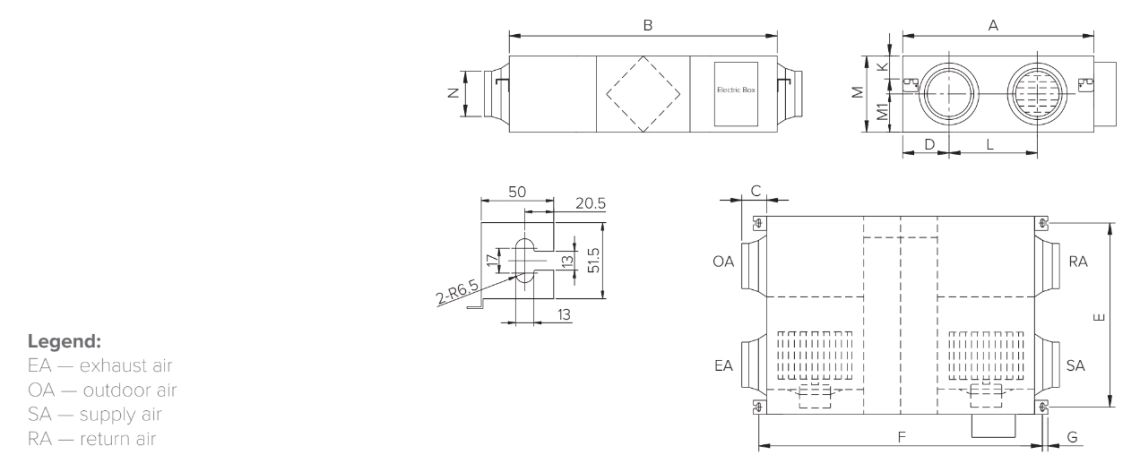

Ventilationsaggregat MVS700-DW - MVS1100-DW

Modell	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
