Ventilationsaggregat med energiåtervinning MV***I-W-serien

Ventilationsaggregat med energiåtervinning från MYCOND är utformade för att ge maximal komfort i rummet genom att konditionera tilluften med värme och fukt som och fukt som återvinns från frånluften, vilket avsevärt sänker kostnaden för utrymme kylning eller uppvärmning

Luftflödeshastighet: 200 ... 3000 m3/h

Ventilationsaggregat med energiåtervinning MV***I-W-serien

Friskluftstillförsel genom rekuperatorn för värmeåtervinningsläge eller direkt för bypass-läge.

Övergripande prestanda:

Friskluftstillförsel (200 till 3000^m3/h)
Värmeåtervinning: upp till 75 %
Fuktåtervinning: upp till 65 %
Filtrering och rening av luft
Tyst och tillförlitlig drift

Aggregaten har en rad standardfunktioner:

Kontroll av fläkthastighet
Fyra integrerade temperatursensorer
Frysskydd för värmeväxlare
System för fri kylning
Intelligent avfrostningssystem för värmeväxlare
Kontroll över den externa elektriska luftvärmaren
Timer för varje vecka
Integrerbarhet med ett fastighetsstyrningssystem

* Finns som tillval

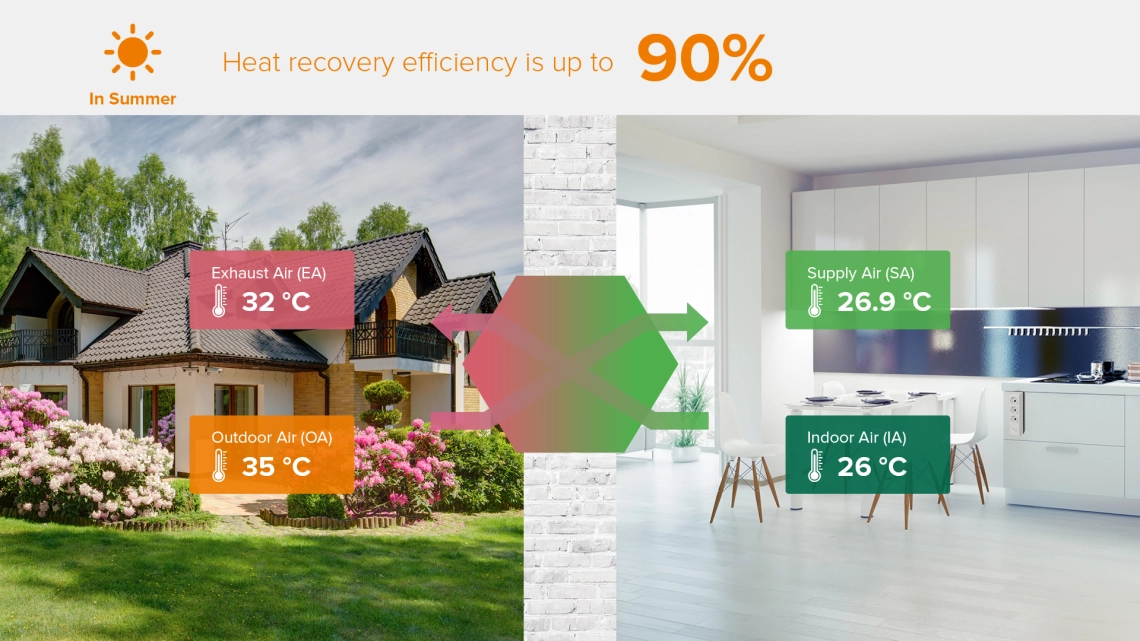

På sommaren sparar värmeåtervinningssystemet el för luftkonditionering genom att återföra en del av utomhusvärmen tillbaka ut.

summer

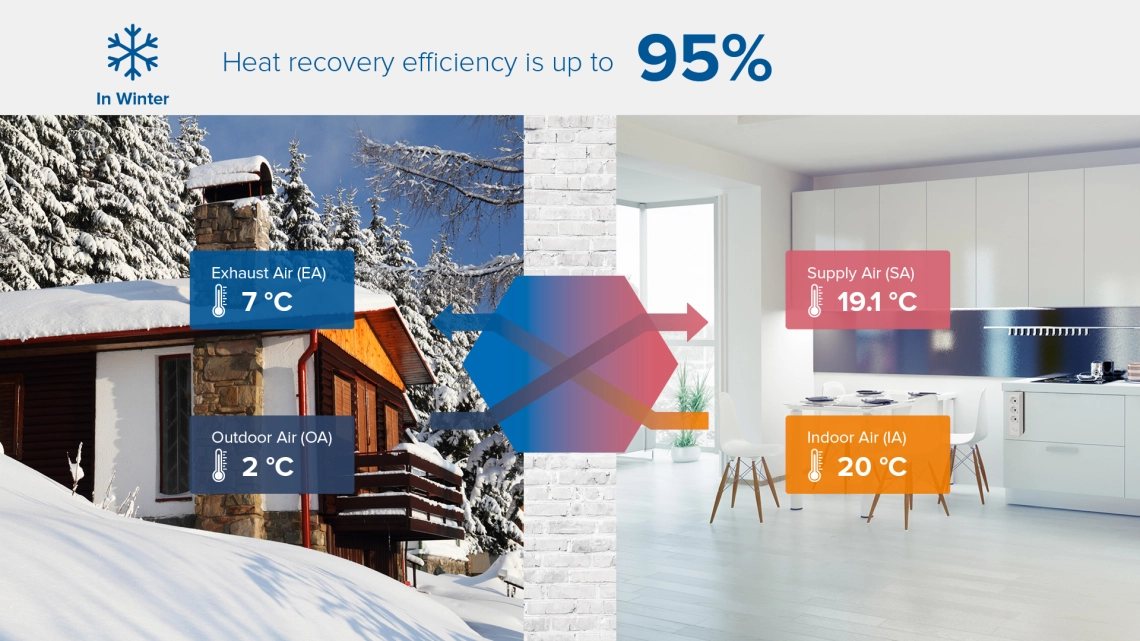

På vintern återförs en del av inomhusvärmen till rummet, vilket ger avsevärda besparingar på rums- och luftvärme.

winter

Uppgifterna ges som referens. Mycket beror på luftfuktigheten inomhus, luftfuktigheten utomhus, rummets värmeisolering, luftkanalernas värmeisolering och längd osv.

Specifikationer		Enheter	MV200I-W	MV400I-W	MV600I-W	MV900I-W	MV1100I-W	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Luftflöde	hög	^m3/h	200	400	600	900	1100	1000	1200	2000	2500
	medium	^m3/h	175	375	575	800	1000	1500	2000	2500	3000
	låg	^m3/h	150	350	500	680	840	1500	2000	2500	3000
Yttre tryck	högt medelhögt	Pa Pa	75 70	87 85	98 90	125 125	147 120	84 135	110 132	140 170	150 180
	låg	Pa	60	80	85	120	105	163	176	200	210
Enthalpi-verkningsgrad, kylning	hög medel	% %	55 55	57 57	59 59	55 55	57 57	69 66	65 62	64 61	63 60
	låg	%	60	62	63	58	60	66	62	61	60
Enthalpi-verkningsgrad, uppvärmning	hög medel	% %	59 59	60 60	61 61	57 57	61 61	74 70	73 71	72 70	71 69
	låg	%	63	65	67	64	63	70	71	70	69
Värmeöverföring verkningsgrad	hög medelhög	% %	70 70	69 70	70 70	68 68	69 69	74 71	74 71	73 70	73 70
	låg	%	75	74	76	75	75	71	71	70	70
Bullernivå	hög medelhög	dB(A) dB(A)	27 25	32 29	35 31	39 37	40 38	46 49	49 51	50 52	51 54
	låg	dB(A)	22	25	25	31	33	51	53	55	57
Spänning		V	220	220	220	220	220	220	220	220	220
Effektförbrukning		W	100	150	200	585	690	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Driftström		A	0,5	0,72	0,96	2,8	3,3	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Vikt		kg	23	31	36	60	79	110	112	130	142

Mått på ventilationsaggregat

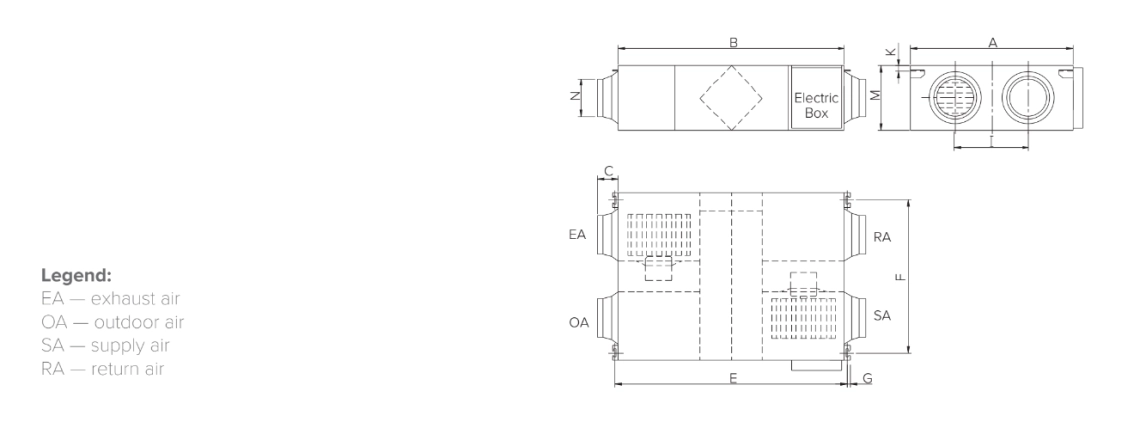

Ventilationsaggregat MV200I-W - MV600I-W

Modell	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Alla mått är i millimeter.

dimensions

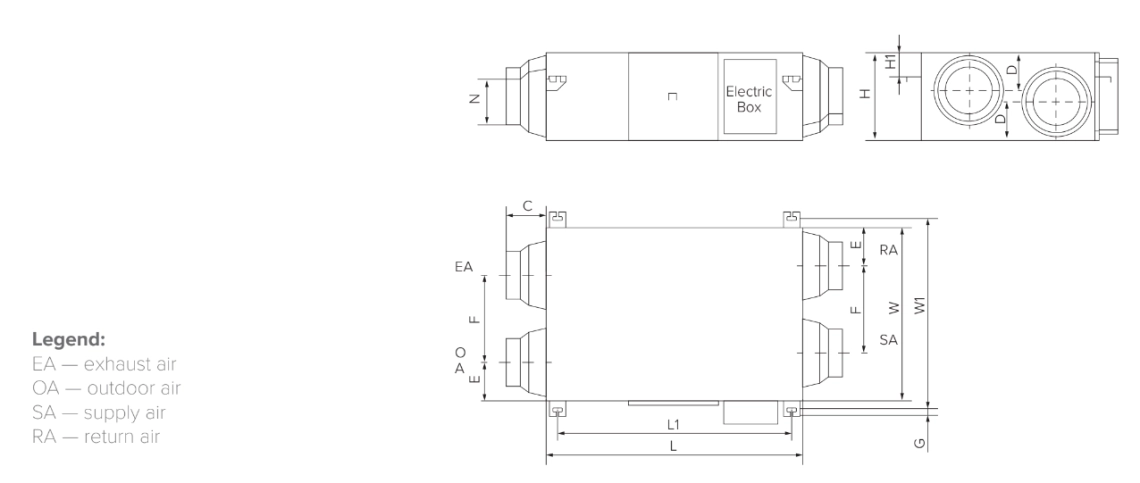

Mått för

Ventilationsaggregat MV900I-W - MV1100I-W

Modell	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Alla mått är i millimeter.

dimensions_2

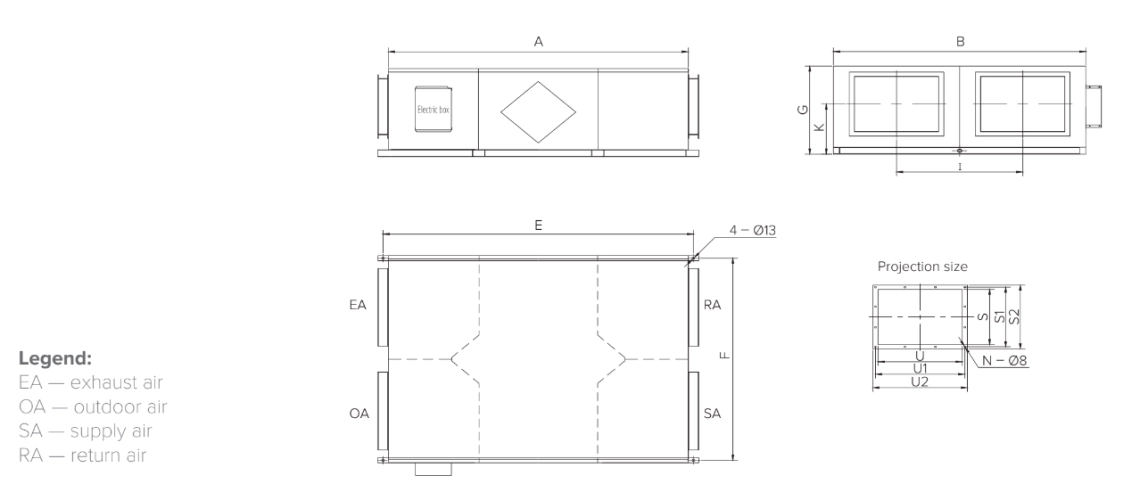

Mått för

Ventilationsaggregat MV1500I-W - MV3000I-W

Modell	A	B	E	F	G	I	K	S	S1	S2	U	U1	U2
MV1500I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2000I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2500I-W	1560	1400	1610	1370	580	700	335	350	375	400	500	525	550
MV3000I-W	1660	1500	1710	1470	650	750	405	350	375	400	500	525	550

Alla mått är i millimeter.

dimensions_3

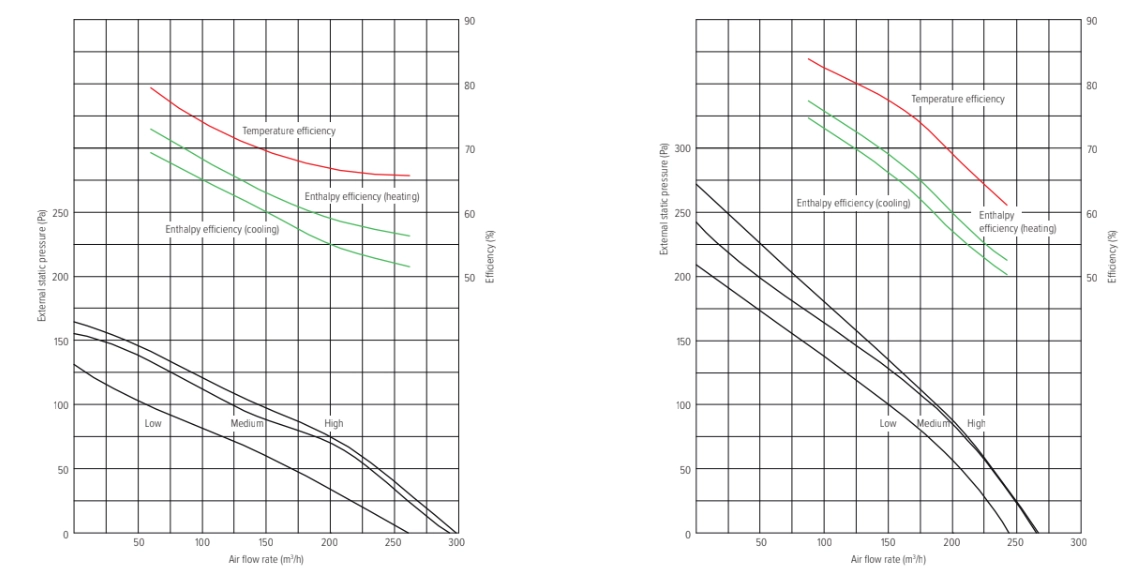

Parametrar för prestanda

Ventilationsaggregat MV200I-W / Ventilationsaggregat MV400I-W

Performance parameters

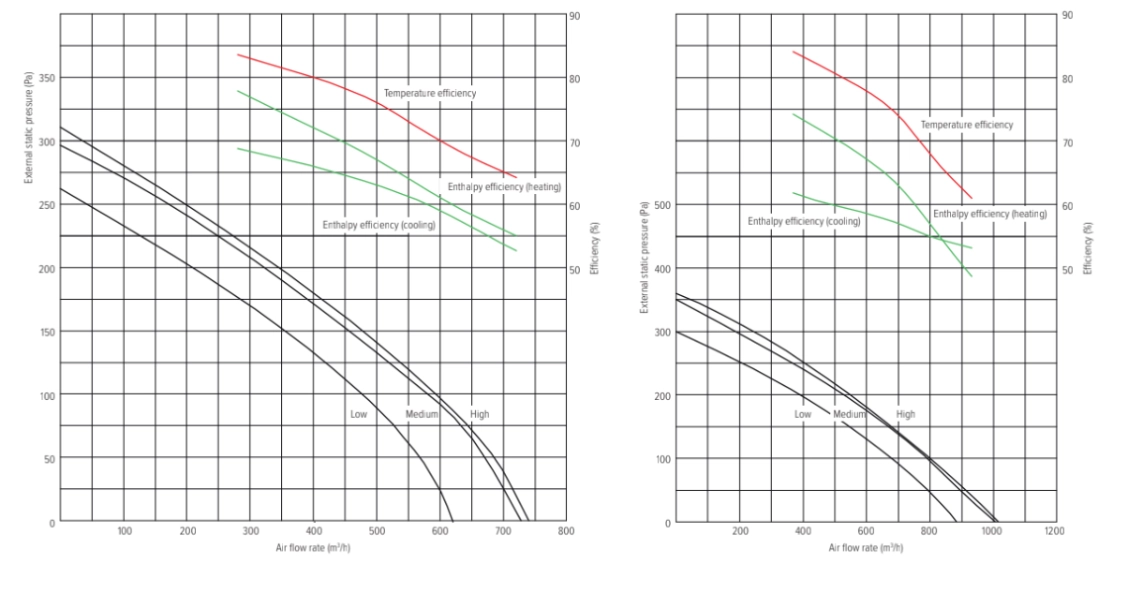

Parametrar för prestanda

Ventilationsaggregat MV600I-W / Ventilationsaggregat MV900I-W

Performance parameters_2

Parametrar för prestanda

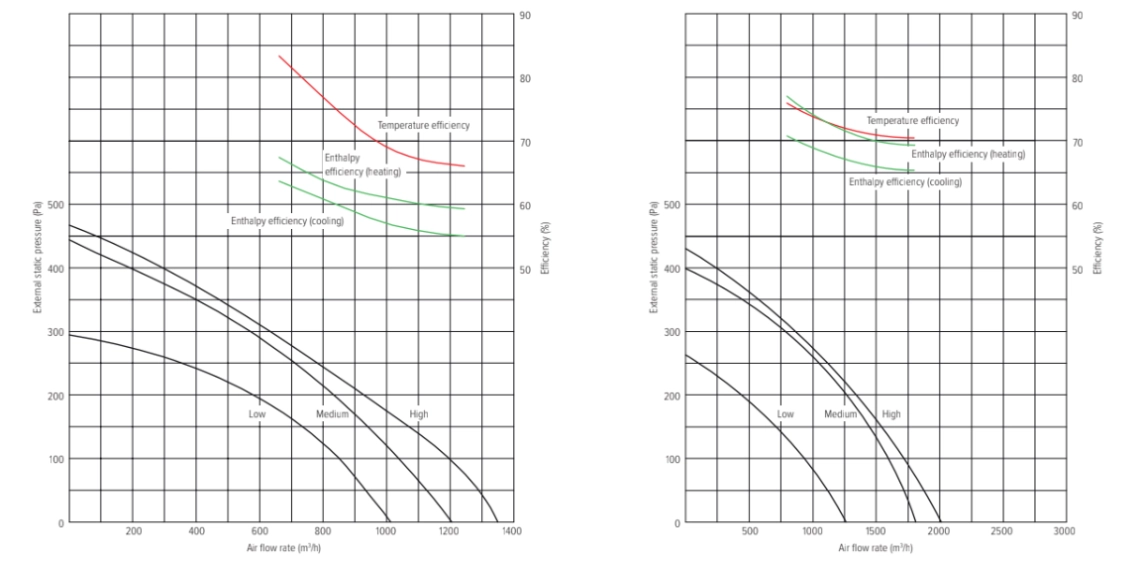

Ventilationsaggregat MV1100I-W / Ventilationsaggregat MV1500I-W

Performance parameters_3

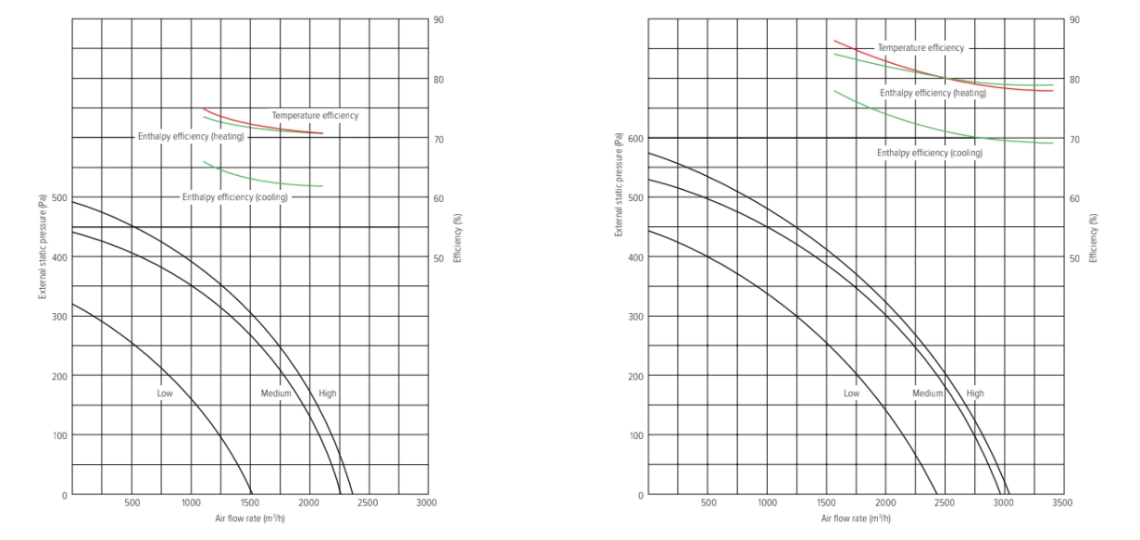

Parametrar för prestanda

Ventilationsaggregat MV2000I-W / Ventilationsaggregat MV2500I-W

Performance parameters_4

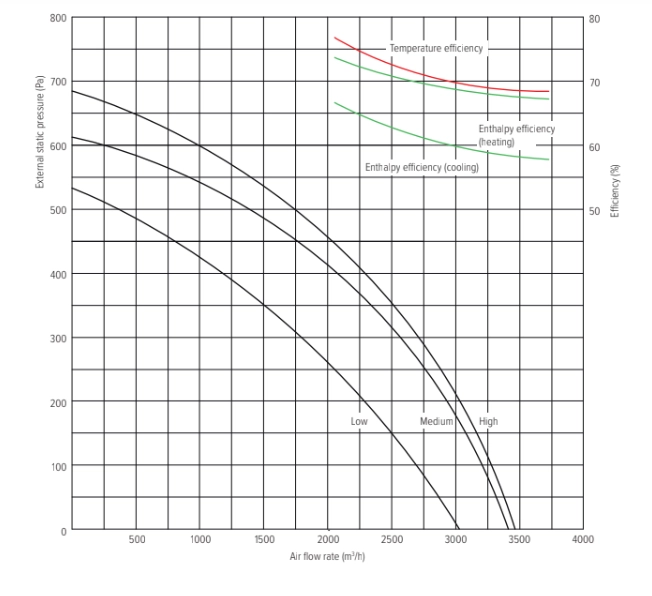

Parametrar för prestanda

Ventilationsaggregat MV3000I-W

Performance parameters_5
