Väggmonterade fläktkonvektorer FHW-serien

Väggmonterad fläktkonvektor för sofistikerade interiörer. De eleganta linjerna i dess kropp kommer att bli en förlängning av ditt rum. Designad i Italien. Det miljövänliga plasthöljet och det tvättbara filtret som är lätt att ta bort ger en hälsosam atmosfär i ditt hem. 4 kapacitetsstorlekar kan inte bara kyla vilket rum som helst i ditt hus under den varma sommaren, utan också värma det under den kalla vintern

Kylningskapacitet: 1,23 ... 3,76 kW

Uppvärmningskapacitet: 1,34 ... 4,28 kW

Väggmonterade fläktkonvektorer FHW-serien

FHW fläktkonvektorer kan anslutas till ett Modbus-nätverk, vilket gör att du kan ansluta till Smart Home-systemet och automatisera klimatkontrollen i huset.

FHW series

Fördelar med Myconds väggmonterade fläktkonvektorer:

2/3-vägsventil och kondensatpump kan monteras i höljet som tillval.
BLDC-fläktmotor som tillval.
Elektrisk värmare som tillval.

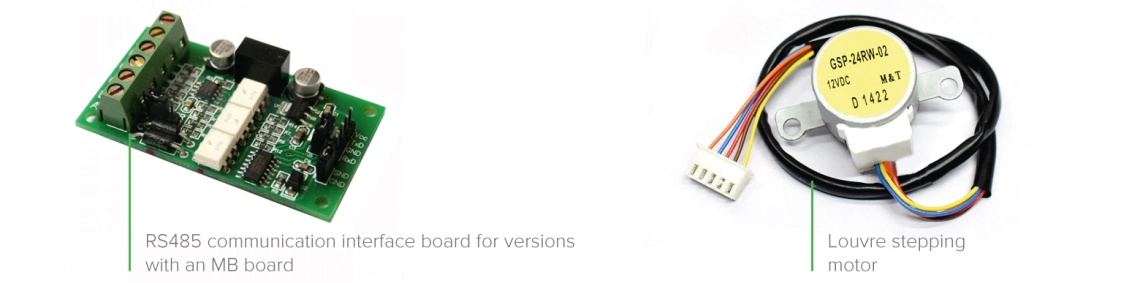

Konfiguration av utrustning :

FWH-1 utan styrkort (extern termostat krävs)
FWH-T1 med styrkort och IR-mottagare (IR-fjärrkontroll ingår)
FHW-MB1 med styrkort och Modbus-modul (IR-fjärrkontroll som tillval)

Equipment configuration

couple of young people

Specifikationer	Enheter	FHW1						FHW2
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6
		min.	genomsnitt		max.			min.		medelvärde.		max.
Luftflöde	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Total kylkapacitet	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Känslig kylkapacitet	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Uppvärmningskapacitet	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Tryckförlust (kylning)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Tryckförlust (uppvärmning)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Effektförbrukning	W	12	14	17	18	24	30	12	14	18	20	24	32
Ljudeffektnivå	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Ljudtrycksnivå (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specifikationer	Enheter	FHW3						FHW4
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6
		min.	genomsnitt		max.				min.		genomsnitt		max.
Luftflöde	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Total kylkapacitet	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Känslig kylkapacitet	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Uppvärmningskapacitet	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Tryckförlust (kylning)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Tryckförlust (uppvärmning)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Effektförbrukning	W	16	21	26	29	38	46	17	23	27	32	35	48
Ljudeffektnivå	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Ljudtrycksnivå (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specifikationerna avser följande driftsparametrar:
KYLNING. Temperatur på inkommande luft: +27 °C (torr bulb) +19 °C (våt bulb) Vattentemperatur inlopp/utlopp: +7/12 °C
UPPVÄRMNING. Temperatur inloppsluft +20 °C. Vattentemperatur inlopp/utlopp: +50/45 °C.
* Ljudtrycksnivån är 9 dB(A) lägre än ljudeffektnivån och avser ett rum med en volym på 100 m3 och en ljudreflektionstid på 0,5 s.

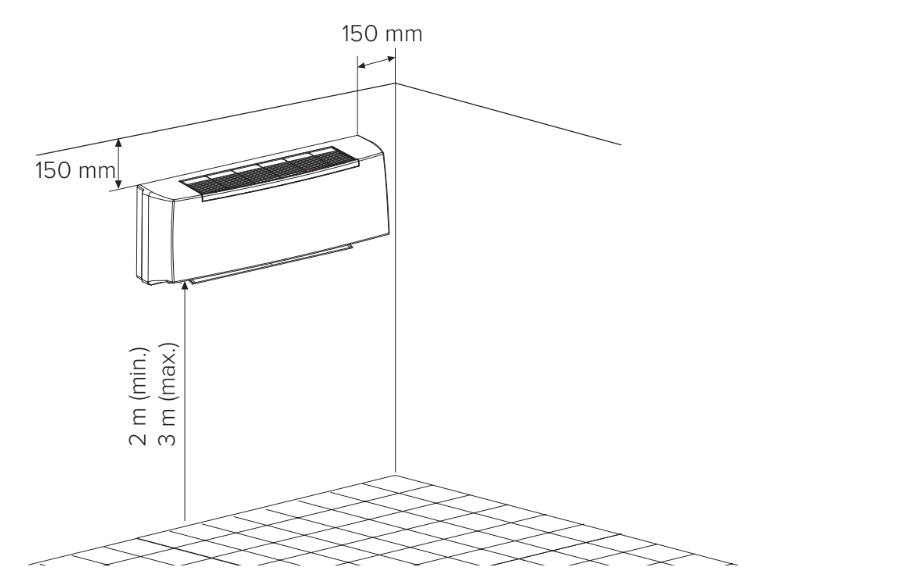

Installationsmetod

Installation method

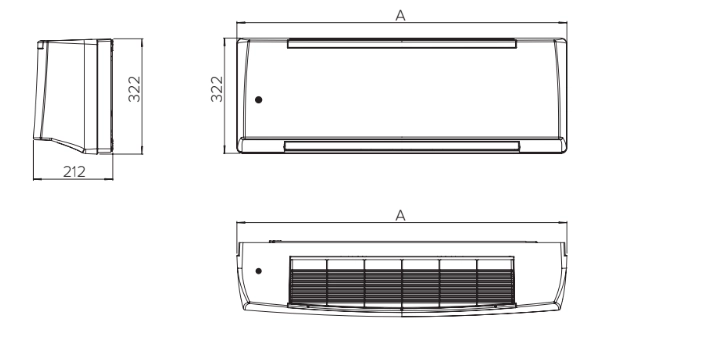

Mått och dimensioner

Allmänt arrangemang

Dimensions

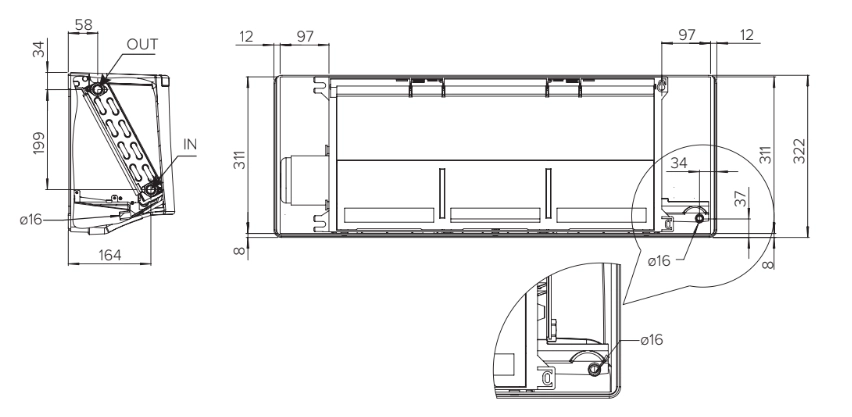

Installationsavstånd

Installation distances

Installationsavstånd

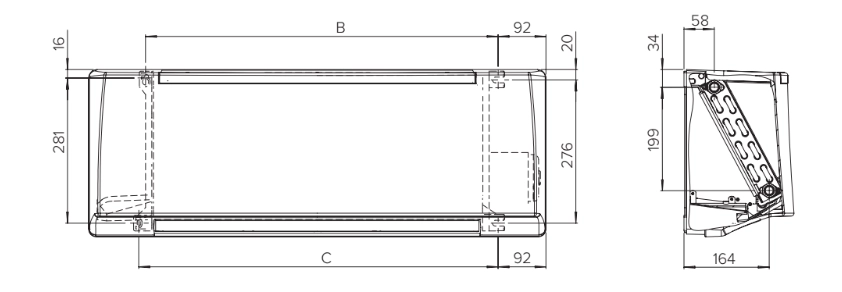

Mått på FHW-enheter

Modell	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Vikt för FHW-enheter

Modell	Nettovikt (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Utan ventil	12	12	16	16
Med ventil	13	13	17	17
