Splitvärmepumpar BeeSmart-serien

En idealisk lösning för miljövänlig uppvärmning och kylning till låg kostnad. Med energiklassning A+++ ger vår BeeSmart-värmepump kostnadseffektiv och miljövänlig uppvärmning. Den är också extremt tyst. Användning av ekologiskt köldmedium R32 med lågt GWP gör Smart-serien miljövänlig för vår planet
Kylningskapacitet: upp till 15,8 kW
Uppvärmningskapacitet: upp till 18,5 kW
Splitvärmepumpar BeeSmart-serien

Värmepumpen BeeSmart utnyttjar gratisvärmen i den omgivande luften så effektivt som möjligt för att göra ditt hus bekvämt både på vintern och på sommaren. Med den multifunktionella styrenheten med pekskärm är hela systemet otroligt enkelt och lätt att använda.

heat pump BeeSmart utilizes the free heat contained in the ambient air efficiently

Den uppgraderade värmepumpen i BeeSmart-serien i splitutförande med värmekapacitet 9,2 / 11,6 / 15,3 / 18,5 kW (A7/W35) för uppvärmning, kylning och tappvarmvatten.

Värmepumpsstyrningen med pekskärm säkerställer väderberoende uppvärmning/kylning av hela systemet baserat på utomhuslufttemperaturen, bekväm varmvattenförsörjning samt styrning av en extra värmekälla. Med stöd för fjärrstyrning via smartphone är hela systemet extremt enkelt och bekvämt att använda.

Mycond BeeSmart har utvecklats med tanke på maximala energibesparingar tack vare den extremt höga SCOP-klassificeringen och möjligheten att kombinera olika uppvärmningsanordningar för att kontinuerligt optimera energiförbrukningen i hela systemet.


Den sofistikerade styrlogiken hanterar hela systemet på ett kreativt sätt och möjliggör integrering med andra vanliga styrsystem för att uppfylla de komplexa kraven i olika applikationer, för högeffektiv drift samtidigt som energiförbrukningen minimeras.

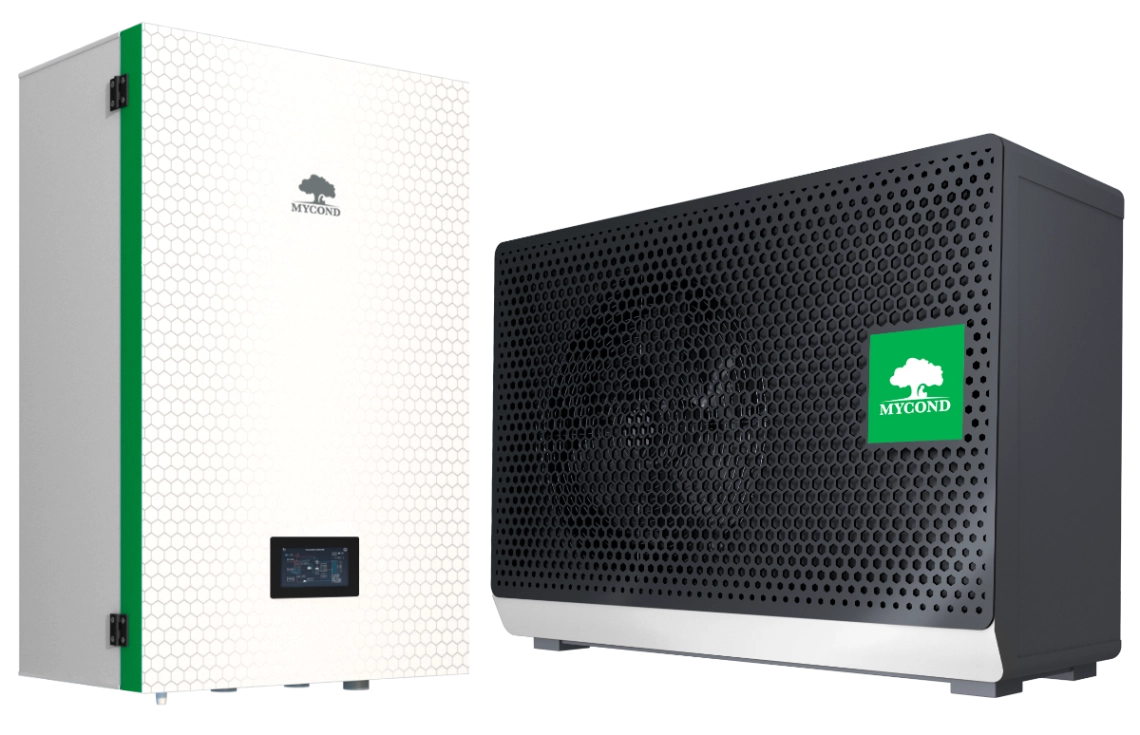

Utomhusenhet

  • Uppvärmningskapacitet 9,2 / 11,6 / 15,3 / 18,5 kW (A7/W35)
  • Värmedrift vid utomhustemperatur ner till -25 °C
  • Kylningskapacitet 7,2 / 8,3 / 13,0 / 15,8 kW (A35/W7)
  • Justerbar kapacitet tack vare inverterkompressorn Mitsubishi
  • Energibesparande fläkt med variabel hastighet
  • Låg ljudnivå från utomhusenheten
  • Belagd förångare med korrugerade lameller för högre effektivitet
  • 4-vägs omriktarventil
  • Elektronisk expansionsventil (EEV)
  • Köldmedium R32
  • Värmeband, som frostskydd för utomhusenhetens kondensatpanna

Inomhusenhet

  • Integrerad plattvärmeväxlare
  • Integrerad omkopplingsventil "Uppvärmning/Vattenburen värme"
  • Integrerad högeffektiv cirkulationspump med inverterstyrning
  • Integrerad 6 kW elektrisk värmare
  • Integrerad säkerhetsventil och tryckmätare
  • Integrerad övervakning av flödeshastighet
  • Väderkompenserad styrenhet för värmepump med pekskärm i färg
  • Fäste för väggmontering

Kontrollsystem

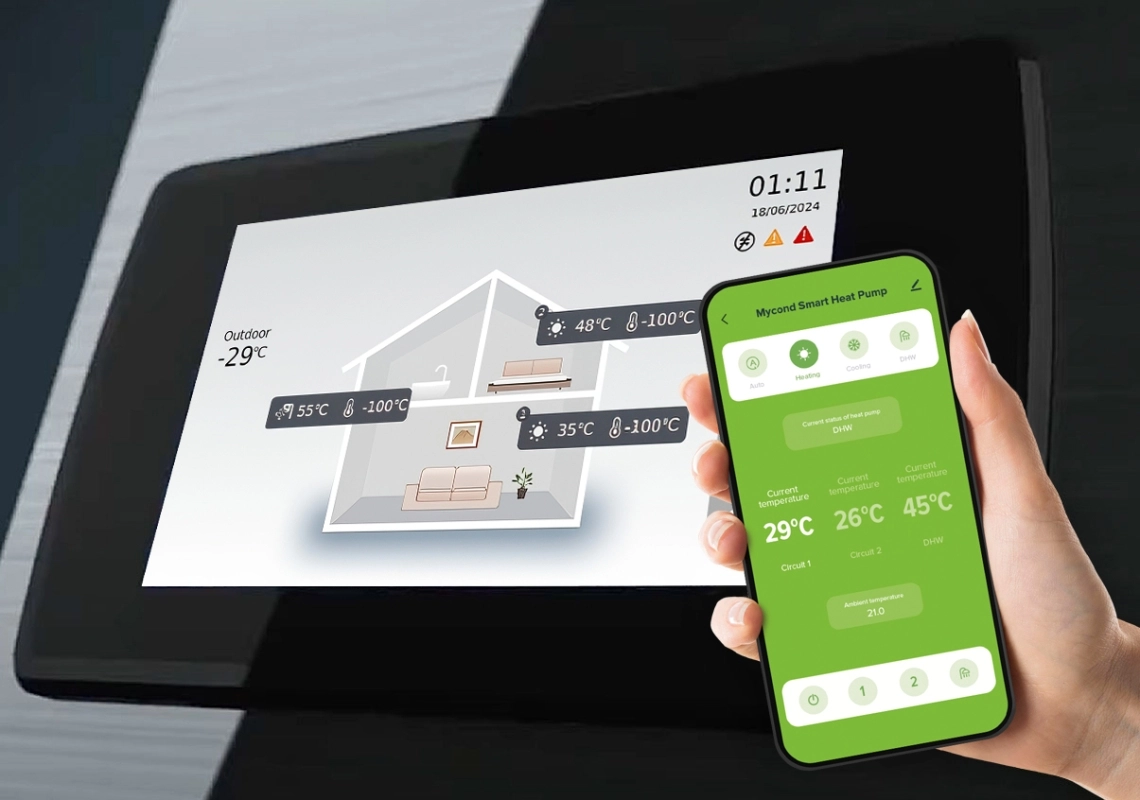

Med en 7" pekskärm kan EcoTouch kombinera olika uppvärmningsutrustningar för att optimera energiförbrukningen för hela systemet som helhet.
Den sofistikerade styrlogiken hanterar systemkomponenterna på ett smart sätt och möjliggör integrering med andra vanliga styrsystem för att uppfylla de komplexa kraven i olika applikationer, för högeffektiv drift samtidigt som strömförbrukningen minimeras.

Med Wi-Fi-modulen kan den dessutom arbeta på distans med Mycond App via smartphone.

Huvudsakliga funktioner:

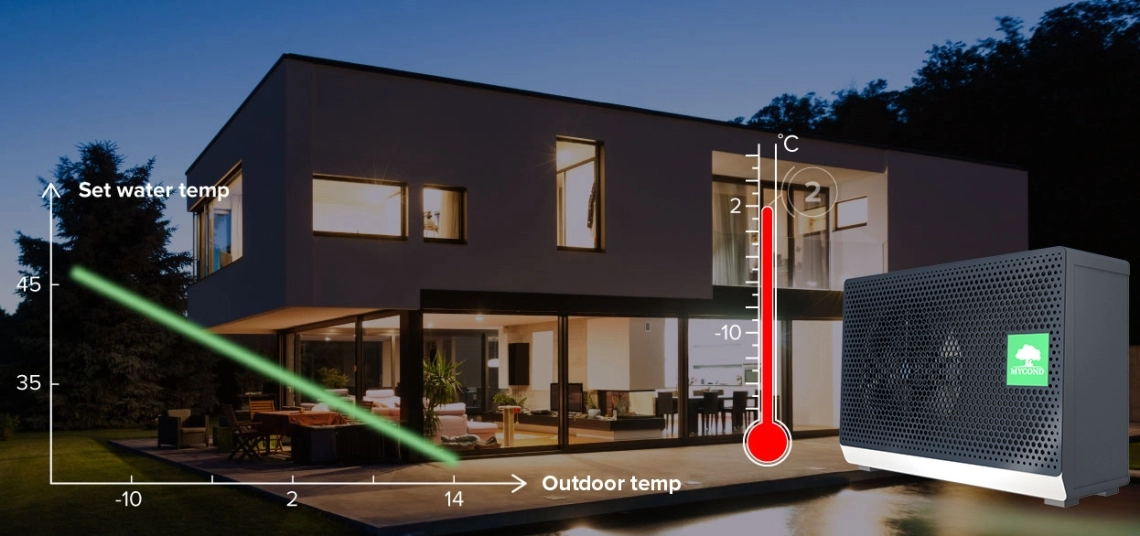

Funktion för värmekurva

Med hjälp av Smarts egenutvecklade värmekurvelogik kan användarna ställa in systemet för att uppfylla sina optimala komfortnivåer baserat på förändrad värmebehov, isoleringsnivåer etc.

BeeSmart-systemet kan justera utloppsvattentemperaturerna baserat på omgivningstemperaturen, genom att kontinuerligt övervaka och justera den i motsatt riktning med de aktuella omgivande temperaturnivåerna för att säkerställa det optimala i bostadsutrymmena.

Funktion för reglering av rumstemperatur

Förutom funktionen för reglering av vattentemperaturen kan användarna också välja att reglera temperaturen på uppvärmningsvattnet genom att ställa in den på sina styrenheter baserat på rumstemperaturen.

I det här läget kommer värmepumpen att styra framledningstemperaturen och arbeta för att uppnå och bibehålla den inställda rumstemperaturen.

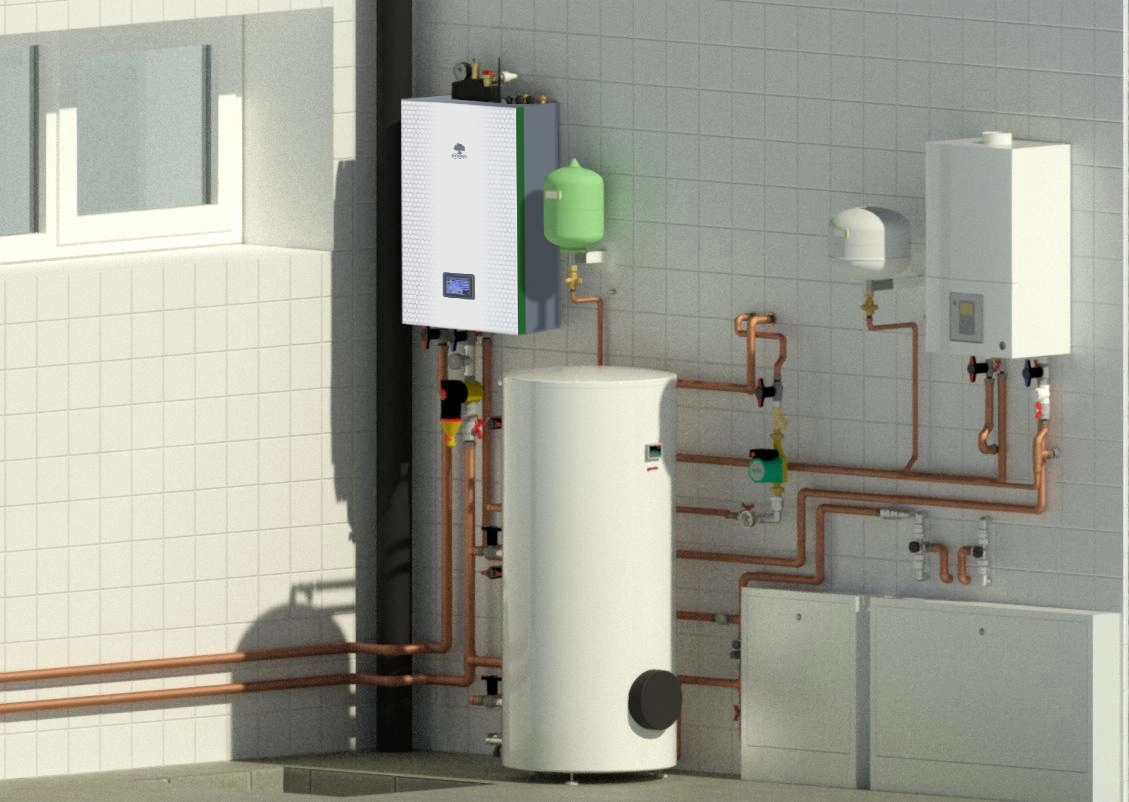

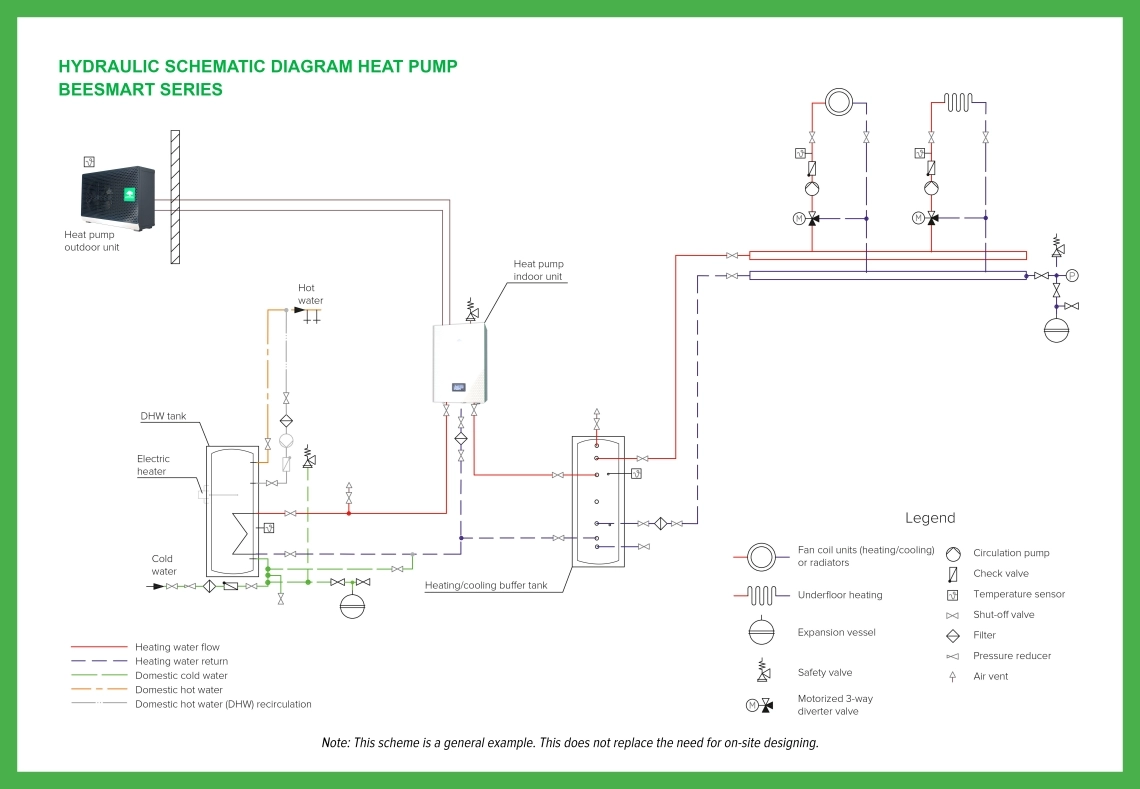

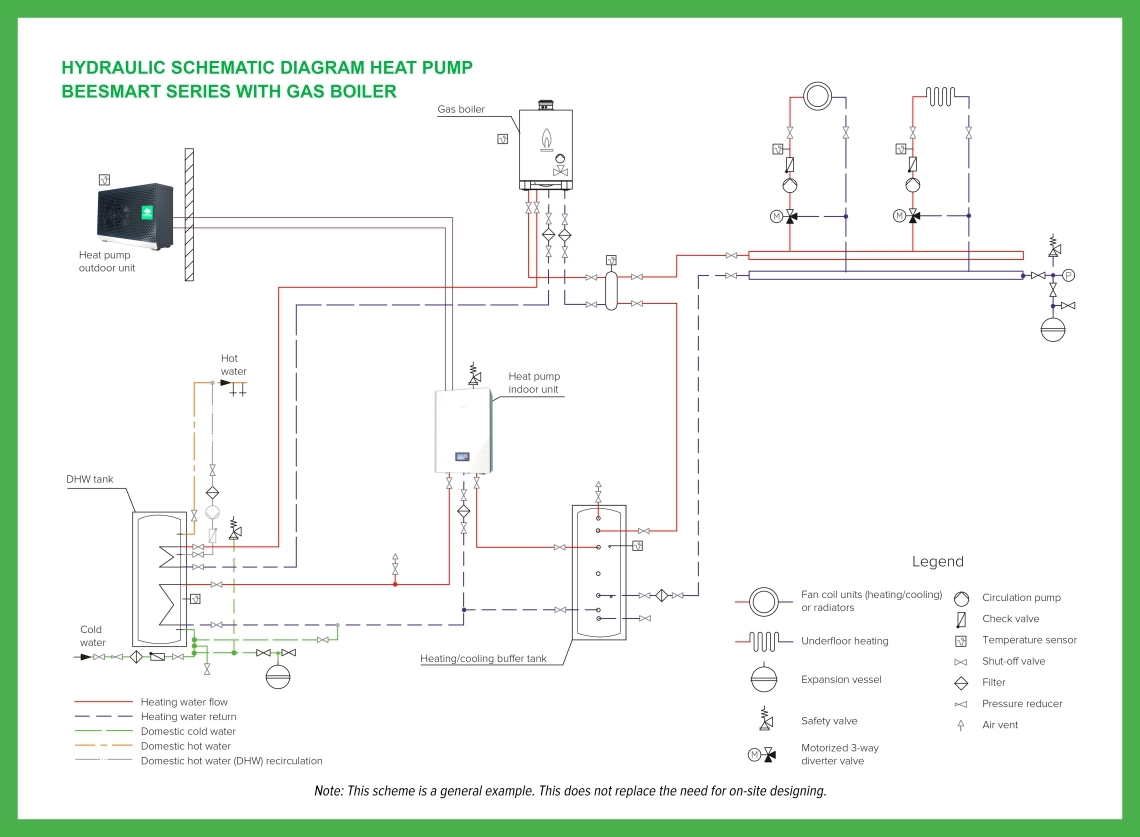

Styrning av två oberoende värmekretsar med en blandningsventil

Olika värmesystem kräver olika nivåer av vattentemperaturer, t.ex. golvvärmesystem och radiatorvärmesystem. BeeSmart-systemet ger användarna möjlighet att ställa in två separata värmekurvprogram för olika vattentemperaturer.
En lågtemperaturkurva för golvvärme och en högtemperaturkurva för radiatorerna. När vatten med hög temperatur krävs kör BeeSmart en kurva med hög värmekrav.

När vatten med hög temperatur inte längre behövs eller efter att den har uppnåtts växlar enheten automatiskt till drift med låg värmekrävande kurva med lägre inställda vattentemperaturer för en mer ekonomisk och energibesparande drift.

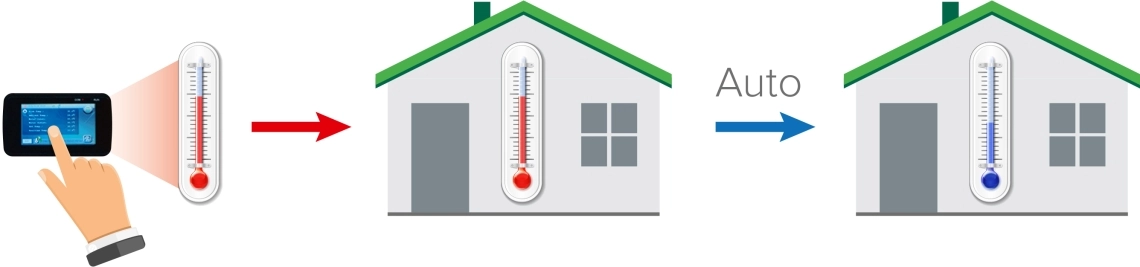

Automatisk växling mellan värme och kyla

BeeSmart-enheten har en automatisk värme-/kylväxlingsfunktion som gör det möjligt för användaren att få en helt obevakad automatisk drift av systemet. Användaren kan välja att ställa in det här läget så att det fungerar baserat på omgivningstemperaturen, rumstemperaturen eller en signal från andra externa enheter.

Viloläge

I detta läge justerar BeeSmart-systemet utloppsvattentemperaturen eller rumstemperaturen för att spara energi och sänker driftsljudet genom att minska kompressorns och fläktmotorns arbetshastighet för optimal sovkomfort.

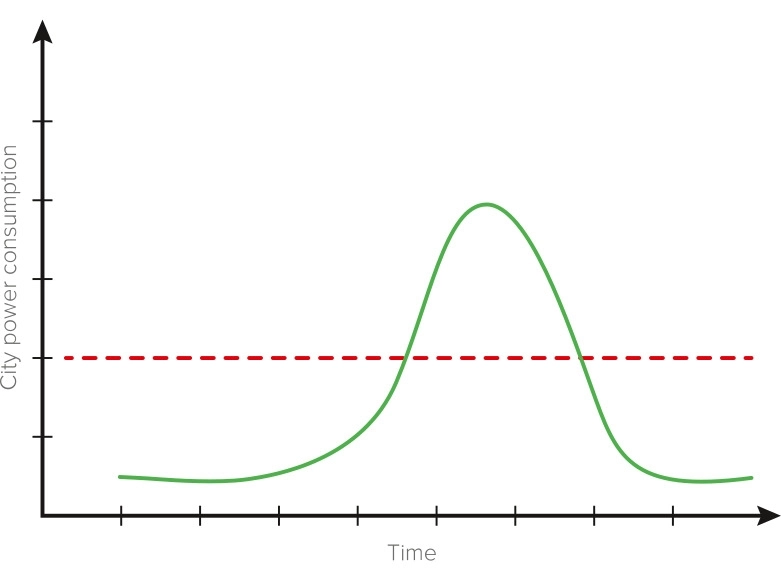

Funktion för att undvika toppar i strömförbrukningen

I vissa länder eller regioner uppmuntrar kraftbolag människor att använda mindre ström vid topptid genom att justera sin prissättning för förbrukad ström baserat på vissa tider på dagen, kallad topptid.

BeeSmart-systemet har förmågan att ta emot de relaterade signalerna från kraftbolaget och justera sin drift eller till och med eller justera eller till och med stoppa sin drift när signalen tas emot.
När denna funktion är aktiverad kan användaren ställa in driften av vattenpumpen och styrsignalen till andra värmekällor, som gaspannor. Den här funktionen är ett utmärkt verktyg för att maximera energibesparingarna.

Ekonomisk drift

När omgivningstemperaturen sjunker, sjunker också värmepumparnas uppvärmningseffektivitet. I vissa länder eller regioner, när omgivningstemperaturen sjunker till en viss nivå, kan det bli mer ekonomiskt att använda andra värmekällor, t.ex. en gaspanna, än att använda värmepumpen.

BeeSmart-enheten gör det möjligt för användaren att sluta köra värmepumpen och slå på andra värmekällor när den omgivande
temperaturen sjunker till en viss nivå.

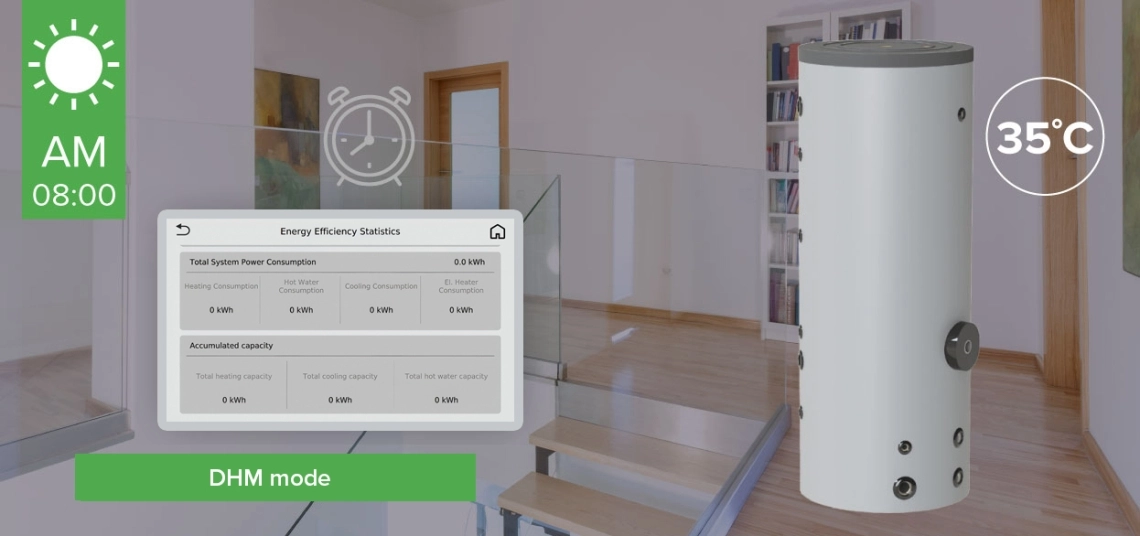

Optimerat läge för tappvarmvatten

Varmvattenberedning bör ha högsta prioritet i alla värmesystem (om det ingår). BeeSmart erbjuder en förbättrad 2-stegs logik för produktion av varmvatten, som gör det möjligt för användarna att bättre tillgodose värmekraven, samtidigt som varmvattenberedningen också är hållbar. Användarna kan välja att köra systemet för varmvatten med hög temperatur när värmebelastningen är låg och för varmvatten med medelhög temperatur när värmebelastningen är hög.

Semesterläge

Det inbyggda semesterläget gör det möjligt för användaren att ställa in systemet så att det arbetar med minimerade semesterinställningar mellan den programmerade start- och sluttiden för semesterperioderna. I det här läget arbetar BeeSmart för att upprätthålla de minimala temperaturerna som krävs för att spara maximal mängd energi.

Systemet växlar tillbaka till normalläge vid semesterlägets sluttid, så att användarna välkomnas med rätt uppvärmningstemperatur och varmvatten när de återvänder från semestern.

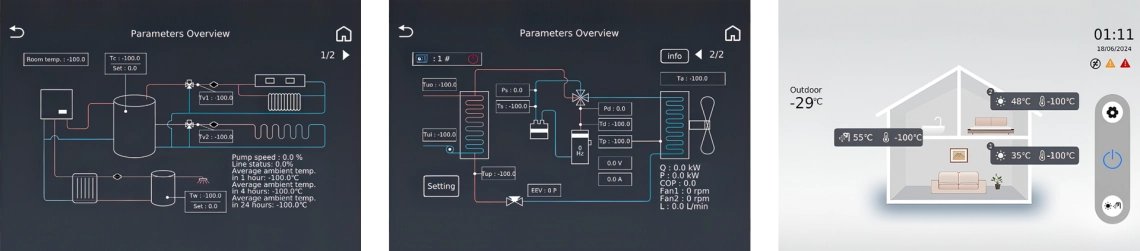

Visning av enhetens arbetsstatus

Installatören och användaren kan se enhetens driftstatus i realtid, t.ex. arbetsspänning/-ström, vattenflöde, enhetens kapacitet, COP, temperaturavläsningar, systemets höga och låga tryck osv.

Enkel integrering av externa apparater

Mycond BeeSmart-systemet gör det möjligt att ansluta andra externa apparater. Styrsystemet är integrerat med standard Modbus, som kan reagera på 0-10V-signaler från andra apparater.

Uppdatering av programvara

BeeSmart-enheten är utrustad med en USB-port för eventuella framtida programuppdateringar och förbättringar.

Ram med bricka för utomhusenhet

  • Övergripande mått: 1200W x 500D x 440H (mm).
  • Installationsbredden är justerbar från 580 till 1120 mm.
  • Färg - RAL 7024
  • Höjdjusterbara fötter.
  • Bricka med dräneringshål.
  • Levereras ej med elektrisk värmekabel.


BeeSmart series

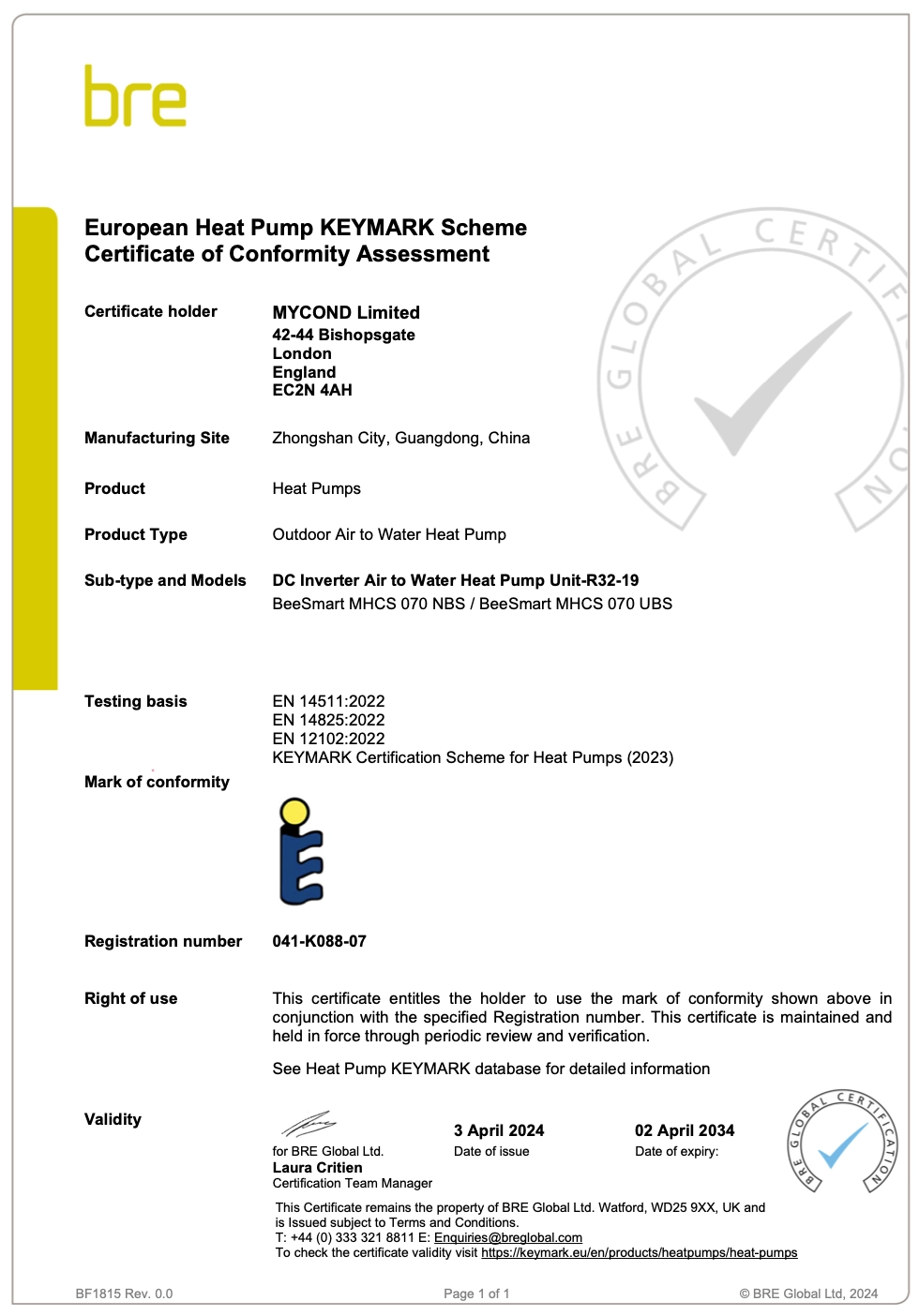

Keymark certification

MYCOND CERTIFIERAD ENLIGT STANDARDEN HEAT PUMP KEYMARK


Heat Pump Keymark-certifieringen är ett internationellt erkänt kvalitetsmärke som intygar att Myconds värmepumpar uppfyller de högsta europeiska och internationella standarderna för effektivitet, tillförlitlighet och miljövänlighet. Denna certifiering baseras på oberoende tester och inspektioner som säkerställer att värmepumpar med detta kvalitetsmärke uppfyller de deklarerade tekniska egenskaperna och är effektiva vid användning.

Heat Pump Keymark utvecklades av värmepumpsindustrin 2015 men ägs av CEN. Systemet är öppet för alla certifieringsorgan i Europa.

Specifikationer Enhet MHCS 035 NBS
MHCS 035 UBS
MHCS 045 NBS
MHCS 045 UBS
MHCS 050 NBS
MHCS 050 UBS
MHCS 070 NBS
MHCS 070 UBS
Uppvärmningskapacitet (А7/W35) kW 9,2 11,6 15,35 18,5
Prestandakoefficient COP (А7/W35) 4,38 4,3 4,78 4,47
Uppvärmningskapacitet min/max (А7/W35) kW 4,3...9,2 5,5...11,6 6,0...15,35 9,2...18,5
Maximal värmekapacitet (А-7/W35) kW 5,7 7,65 10,5 12,6
Prestandakoefficient COP (А-7/W35) 2,97 2,99 3,27 3,12
Maximal kylkapacitet (A35/W7) kW 7,2 8,3 13,0 15,8
EER (A35/W7) 2,8 2,9 2,96 2,85
Omgivningstemperatur vid drift (uppvärmning) °C -25...+43 -25...+43 -25...+43 -25...+43
Omgivningstemperatur vid drift (kylning) °C +8...+45 +8...+45 +8...+45 +8...+45
Maximal framledningstemperatur °C +55 +55 +55 +55
Typ av köldmedium R32 R32 R32 R32
Strömförsörjning V / Hz 230V / 50Hz 230V / 50Hz 400V / 50Hz 400V / 50Hz
Ljudeffektnivå (inomhus-/utomhusenhet) dB(A) 44/52 44/52 44/59 44/61
Energieffektivitetsklass
- användning vid låga temperaturer (W35) A+++ A+++ A+++ A+++
- Användning vid medelhög temperatur (W55) A++ A++ A++ A++

Mått och dimensioner

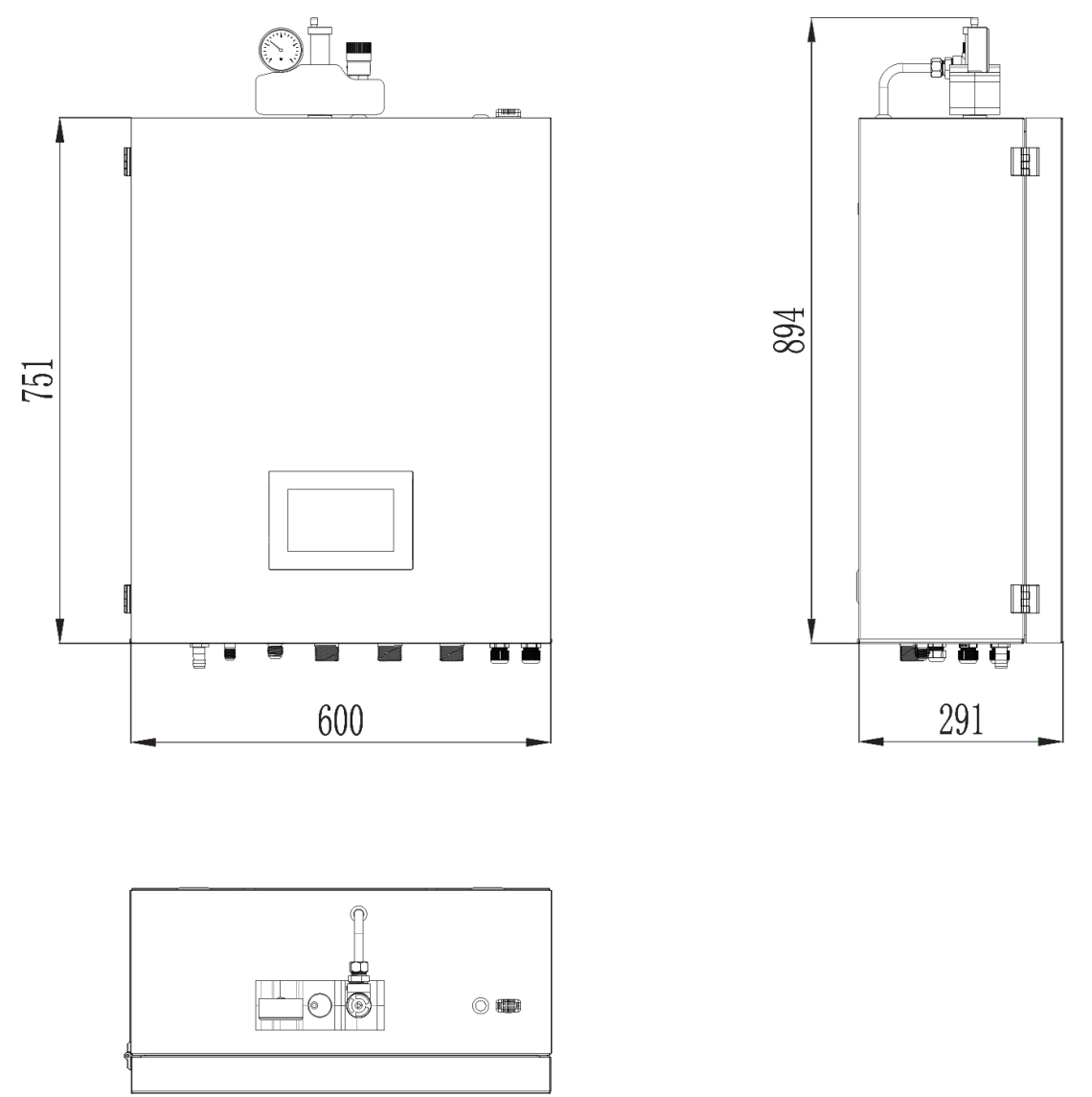

Utseende och mått för MHCS 035 NBS, MHCS 045 NBS inomhusenhet


Appearance and dimensions of MHCS 035 NBS, MHCS 045 NBS indoor unit

Mått och dimensioner

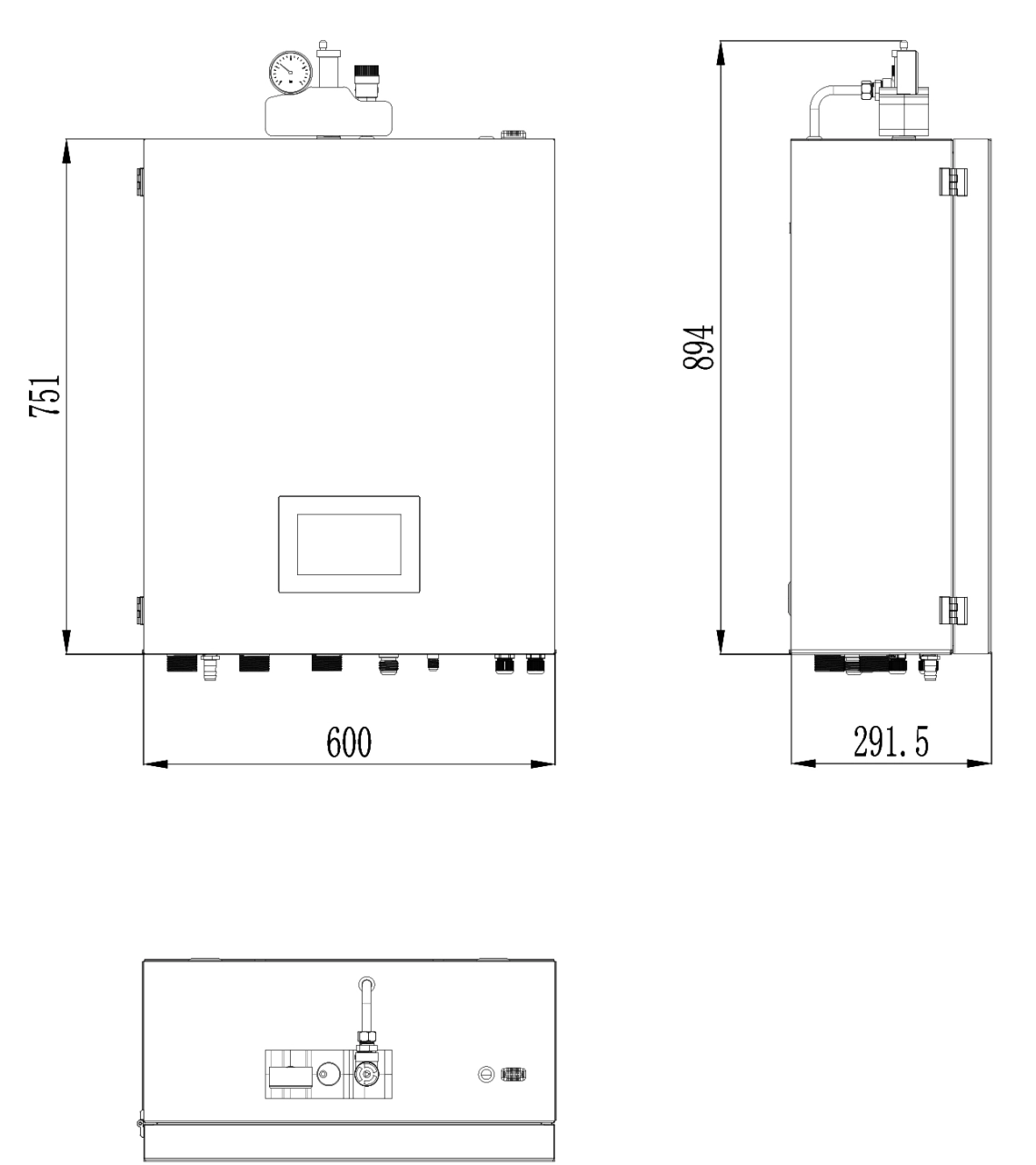

Utseende och mått för MHCS 050 NBS, MHCS 070 NBS inomhusenhet


Appearance and dimensions of MHCS 050 NBS, MHCS 070 NBS indoor unit

Utseende och mått

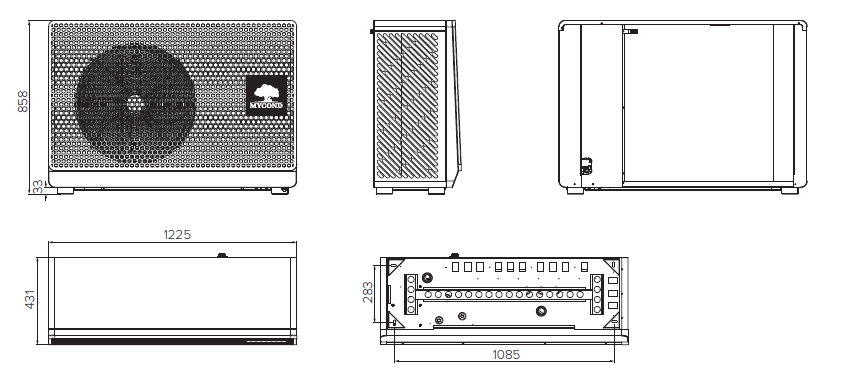

Utseende och mått för MHCS 035 UBS, MHCS 045 utomhusenhet


Appearance and dimensions of MHCS 035 UBS, MHCS 045 outdoor unit

Mått och dimensioner

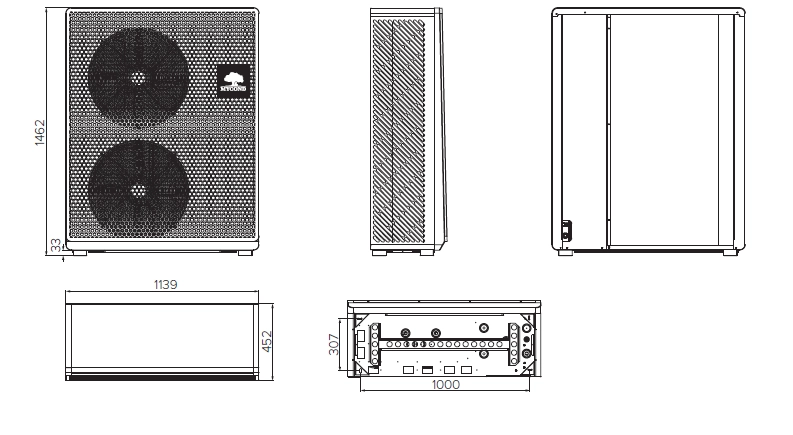

Utseende och mått för MHCS 050 UBS, MHCS 070 UBS utomhusenhet

Appearance and dimensions of MHCS 050 UBS, MHCS 070 UBS outdoor unit
