Modulär värmepump STANDARD MCU-YH-serien

Hög effektivitet, energibesparing och miljöskydd

Värmepumpen använder ett miljövänligt köldmedium R410A. Det är ett klorfritt, stabilt och giftfritt köldmedium som inte bryter ned ozonskiktet och som är säkert för miljön. Detta köldmedium säkerställer effektiv värmeöverföring, vilket innebär högre kapacitet för den modulära värmepumpen och lägre energiförbrukning.

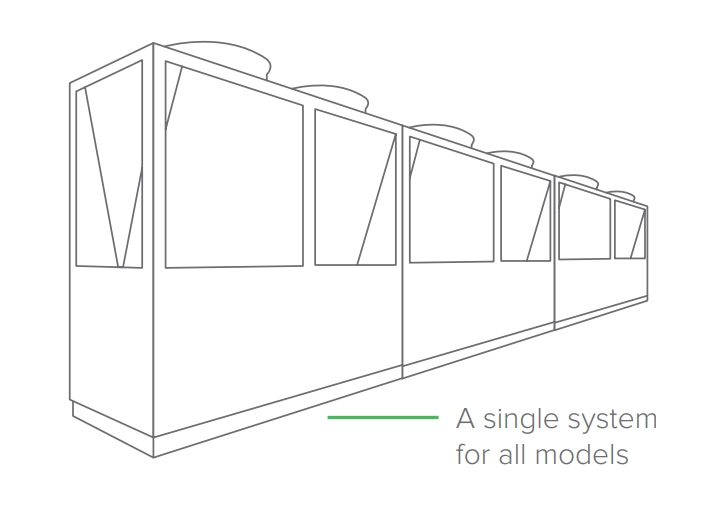

Modulär design

Den unika egenskapen hos serien är dess modulära design med möjlighet att kombinera upp till 16 moduler (165YH, plus upp till 8 moduler) i ett enda system. Denna funktion gör det möjligt att utöka kapaciteten till över 1 MW med antalet kapacitetssteg som är lika med antalet kompressorer, så att du kan ha upp till 32 kapacitetssteg med 16 kylarmoduler (i modeller med dubbla kompressorer). Hela systemet styrs via en enda fjärrkontroll som är ansluten till mastermodulen, medan resten är slavmoduler. Detta resulterar i en monoblockvärmepump med N-moduler.

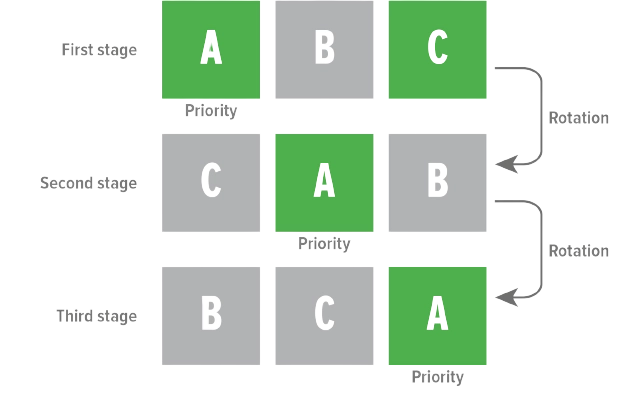

Flytande mastervärmepump

Varje enskild värmepump kan fungera som en masterpump: du behöver bara ansluta den en gång till den trådbundna styrenheten. Detta eliminerar problemet med att hela systemet går ur drift när huvudvärmepumpen går sönder.

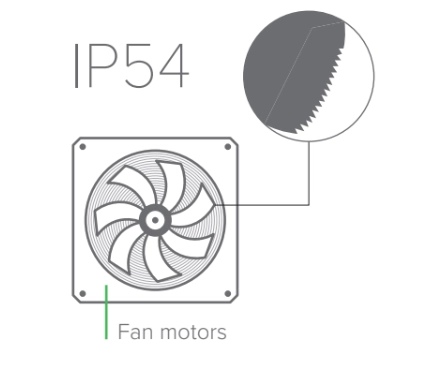

Högeffektiva fläktar

Fläktblad av metall med sågformade kanter ger ökat luftflöde och hög hållfasthet samtidigt som de har låg ljudnivå. Fläktmotorerna med IP54-klassning garanterar säker och tillförlitlig drift även i tuffa väderförhållanden.

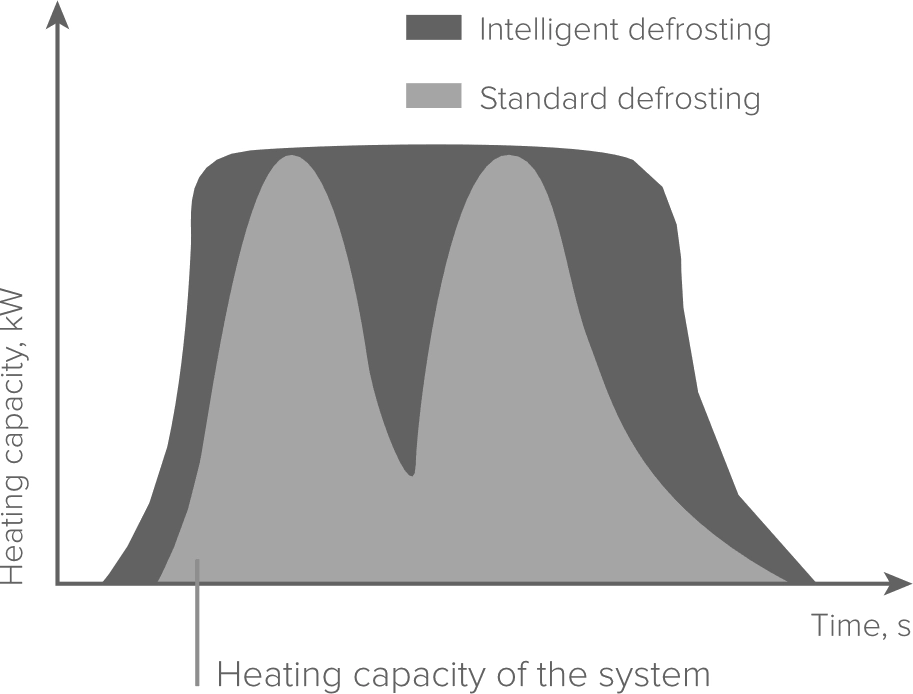

Intelligent avfrostning

Styrenheten känner av den aktuella frysgraden genom att analysera luftflödet, temperaturfallet och köldmedietrycket i värmeväxlaren utomhus. I den första metoden aktiveras och inaktiveras avfrostningen periodiskt med hjälp av en timer. I den andra metoden koordineras starten av avfrostningen med en temperatursensor för utomhusvärmeväxlaren.

Enkelt underhåll

Om du stänger av en av modulerna stoppas inte hela systemet. Därför kan du reparera, felsöka/serva, byta ut eller till och med lägga till en modul när som helst, samtidigt som du kyler eller värmer anläggningen utan avbrott.

Kraftfullt skydd

Värmepumpen är utrustad med ett kraftfullt skydd, inklusive en självdiagnosfunktion som säkerställer en långlivad, stabil och tillförlitlig drift. Värmepumpen kan ställas in så att den snabbt återupptar den aktuella driften efter att strömmen har återställts.

• Skydd mot överbelastning av kompressorn
• Skydd mot högt/lågt tryck
• Skydd mot hög-/lågspänning
• Skydd mot vattenbrist
• Skydd mot kortcykling av kompressorn
• Överhettningsskydd för fläktmotor
• Skydd för strömförsörjning
• Skydd mot avgastemperatur
• Skydd mot vattentemperatur i utlopp

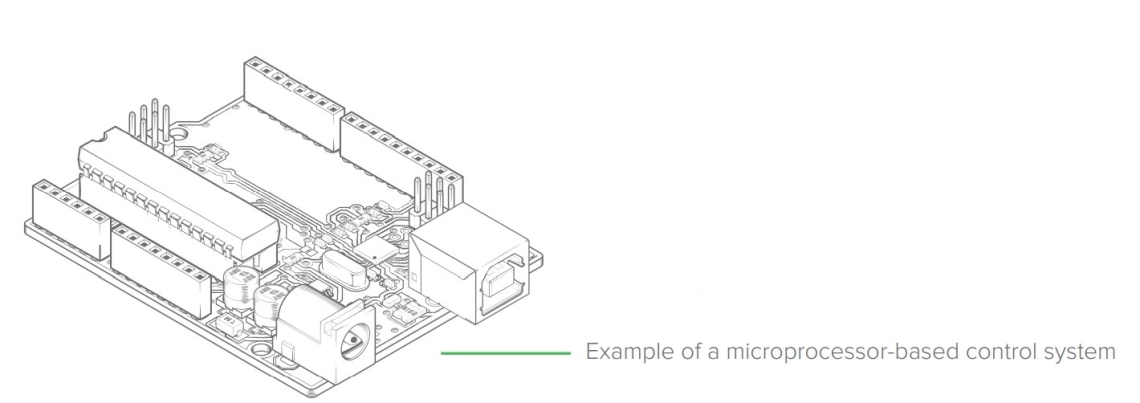

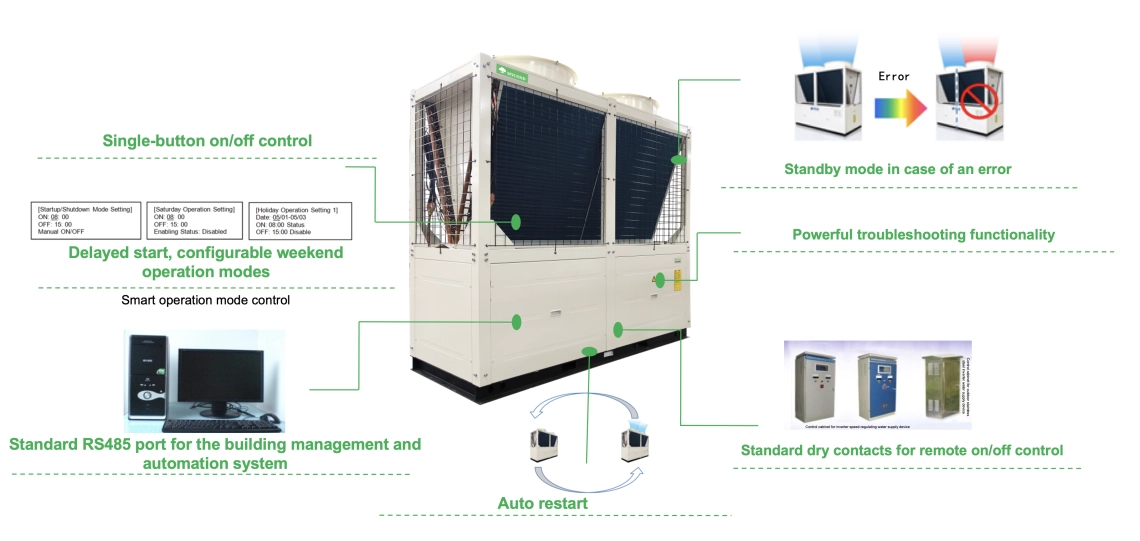

Styrsystem

Värmepumpen är utrustad med ett 3:e generationens mikroprocessorbaserat styrsystem och en toppmodern fjärrkontroll. Det modulära styrsystemet som är inbyggt i värmepumpen har USB-portar för enkelt underhåll och uppgradering av styrprogramvaran.

Modbus

Modbus-kortet ingår som standard, så att värmepumpen kan anslutas till antingen ett nytt eller befintligt styrsystem för bekväm fjärrstyrning och analys via en PC.

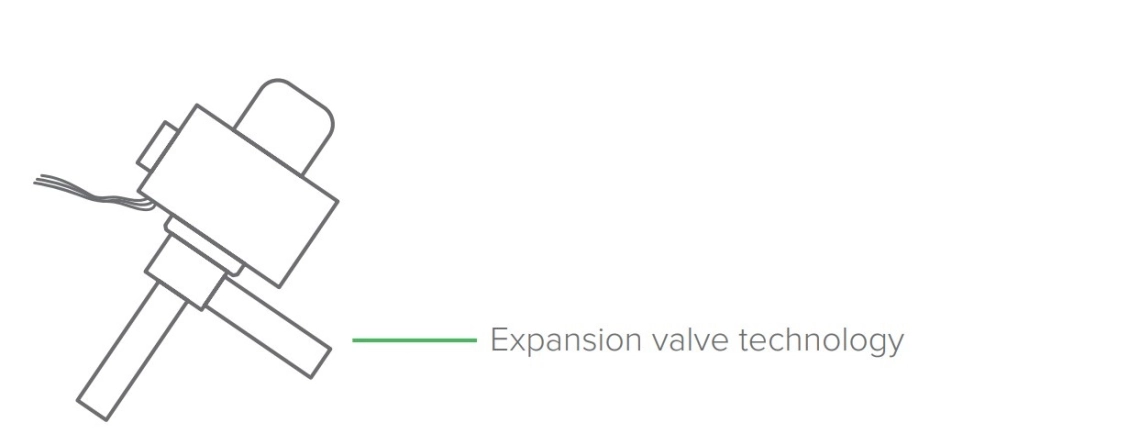

Exakt EXV

Värmepumpen är utrustad med en 480-stegs EXV för exakt styrning av köldmedieflödet. Den patenterade styrtekniken möjliggör snabb och exakt dynamisk justering av köldmedienivån i systemet baserat på belastningsförändringar, vilket avsevärt förbättrar energieffektiviteten.

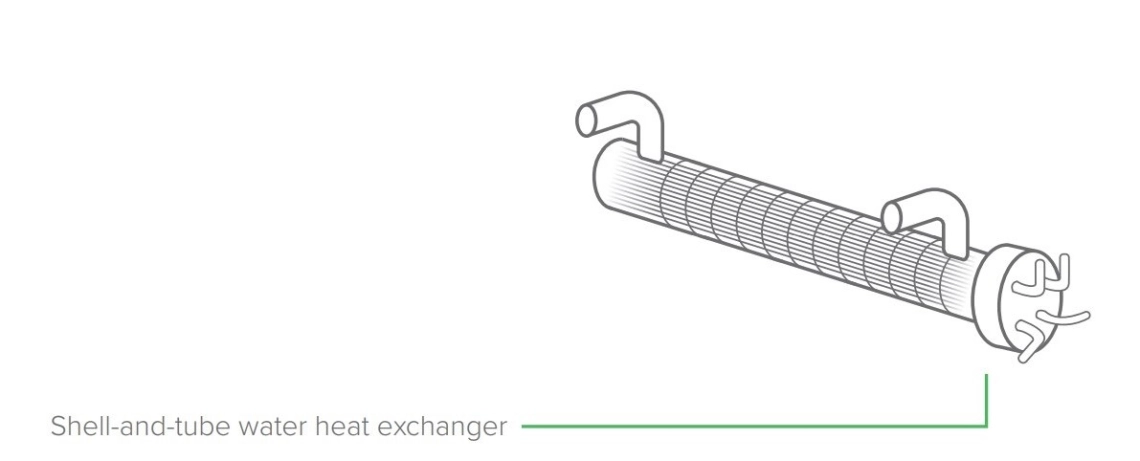

Värmeväxlare med skal och rör

Värmepumpen är utrustad med en högeffektiv skal- och rörvärmeväxlare för vatten. Den räfflade innerytan tillsammans med en skruvformad sektion förbättrar värmeöverföringen, medan utökade vätskekanaler jämfört med en plattvärmeväxlare minskar flödesmotståndet och förhindrar att rören täpps till. Som ett resultat är skal-och-rörvärmeväxlaren mindre känslig för vattenkvalitet och mer frostbeständig.

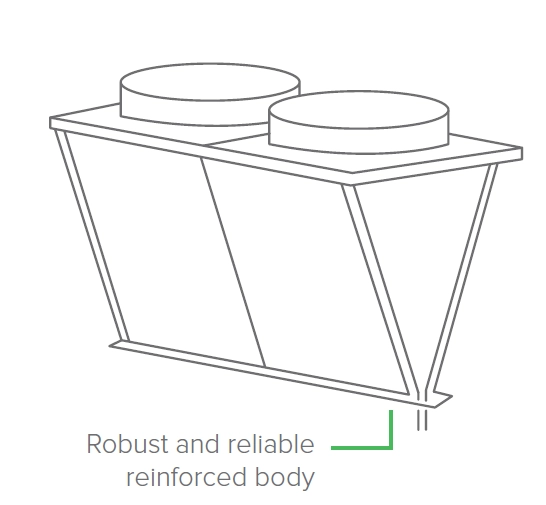

V-formad kondensor

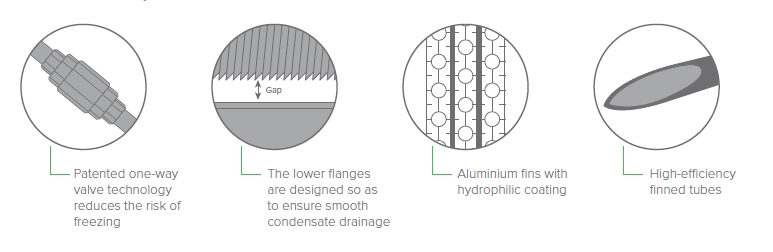

Den speciella V-formade designen på luftvärmeväxlaren ger ökat luftflöde, medan hydrofila aluminiumlameller och korrugerade innerrör förbättrar effektiviteten i värmeöverföringen. Fläktblad av metall och nätgaller ger större tillförlitlighet och skydd mot yttre påverkan. En backventil som är installerad i köldmediekretsen i botten av värmeväxlaren förhindrar cirkulation av lågtempererat köldmedium i uppvärmningsläget, samtidigt som den möjliggör cirkulation av högtempererat köldmedium i avfrostningsläget. Detta förhindrar isbildning och skyddar värmeväxlaren från att frysa.

Den teknik som används förhindrar isbildning och skyddar värmeväxlaren från att frysa. Det finns också ett mellanrum mellan värmeväxlarens botten och pannan, vilket säkerställer fritt flöde av upptiningsvattnet, vilket förbättrar dräneringen och förhindrar att vattnet ansamlas och fryser.

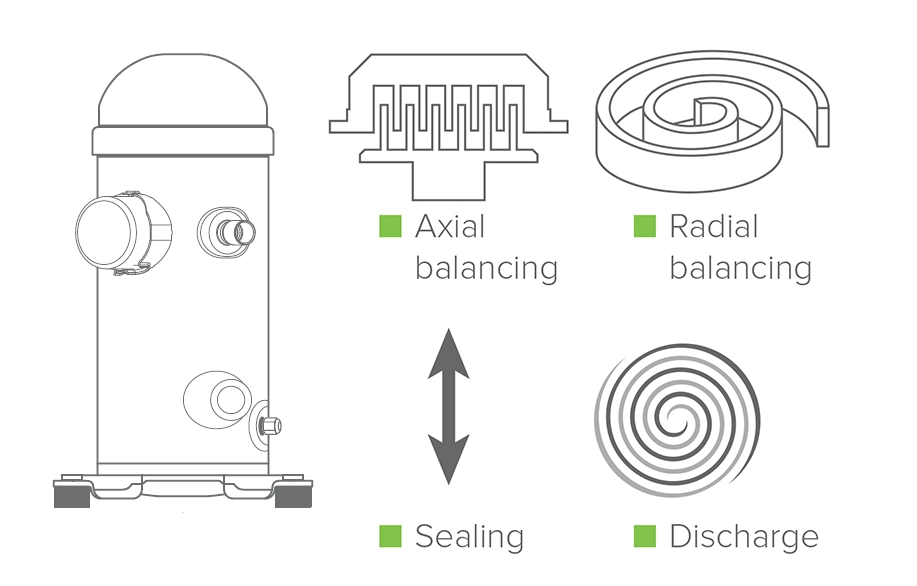

Effektiv scrollkompressor

Värmepumpen är utrustad med effektiva hermetiskt tillslutna scrollkompressorer från världskända varumärken. Axialbalansering och kontaktfri tätning av spiralerna säkerställer friktionsfri drift och minimerar läckage. Detta säkerställer högre kompressoreffektivitet och tillförlitlig drift, samt låga vibrations- och ljudnivåer.

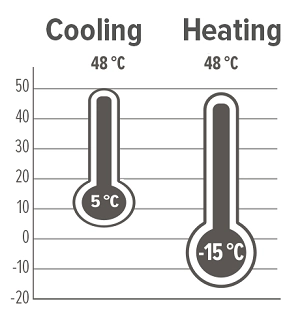

Gränser för drift

Värmepumpen arbetar ned till -15 grader i värmeläge och upp till +48 grader i kalläge.

* Tillfälligt otillgänglig i EU

Anmärkningar:
1. Kylkapacitet och elförbrukning under kyldrift avser nominellt vattenflöde, utloppsvattentemperatur 7 °C och omgivande lufttemperatur 35 °C.
2. Värmekapacitet och elförbrukning vid värmedrift avser nominellt vattenflöde, utloppstemperatur 45 °C och omgivande lufttemperatur 7 °CDB.
