Modulär värmepump Inverterare MCU-YHI-serien

Energibesparing för helinverterare

Energieffektivitetsklass 1 enligt det dubbla klassificeringsschemat baserat på SEER (Seasonal Energy Efficiency Ratio) vid kyl- och värmedrift. Energibesparing på upp till 26% i hela SEER-intervallet.

Olika tillämpningar

Den här lösningen är lämplig för konventionell inomhusanvändning samt för speciella process- och sanitära förhållanden, drift med enbart kylning, låga temperaturer och extrem värme etc. Enheten stöder ett komplett utbud av alternativa applikationer.

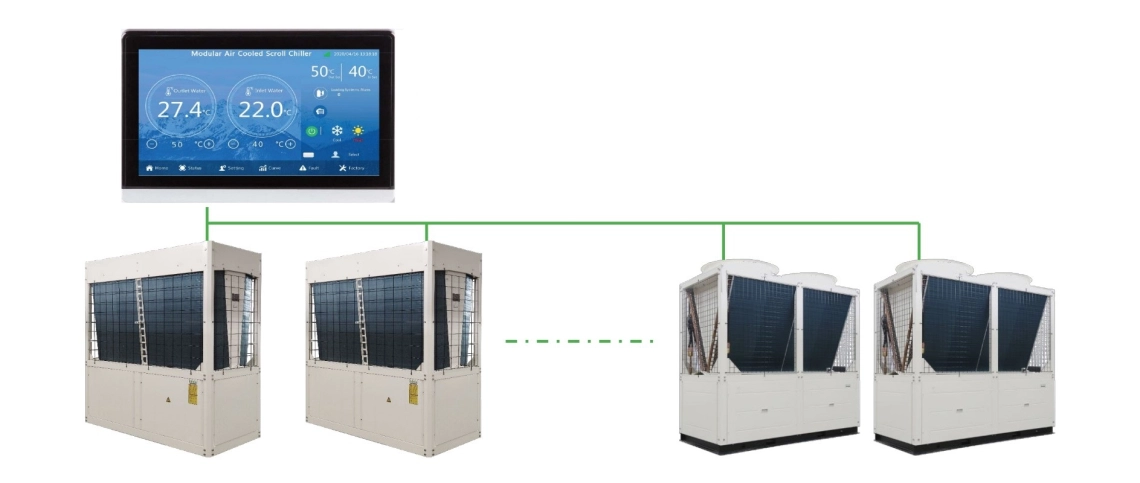

Intelligent kombination

Upp till 16 moduler med fast hastighet (YH\YHE) och moduler med variabel hastighet kan kombineras fritt. Detta gör det möjligt att uppfylla olika projektkrav, t.ex. energibesparing.

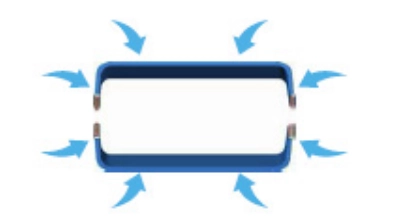

Allround luftintag

Värmeväxlaren består av två U-formade delar,

med 45% mer yta på luftsidan och enhetlig allround luftåterföring.

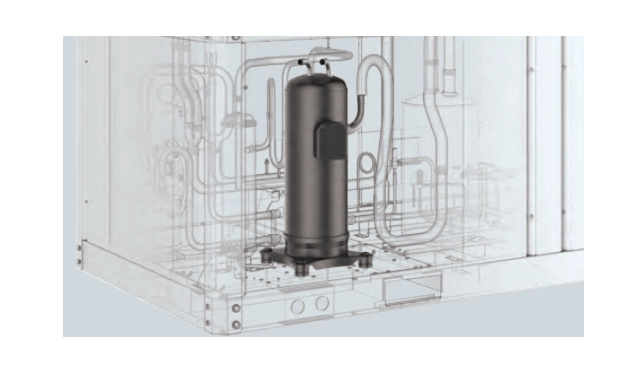

Egenutvecklat program för styrning av drivenheten

Enheten drivs av en BLDC-motor, medan styrprogrammet med 8.000 räkningar per sekund och dubbel filtrering förhindrar strömavbrott vid alla frekvensnivåer.

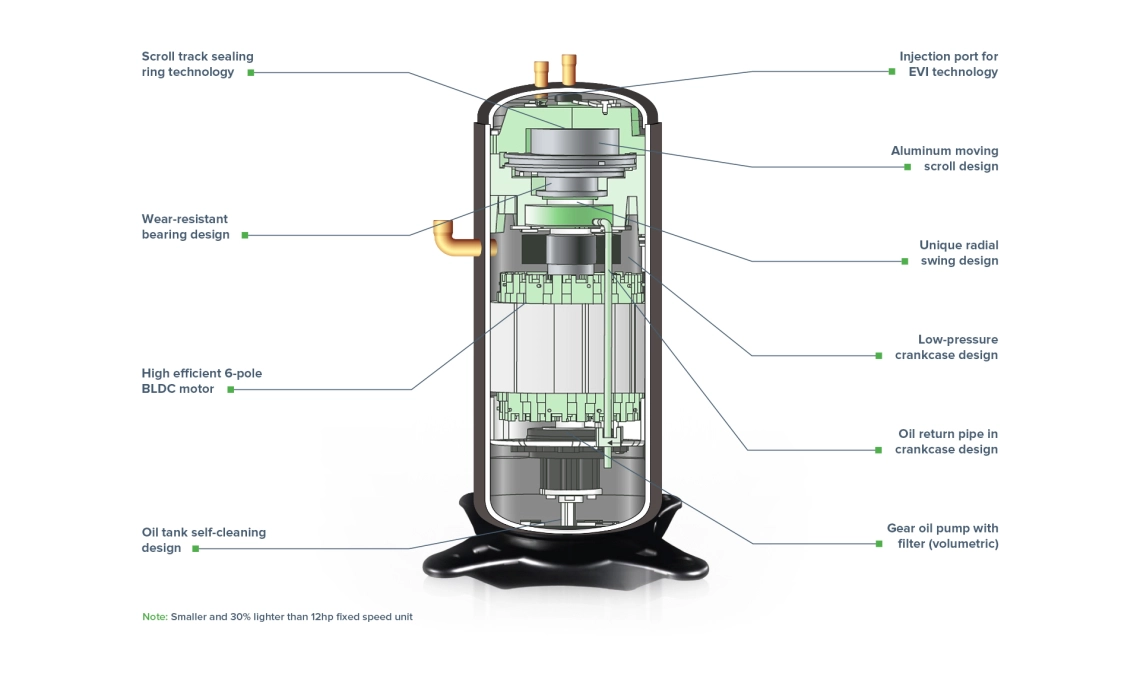

Inverterdriven drift och exakt justering av uteffekten

Den kraftfulla inverterkompressorn ger möjlighet till steglös justering av kapaciteten mellan 15% och 100%. Den fungerar också bra under partiell belastning, vilket gör att man undviker frekventa starter och stopp. Användningen av EVI-teknik möjliggör drift i extrem kyla eller värme.

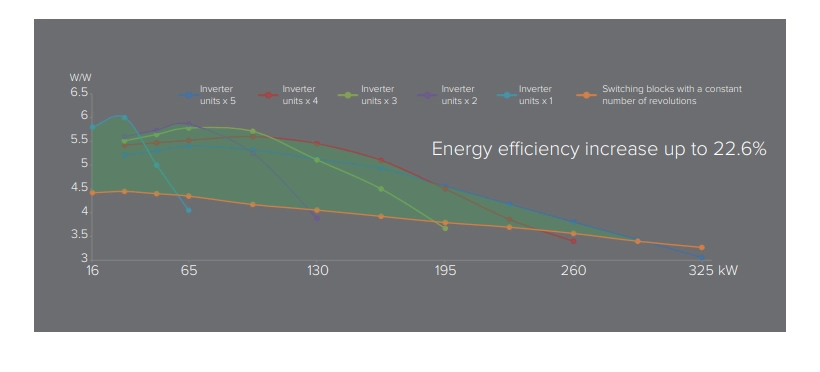

Balanserad hantering

Partiell belastning prioriteras under drift. När flera enheter arbetar tillsammans frekvensregleras varje kompressor genom intelligent styrning, vilket säkerställer en balanserad drift i det energieffektiva området av prestandakurvan.

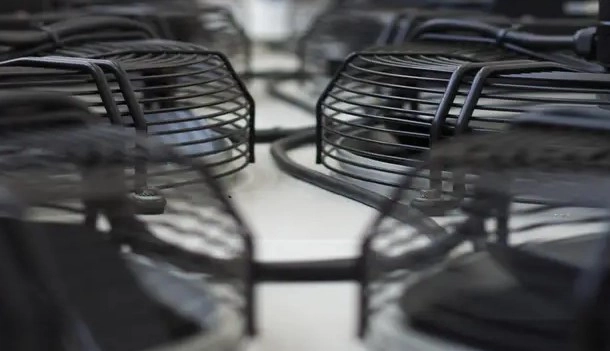

Teknologisk design

• Värmepumpskomponenterna är helt dolda för att förhindra att de skadas
• Förbättrad värmeväxlingseffektivitet tack vare det ökade luftintagsområdet
• Hölje av plåt målat i elfenbensfärg
• Utmärkande inverterdesign med teknik för förbättrad ånginsprutning (EVI)
• Högeffektiv skal- och rörvärmeväxlare

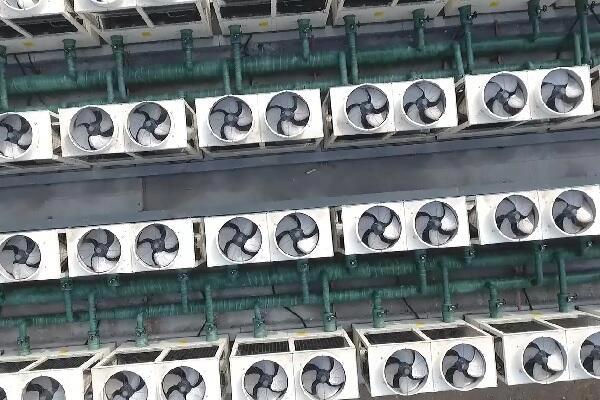

Funktioner för kommunikation och styrning

• Modulär design för enkel kombination av enheterna

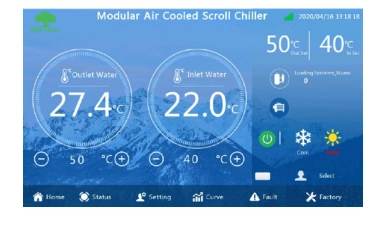

• Lättanvänd touch-kontrollpanel (tillbehör)

• Stöd för fjärrstyrning via MODBUS

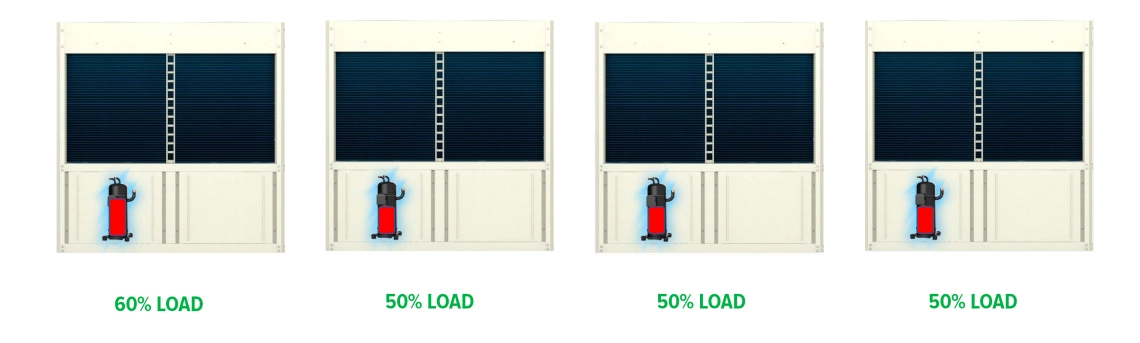

Prioriterad drift vid partiell belastning

När flera moduler kombineras styrs frekvensen för varje kompressor på ett intelligent sätt, med prioritet för drift i ett energieffektivt dellastområde. Samtidigt balanseras kompressorns drifttid och belastning för att underlätta ett jämnt slitage av varje modulkompressor.

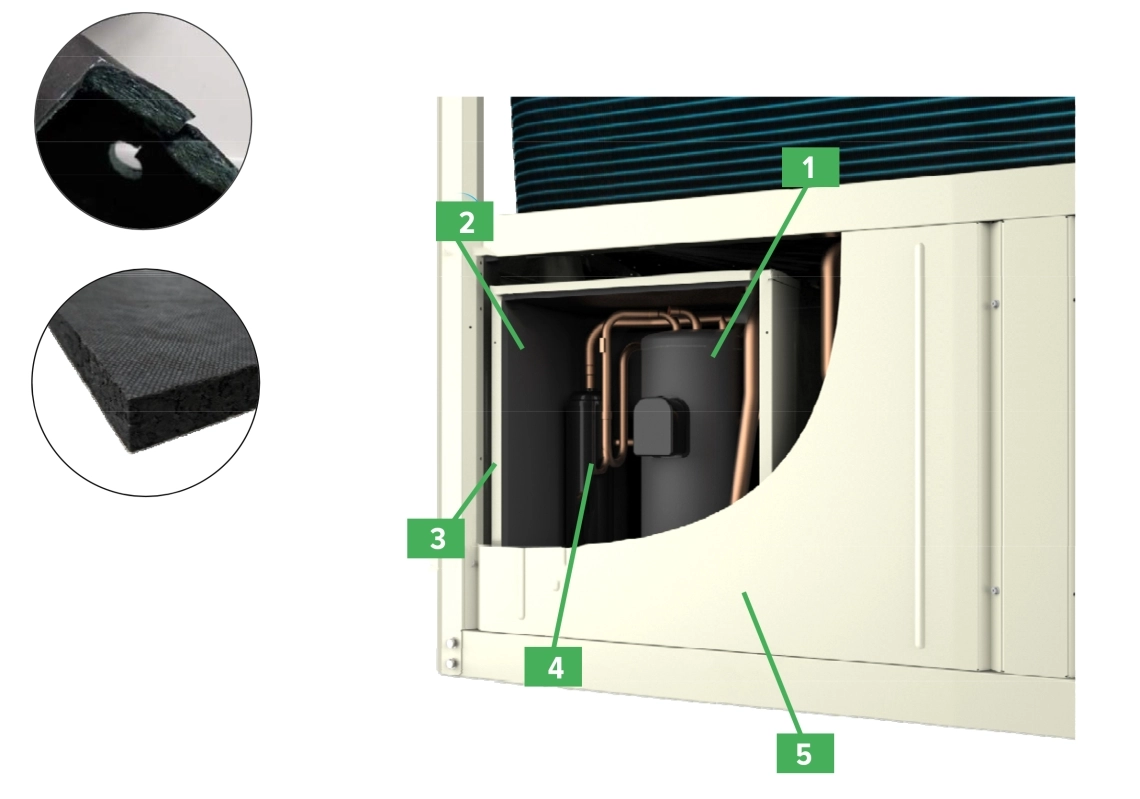

Patenterad 5-stegs ljudisolering för kompressorrummet

1. Akustiskt block. Grön filt med butylgummimaterial för frekvensljud
2. Ultra-ljuddämpande akustisk panelabsorbent. Skumdämpande material med hög densitet för att effektivt absorbera vibrationer och buller över olika frekvenser
3. Hermetisk ljudisolerad låda
4. Kopparrör för sug och utlopp, oljeavskiljare, ljuddämpare etc. placeras i kompressorns ljudisolerade låda
5. Skyddspanel runt enheten för att ytterligare blockera buller

Branschens axialfläkt med störst diameter och lika luftflöde

Sågtandat stort pumphjul, låg rotationshastighet, låg fläkthastighet, driftsbuller i låg hastighet för dubbelfläkt som 30 dB. Den borstlösa fulla DC-fläktmotorn har steglös hastighetsjustering på 15-100% och stabilare drift, vilket ger högre energieffektivitet samtidigt som ljudet minskar.

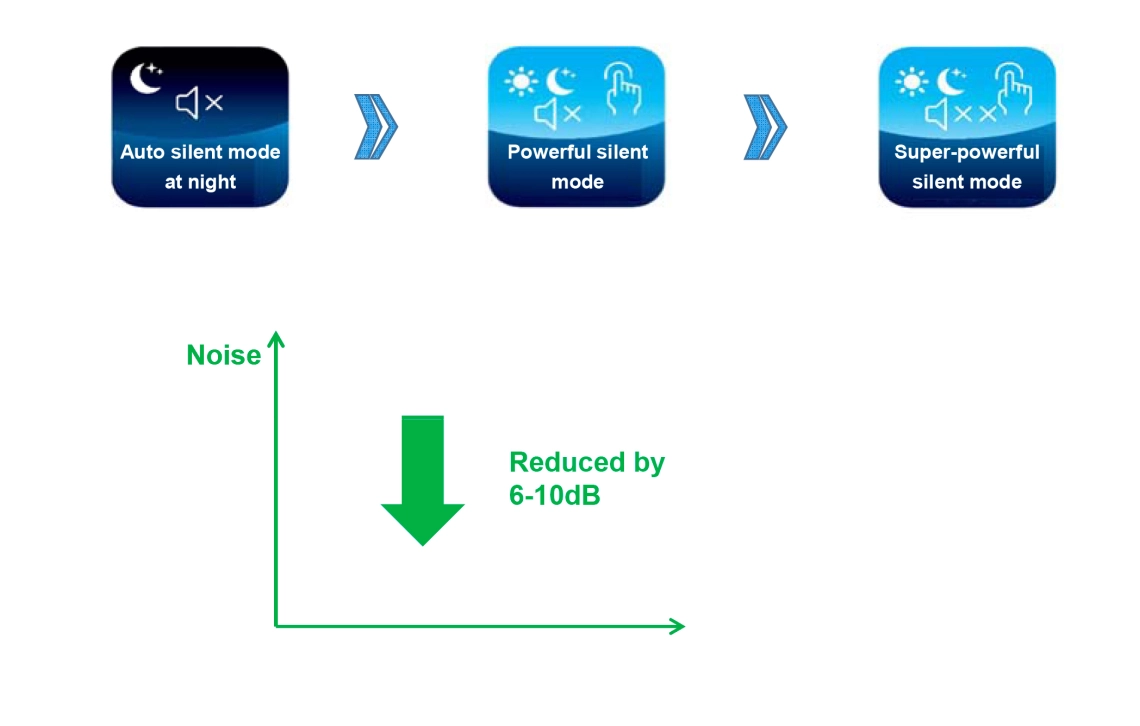

Frekvensomvandling och brusreducering

Tre tysta lägen kan väljas
Med inställningar i den trådbundna styrenheten begränsar enheten automatiskt kompressorns och fläktens driftfrekvens och minskar aktivt bullret för att uppfylla kundernas högre krav.

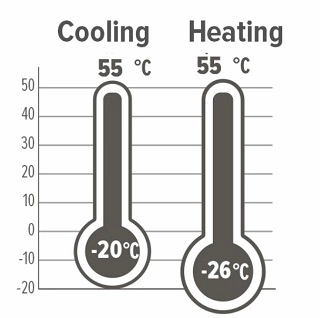

Driftområde

Tack vare många års erfarenhet av utveckling och design av kylutrustning har företaget framgångsrikt implementerat tekniken Enhaced Vapeur Injection (EVI) och inverterteknik och gjort ett genombrott i driften av modulära värmepumpar, driftsområdet ökas.

Anmärkningar:
1. Nominell kylkapacitet och nominell effektförbrukning under kylning har testats vid nominellt vattenflöde, utloppsvattentemperatur 7 °C och omgivningstemperatur 35 °C (torr bulb).
2.Den nominella värmekapaciteten har testats vid nominellt vattenflöde, utloppsvattentemperatur 45 °C och omgivande lufttemperatur 7 °C (torr bulb) / 6 °C (våt bulb).
