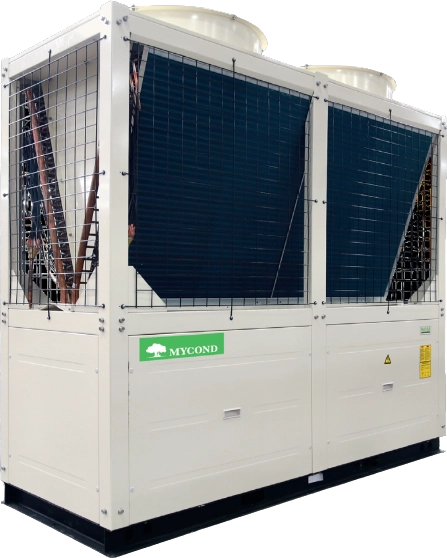

Modulär värmepump EVI MCU-YHE-serien

Lågtempererad version av en modulär värmepump från Mycond. Denna serie värmepumpar använder kompressorer från den världsberömda tillverkaren Copeland "Emerson" med mellanliggande köldmedieinsprutning med EVI-teknik (Enhanced Vapor Injection). Genom att använda denna teknik med ett högnivåstyrsystem kan värmepumpen på ett enkelt och smidigt sätt upprätthålla en hög kylvätsketemperatur även under säsongens kallaste dagar. Möjlighet till kontinuerlig drift vid omgivningstemperaturer omgivningstemperaturer ner till -26°C. Med värmepumparna i EVI-serien får du oavbruten värme-/kylförsörjning året runt för alla dina anläggningar

Kylningskapacitet: 70-150 kW

Uppvärmningskapacitet: 78-175 kW

Hög stabilitet

Använder en effektiv EVI-teknik för förbättrad stabilitet i kyl- och värmedrift.

Optimized heating MCU-YHE

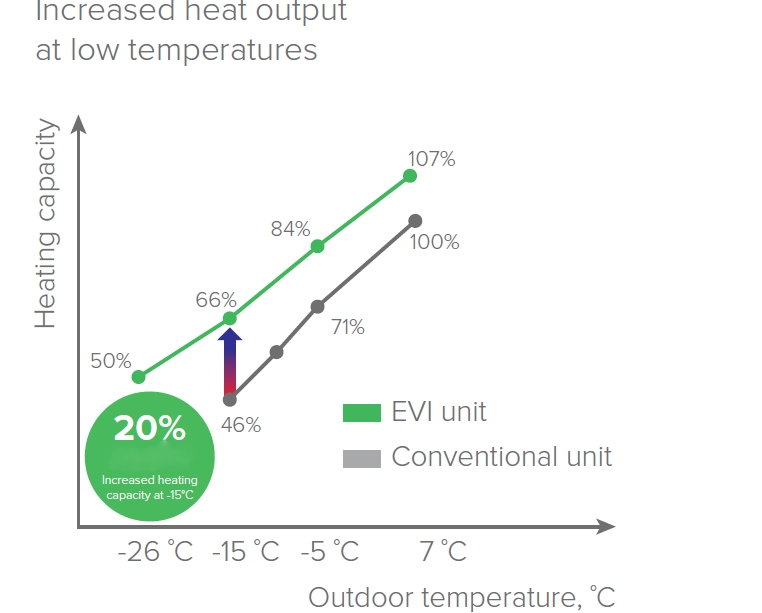

Optimerad uppvärmning

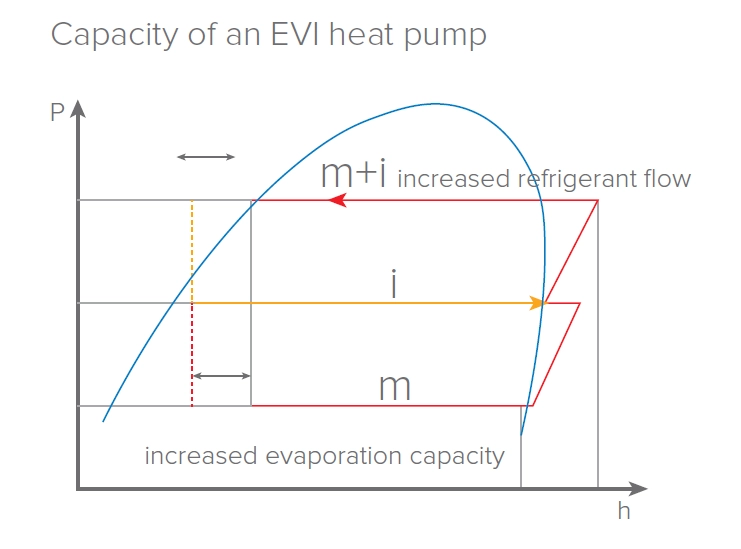

Enhanced vapour injection (EVI) ökar köldmediets flöde och tryck, vilket innebär högre värmeeffekt och vattentemperatur på användarsidan. Samtidigt resulterar den ökade köldmediecirkulationen i 20% högre värmeeffekt vid låga temperaturer. Värmedrift är möjlig vid omgivningstemperaturer ned till -26 °C.

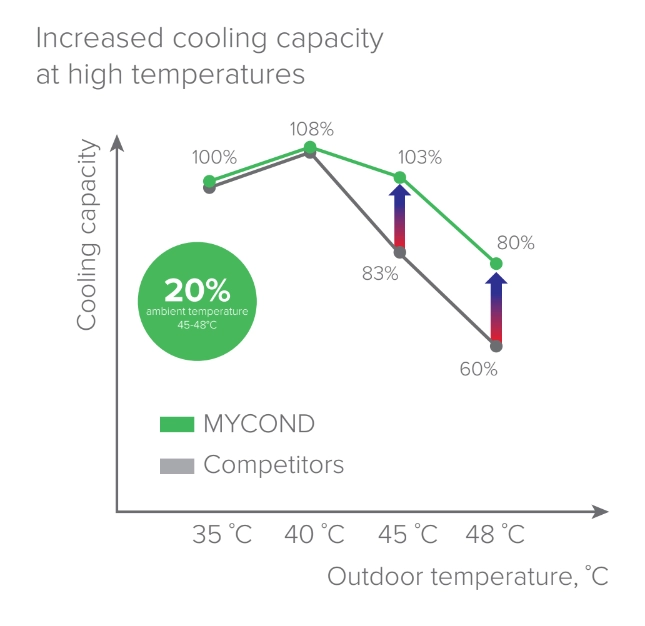

Innovationer inom kylning

Under kyldrift vid en omgivningstemperatur på 45...55°C sprutas kallt köldmedium i ångform in i kompressorn, vilket sänker utloppstemperaturen och underlättar kompressorns arbetsförhållanden. Med EVI-tekniken underkyls dessutom det huvudsakliga flödet av flytande köldmedium i ekonomiserkretsen, vilket ökar kyleffektiviteten för hela kylaggregatet med upp till 20%.

Operable at -25 °C MCU-YHE

Fungerar vid -25 °C

Värmepumpen som är utrustad med en EVI-kompressor säkerställer effektiv uppvärmning vid utomhustemperaturer på ner till -25 °C. Detta förbättrar också värmepumpens prestanda avsevärt, eftersom pumpen producerar mer värme med lägre energiförbrukning.

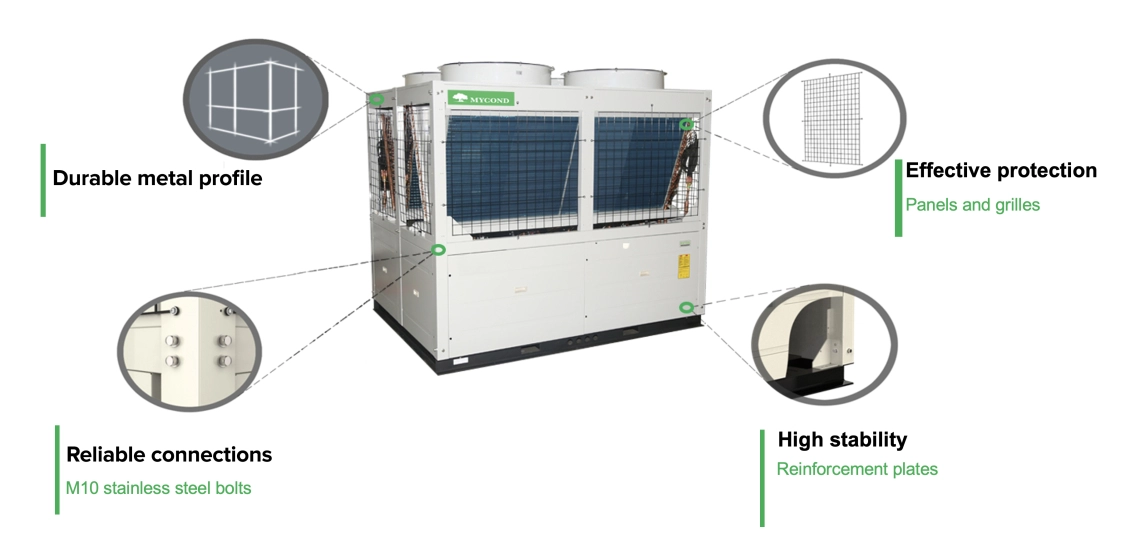

Special design MCU-YHE

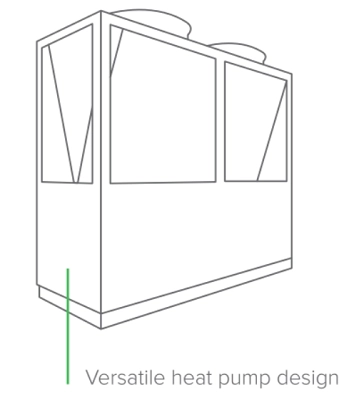

Speciell design

Jämfört med konventionella modulära enheter har den effektiva ytan ökat med 30 % för luftvärmeväxlaren och 15 % för vattenvärmeväxlaren, vilket ger 10 % högre nominell kylkapacitet och 16 % högre nominell värmekapacitet. Vid en utomhustemperatur på över 0 °C är utloppsvattentemperaturen i uppvärmningsläget så hög som 55 °C.

Special design MCU-YHE series

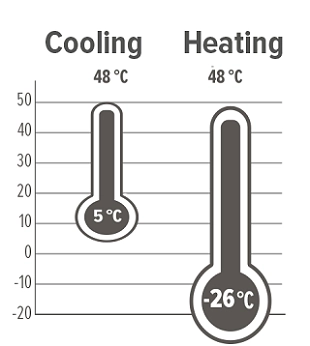

Gränser för drift

Tack vare många års erfarenhet av utveckling och konstruktion av kylutrustning har företaget framgångsrikt implementerat EVI-tekniken som gör det möjligt att arbeta i värmeläge även under den strängaste vintern ner till -26 grader.

Mått och dimensioner

Specifikationer	Enheter	MCU066YHE	MCU140YHE
Kylningskapacitet	kW	70	150
Uppvärmningskapacitet	kW	78	175
Kapacitetssteg	%	0/50/100	0/50/100
Strömförsörjning		380-415 V, 3 faser, 50 Hz	380-415 V, 3 faser, 50 Hz
Elektrisk effekt i kylningsläge EER	kW W/W	21,87 3,2	43,8 3,42
Elektrisk effekt i uppvärmningsläge COP	kW W/W	22,28 3,42	48 3,65
Typ av köldmedium		R410A	R410A
Kompressortyp		Hermetisk EVI scrollkompressor	Hermetisk EVI scrollkompressor
Antal kompressorer		2	2
Vattenflöde	^m3/h	12	25,8
Tryckfall i vatten	kPa	50	62
Hydraulisk anslutning		DN 65	DN 65
Typ av luftvärmeväxlare		Koppar och aluminium	Koppar och aluminium
Typ av fläkt		Axial	Axialfläkt med låg ljudnivå och BLDC-motor
Antal fläktar		2	2
Luftflöde Maximal temperatur i uppvärmningsläge Driftområde i värmeläge Driftområde i kylningsläge	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Mått, LxBxH	mm	2200x860x2135	2250x1150x2255
Vikt, kg	kg	665	940

Anmärkningar:
1. Kylkapacitet och elförbrukning under kyldrift avser nominellt vattenflöde, utloppsvattentemperatur 7 °C och omgivande lufttemperatur 35 °C.
2. Värmekapacitet och elförbrukning vid värmedrift avser nominellt vattenflöde, utloppstemperatur 45 °C och omgivande lufttemperatur 7 °CDB.
