Modulär luftkyld kylare, R32 MCU-OHDD-serien

R32-serien är en ny generation modulära kylaggregat som kombinerar energieffektivitet, miljövänlighet och komfort. Intelligent styrning med möjlighet att arbeta i kyl-, värme- och varmvattenberedningslägen, tyst drift och flexibel modulär struktur gör dem till ett universellt val för alla anläggningar – från bostadskomplex till stora kommersiella byggnader.

Kylningskapacitet: 76–153 kW

Uppvärmningskapacitet: 81–161 kW

Vill du köpa eller har du frågor?

Mycond

R32 MCU-OHDD-serien

MULTIFUNKTIONALITET

Integrerad värme, kyla och varmvatten i ett system, enkel att anpassa till många tillämpningar.

MyCond MCU-OHDD – effektiv kylning för kommersiella byggnader

MyCond MCU-OHDD vertikal sektion av strukturen

HÖGPRESTERANDE KOMPONENTER GER UTMÄRKT PRESTANDA

Helt inverterbar DC-scrollkompressor med EVI-teknik

Den senaste DC-inverterkompressorn med EVI-teknik ger enheten hög "effekt". Den unika designen med högre kompressionsförhållande och större tryckskillnad gör att enheten kan fungera tillförlitligt även under de svåraste miljöförhållandena. Denna design möjliggör steglös justering av kompressorns kapacitet för exakt temperaturkontroll.

EVI-teknik

Värmepumpen kan arbeta stabilt vid omgivningstemperaturer under -30ºC tack vare EVI-tekniken, samtidigt som värmepumpens prestanda har förbättrats avsevärt.

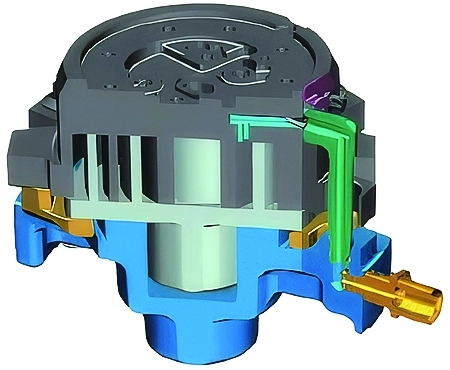

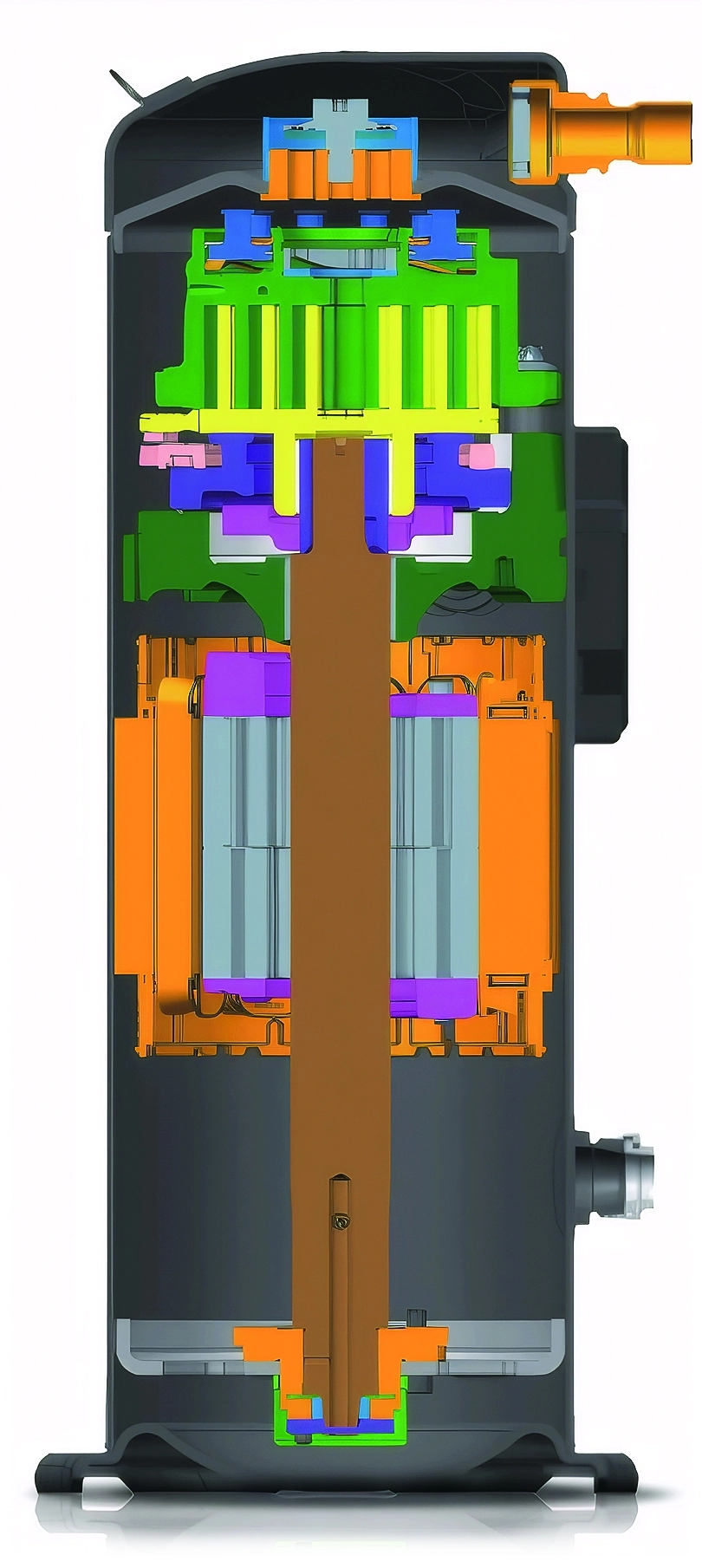

MyCond MCU-OHDD värmepump tvärsnitt

MyCond MCU-OHDD rotationskompressor

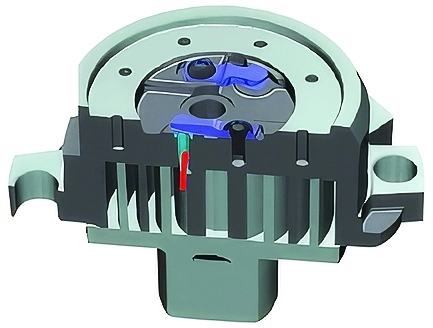

Optimerad design av scroll- och videoteknik

Optimerad scrollning och videobandspelare för att bättre anpassa sig till dellastförhållanden och driftskrav för att förbättra säsongseffektiviteten. *VCR: Variabelt kompressionsförhållande

BPM-motor

Utrustad med en specialoptimerad BPM-motor (borstlös permanentmagnet) för ökad prestanda och minskad ljudnivå.

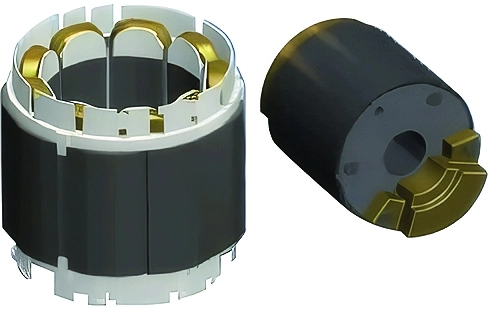

MyCond MCU-OHDD Rotor och stator i en högeffektiv elmotor för en kompressor

MyCond MCU-OHDD Axial- och radiallager – tillförlitlighet och stabilitet för kompressorns drift

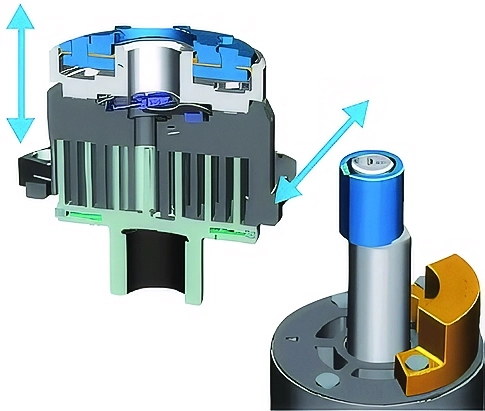

Dubbel kompatibilitetsdesign

Skyddar kompressorn från att smuts eller vätska tränger in i spiralenheten. Den rörliga spiralen kommer i kontakt med den stationära spiralen med lämplig kraft för att undvika slitage och läckage.

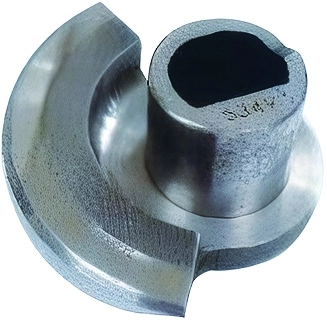

Svänglänksdesign

Styrning av kraften mellan de rörliga och stationära spiralerna när kompressorns hastighet ökar.

MyCond MCU-OHDD-del för effektiv drift av luftkonditioneringssystemet

Oljepump

Utrustad med en positiv deplacementoljepump för smörjning av lagersystemet under flödesförhållanden.

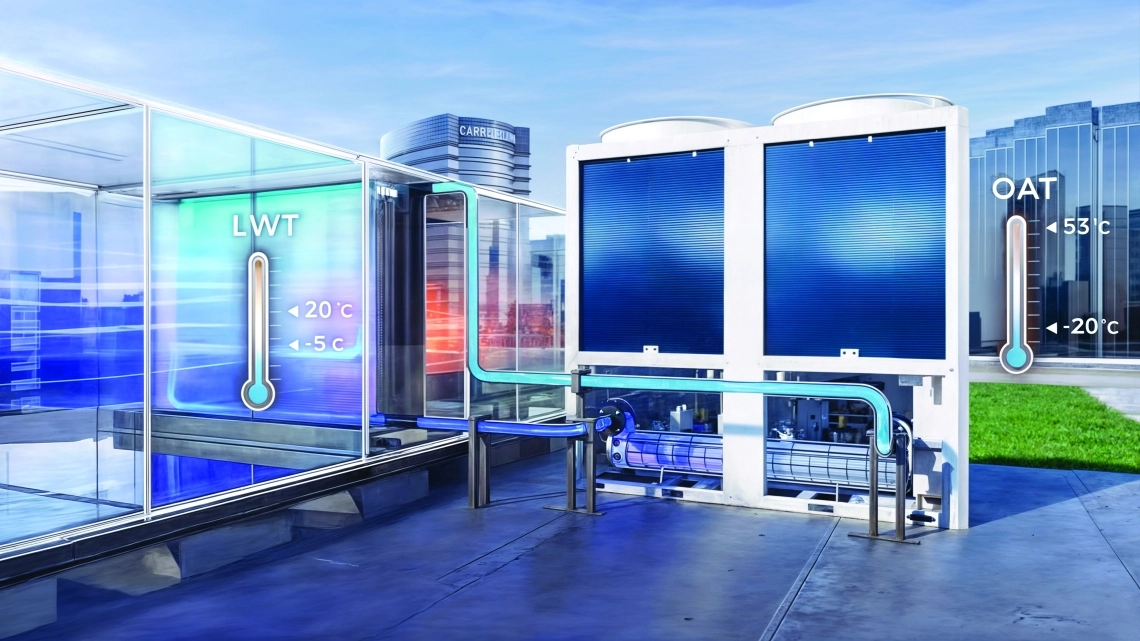

MyCond MCU-OHDD fungerar vid temperaturer från -20°C till +53°C

OÖVERTRÄFFAD FLEXIBILITET

Brett driftsområde

Enheten kan fungera stabilt under olika förhållanden, vilket är en idealisk lösning för olika behov.

I kylläge:

framledningstemperatur från -5 °C till 20 °C*, utomhustemperatur från -20 °C till 53 °C.

I värme- och varmvattenläge:

Framledningstemperatur från +20°C till +60°C*, UTOMTEMPERATUR FRÅN -20°C TILL 50°C.

MyCond MCU-OHDD rumsuppvärmning med kylvätsketillförsel upp till +60 °C

TOTALA MÅTT

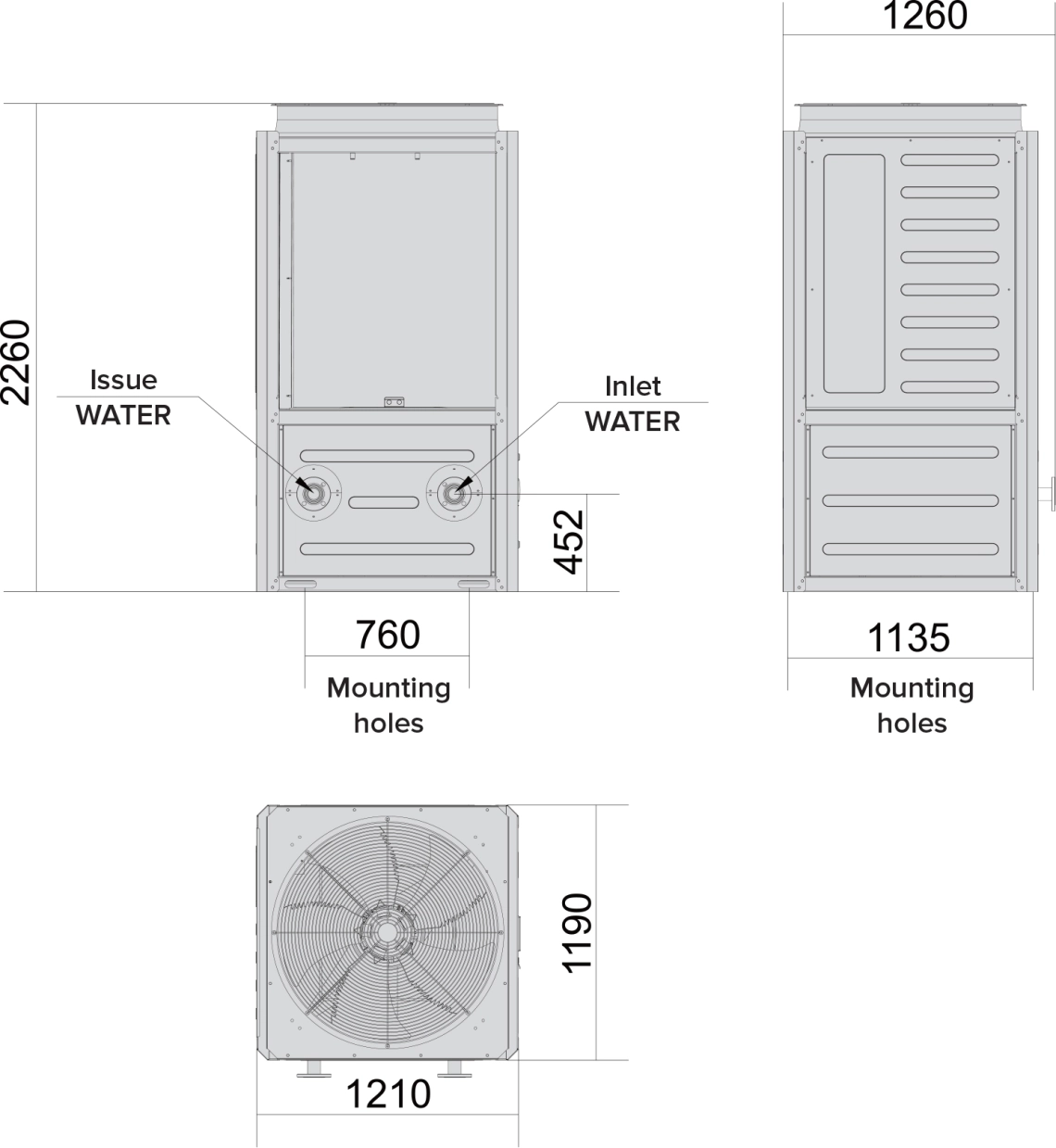

Yttermått för MCU080OHDD

MyCond MCU-OHDD totala mått - 1

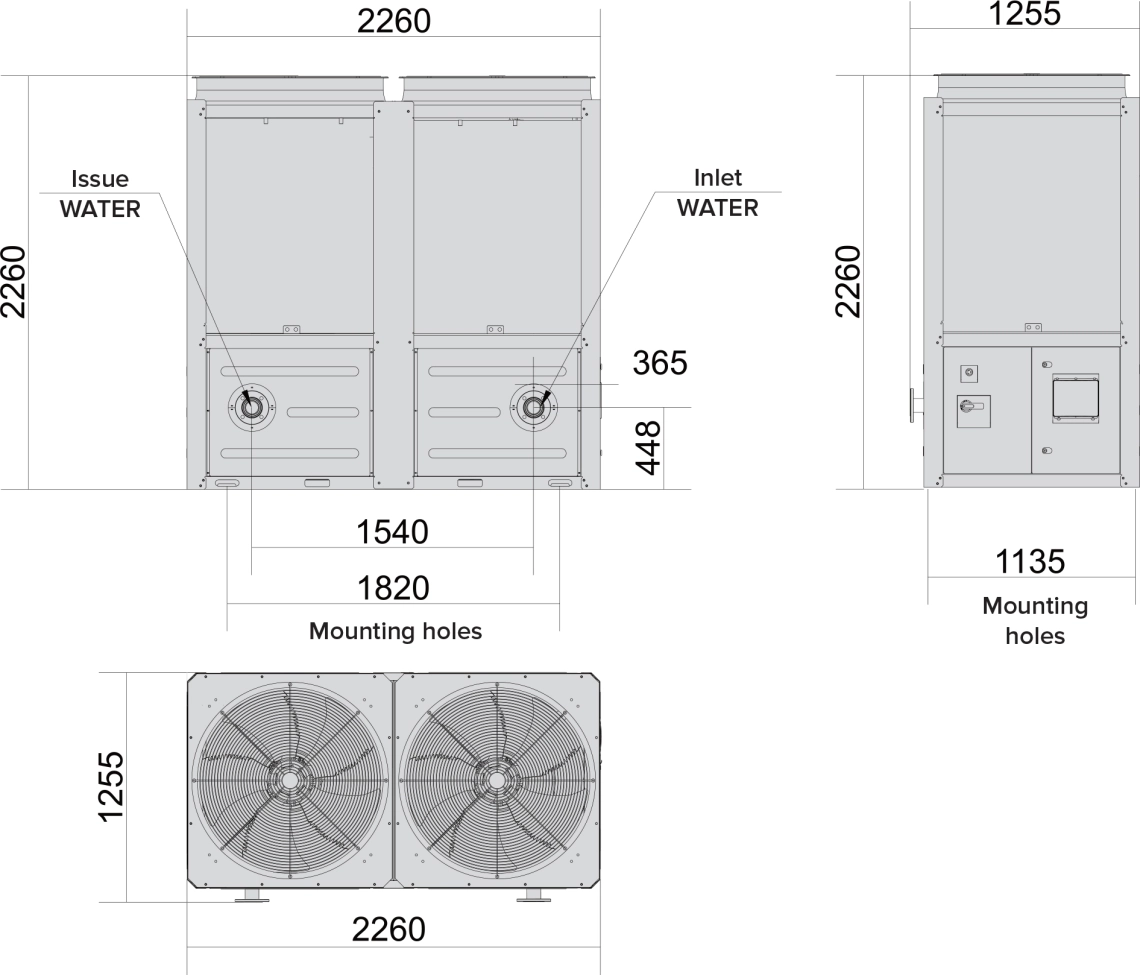

Yttermått MCU0130OHDD, MCU0150OHDD

MyCond MCU-OHDD totala mått - 2

TEKNISKA SPECIFIKATIONER

Tekniska specifikationer		Måttenhet	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Kyl (Utloppsvattentemperatur 7°C/ Utetemperatur 35°C)	Kapacitet (max) Effektingång (max) EER (max) Kapacitet (nominell) Effektingång (nominell) EER (nominell)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2,62 65,0 22.03 2,95	137,0 46,92 2,92 100,0 28,60 3,50	153,0 56,56 2,70 130,0 42,88 3.03
Uppvärmning (Utloppsvattentemperatur 45 °C/ Utetemperatur 7°C)	Kapacitet (max) Ingångseffekt (max) COP (max) Kapacitet (nominell) Ingångseffekt (nom) COP (nominell)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3,32 71,0 18,93 3,75	151,0 41,95 3,60 100,0 24.20 4.13	161,0 47,08 3,42 142,0 36,90 3,85
Säsongsmässig energieffektivitet	SIARE ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	V/V % V/V % V/V %	4,60 181 4,51 178 3,65 143	4,88 192 4,85 191 3,85 151	4,82 190 4,60 181 3,80 149
Driftstemperaturintervall	Kyl Uppvärmning	°C °C	-20~53°C -30~50°C
Utloppsvattentemperaturintervall	Kyl Uppvärmning	°C °C	-5~20°C 20~60°C
Strömförsörjning		Ph/V/Hz	3N~/380~415V/50Hz
Akustisk effektnivå		dB	88	88	91
Typ av vattenvärmeväxlare			Shell-and-tube värmeväxlare
Typ av luftvärmeväxlare			Kopparrör och aluminiumflänsar
Kylmedelsspjälltyp			Elektronisk expansionsventil
Kompressor	Typ Kvantitet		Scrollkompressor med inverter
Kompressor	Typ Kvantitet		1	2	2
Kylmedel	Typ		R32
Fläkt	Typ Luftflöde Kvantitet	m3/h	Axial
			25400	20500	25400
			1	2	2
Vattensystem	Vattentålighet Vattenflödeshastighet Vattenrörsstorlek (inlopp/utlopp)	kPa m3/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Yttermått	B×D×H	mm	1260×1210×2260	2260×1255×2260	226012552260
Vikt	Nettovikt	kg	500	910	910

Anteckningar:

1. Tekniska data kan ändras av tillverkaren utan föregående meddelande i syfte att förbättra produkten.

2. Prestandan uppfyller standarderna EN14511 och EN14825.

3. Max.: 100 % av kompressorfrekvensen.

4. Nom.: Nominella data 80 % av maximal frekvens.

5. För ytterligare information, vänligen kontakta Myconds personal.
