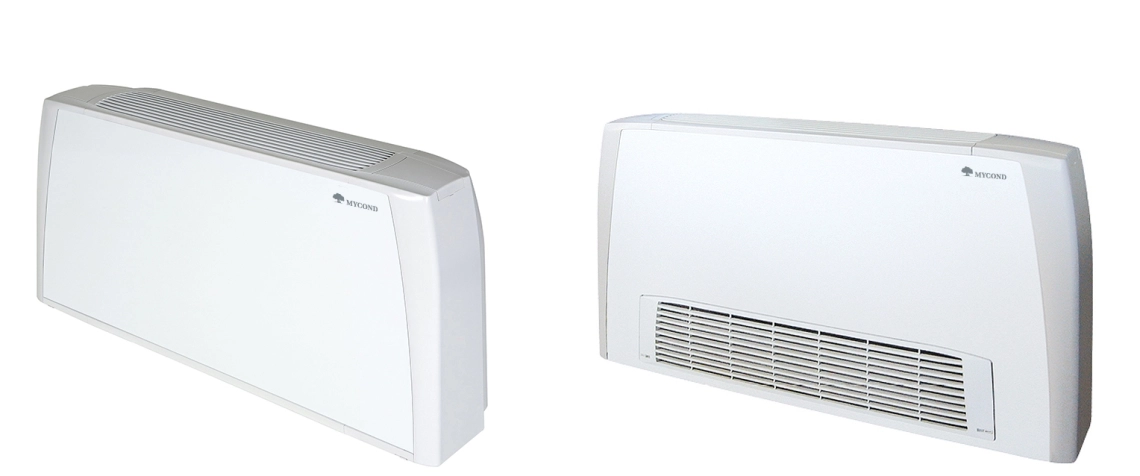

Mångsidiga fläktkonvektorer SEC/F-serien

Produktserien är utformad för rum med liten yta. Du behöver bara en enhet för att kyla eller värma rummet. Fläktkonvektorn är utrustad med en centrifugalfläkt som gör det möjligt att uppnå betydande kapacitet med låg ljudnivå

Kylningskapacitet: 0,57 ... 8,52 kW

Uppvärmningskapacitet: 0,64 ... 10,53 kW

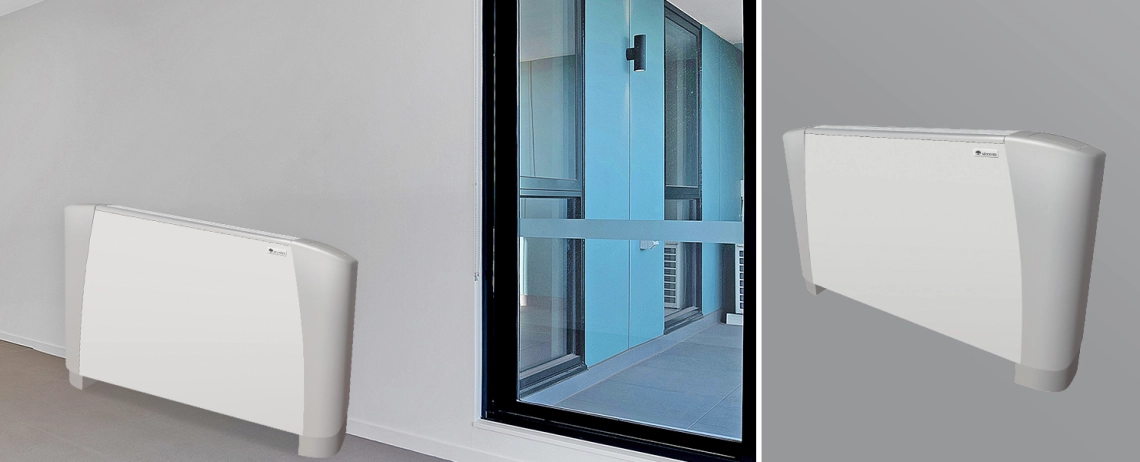

Mångsidiga fläktkonvektorer SEC/F-serien

Serien medger installation i olika positioner. Med hjälp av de många tillbehören kan fläktkonvektorn anpassas perfekt till olika driftsförhållanden.

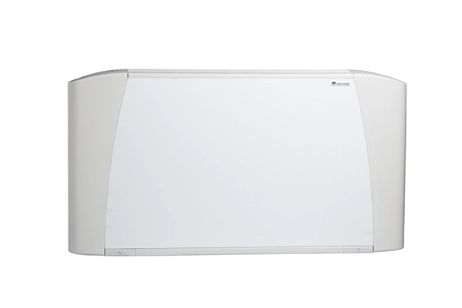

SEC/F series

Viktiga egenskaper:

Kan utrustas med EC-fläktar som tillval
Statiskt tryck upp till 50 Pa
Vertikalt eller horisontellt utförande
2- eller 4-rörsutförande
Fjärrstyrd eller integrerad kontrollpanel

Designfunktioner :

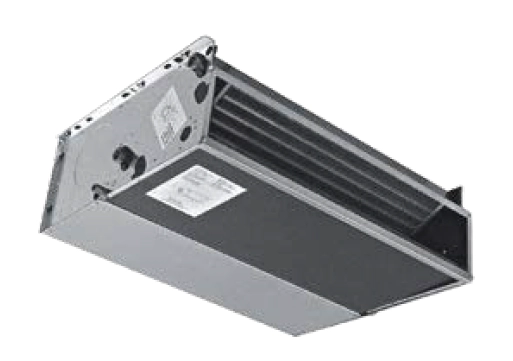

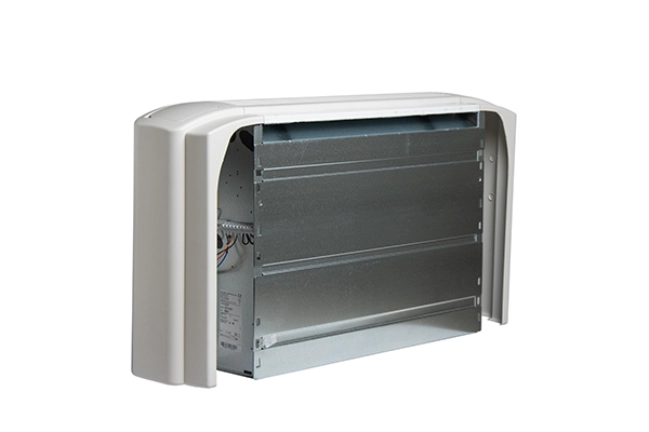

Den invändiga ramen är tillverkad av galvaniserat stål med hög hållfasthet. Det yttre höljet består av frontpaneler i metall och sidopaneler i plast.
Luftfördelningsgallret är tillverkat av plast.
Utbytbart filter med polypropylenkärnor och galvaniserad stålram. Lätt att byta ut tack vare speciella plaststyrningar.
En centrifugalfläkt med pumphjul i aluminium eller plast, statiskt och dynamiskt balanserad för att gå så tyst som möjligt.
En sexväxlad enfasmotor (med tre fabriksinställda hastigheter), monterad på vibrationsdämpande stöd och utrustad med en automatiskt återställbar termokontakt, med skyddsklass IP20, isoleringsklass B.
Värmeväxlarna är tillverkade av kopparrör med aluminiumflänsar och är som standard anslutna på vänster sida. Enheter med anslutning på höger sida finns tillgängliga på begäran.
Dräneringsplattan är tillverkad av plast och isolerad med polyolefinskum (klass M1); röret har en diameter på 15 mm.

Den optimala automationsuppsättningen för prisvärd och enkel styrning via smartphone

girl with a dog

fläktkonvektorer med 2 rör och 3 rader. Specifikationer

Specifikationer	Enheter	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Total kylkapacitet	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Känslig kylkapacitet	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Uppvärmningskapacitet	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Vattentryckfall (kylning)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Tryckfall för vatten (uppvärmning)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Effektförbrukning	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Ljudeffektnivå	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Ljudtrycksnivå (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikationer	Enheter	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Total kylkapacitet	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Känslig kylkapacitet	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Uppvärmningskapacitet	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Vattentryckfall (kylning)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Tryckfall för vatten (uppvärmning)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Effektförbrukning	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Ljudeffektnivå	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Ljudtrycksnivå (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikationer	Enheter	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Total kylkapacitet	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Känslig kylkapacitet	i kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Uppvärmningskapacitet	i kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Tryckfall för vatten (kylning)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Tryckfall för vatten (uppvärmning)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Effektförbrukning	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Ljudeffektnivå	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Ljudtrycksnivå (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

fläktkonvektorer med 2 rör och 4 rader. Specifikationer

Specifikation för	Enheter	SEC/F 1.4						SEC/F 2.4						SEC/F 3,4
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Total kylkapacitet	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Känslig kylkapacitet	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Uppvärmningskapacitet	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Vattentryckfall (kylning)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Tryckfall för vatten (uppvärmning)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Effektförbrukning	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Ljudeffektnivå	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Ljudtrycksnivå*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikationer	Enheter	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Total kylkapacitet	i kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Känslig kylkapacitet	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Uppvärmningskapacitet	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Vattentryckfall (kylning)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Tryckfall för vatten (uppvärmning)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Effektförbrukning	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Ljudeffektnivå Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Ljudtrycksnivå (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikationer	Enheter	SEC/F 7.4						SEC/F 8.4						SEC/F 9,4
Antal hastigheter		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftflöde	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Total kylkapacitet	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Känslig kylkapacitet	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Uppvärmningskapacitet	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Vattentryckfall (kylning)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Tryckfall för vatten (uppvärmning)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Effektförbrukning	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Ljudeffektnivå Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Ljudtrycksnivå (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specifikationerna avser följande driftsparametrar:
KYLNING: Inloppslufttemperatur 27 °C (torr bulb), +19 °C (våt bulb). Vattentemperatur inlopp/utlopp +7/12 °C.
UPPVÄRMNING: Temperatur inloppsluft +20 °C. Vattentemperatur inlopp/utlopp +50/45 °C. Låg - Medium - Hög = De hastigheter som finns tillgängliga som standard.
*Ljudtrycksnivån är 9 dB(A) lägre än ljudeffektnivån och avser ett rum med en volym på 100 m3 och en ljudreflektionstid på 0,5 s.

Vikt för SEC/F CV, CH-CVB enheter

Modell	Vikt med förpackning (kg)									Vikt utan förpackning (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Vikt för SEC/F NC-enheter

Modell	Vikt med förpackning (kg)									Vikt utan förpackning (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

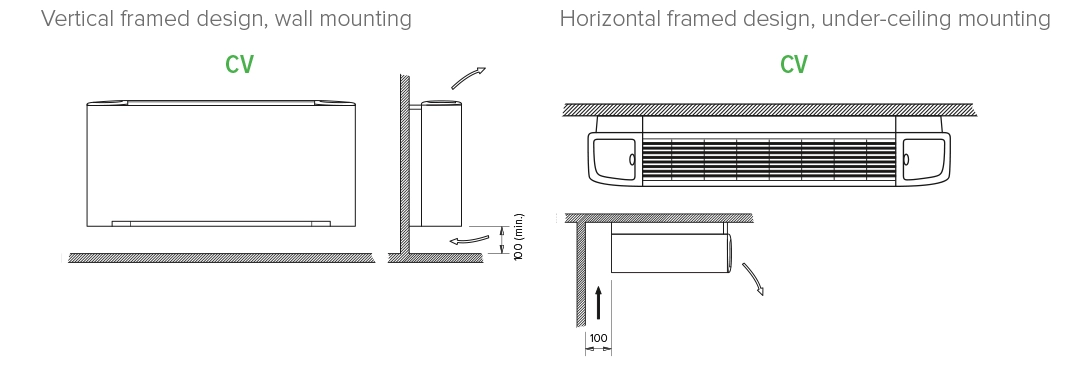

Tillgängliga mönster :

Available designs

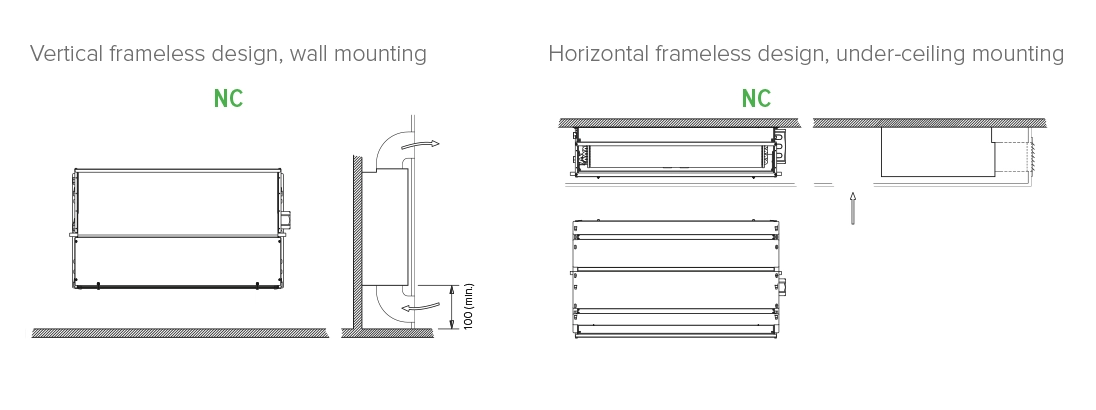

Tillgängliga mönster :

Available designs_2

Mått och dimensioner

Mått på SEC/F CV-enheter

Dimensions

Mått för

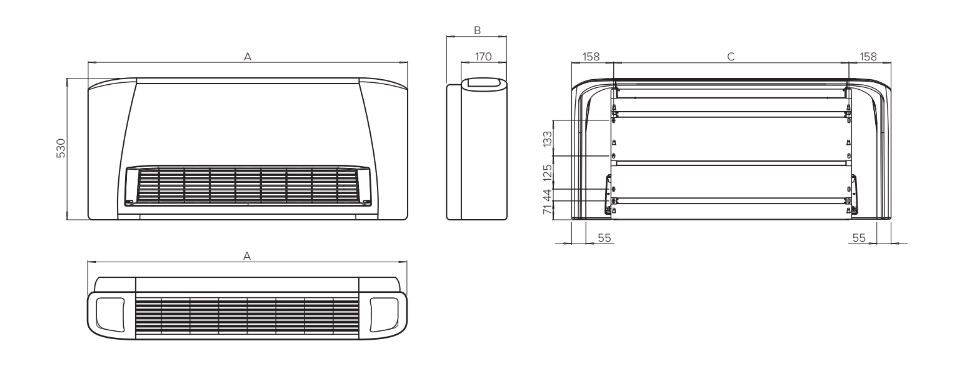

Mått på SEC/F CH-CVB-enheter

Modell	Enheter	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensions_2

Måtten på enheterna

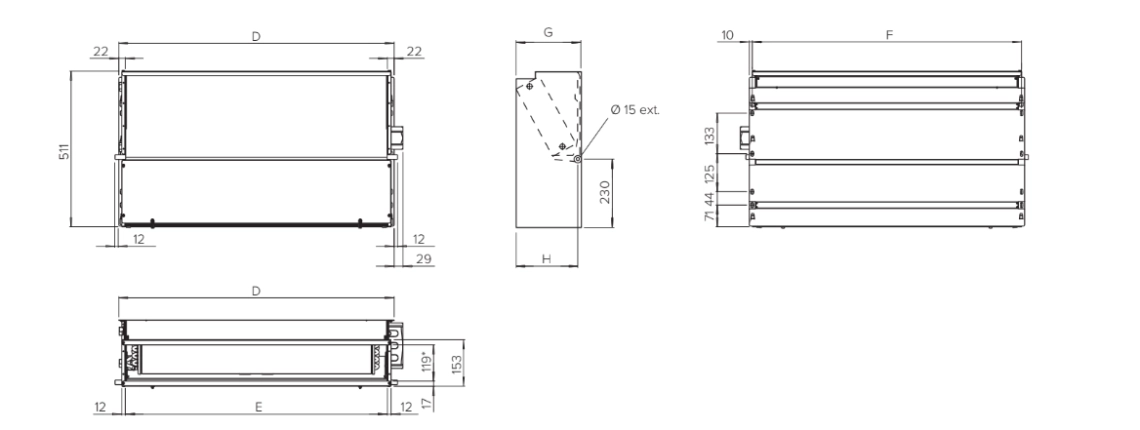

Mått på SEC/F NC-enheter

Modell	Enheter	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235

Dimensions_3
