Luftavfuktare MID / MSP-serien

Luftavfuktare i MID- och MSP-serierna är avsedda för industri- eller poolområden. De installeras vanligtvis i miljöer som offentliga och privata pooler, mejerianläggningar, källare och andra tillämpningar där det är viktigt att kontrollera luftfuktigheten så att strukturen eller varorna inte skadas

Avfuktningskapacitet: 100 ... 4650 l/dag

Vill du köpa eller har du frågor?

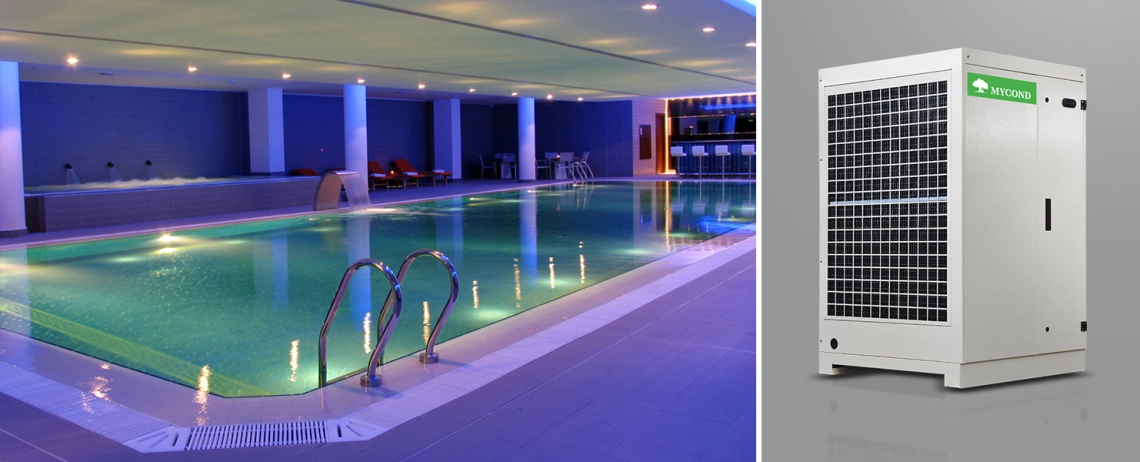

MSP kanalansluten avfuktare med ett flöde, avsedd för avfuktning och uppvärmning av inomhuspooler och aggressiva miljöer.

MyCond MID MSP effektiv fuktkontroll för kommersiella lokaler

Installation i det rum där avfuktning behövs (fast eller flyttbar med svängbara hjul, tillval) eller i ett tekniskt rum
Galvaniserade stålpaneler, målade på in- och utsidan
Förbelagda lamellbatterier som är lämpliga för aggressiva miljöer
Elektroniska komponenter skyddade mot klor
Kondensattråg i rostfritt stål
Centrifugalfläkt med dubbla inlopp (EC-radialfläkt, tillval) på toppen eller in-line
Avkylare för klorerat vatten

MyCond MID MSP avfuktare för pool

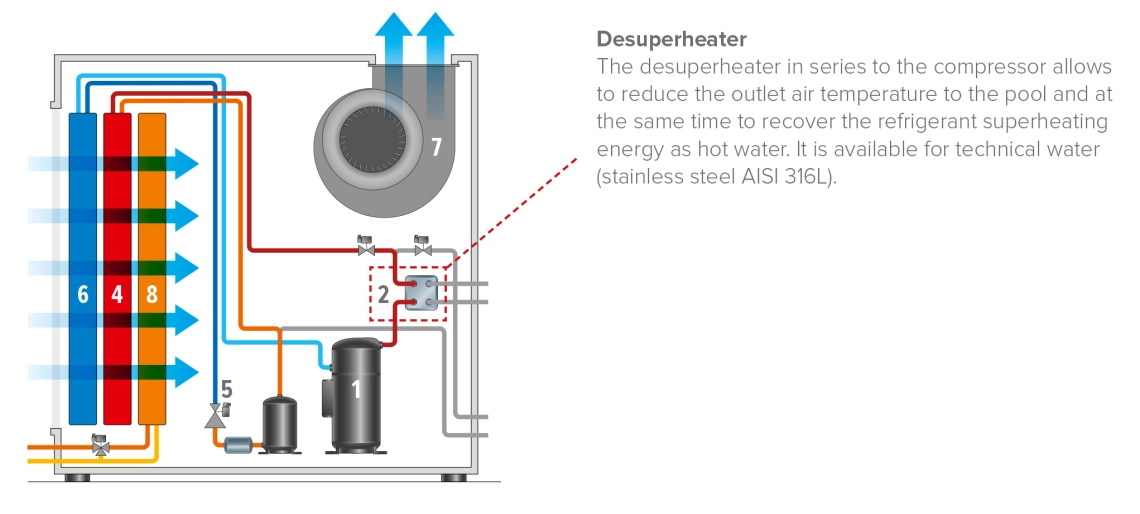

Principiellt schema

MyCond MID MSP Avfuktare med vattenuppvärmningsfunktion för simbassäng

Kompressor, R410A köldmediumgas
Kylvattenberedare (tillval)
Kondensor
Termostatisk expansionsventil
Förångare
Fläkt: direktdriven för storlekar upp till 0950, remtransmission för storlekar från 1100; radiell EC-fläkt som tillval
Vattenbatteri för eftervärmning eller efterkylning med 3-vägsventil

Driftläge

MyCond MID MSP värmeåtervinningsenhet

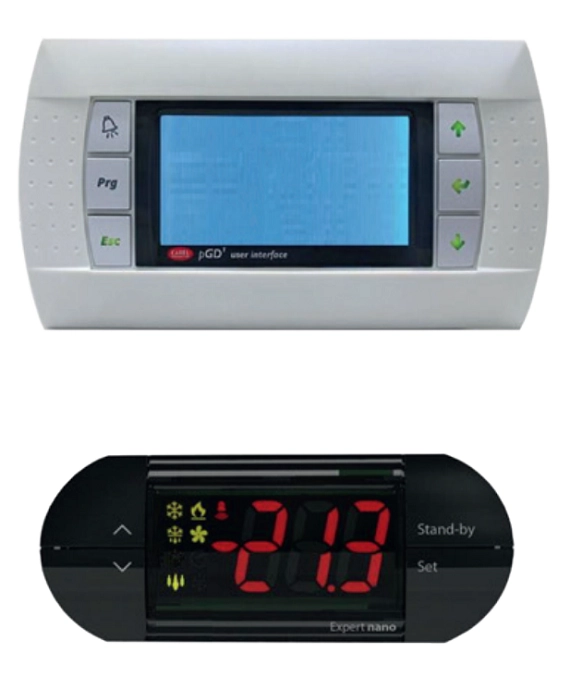

MyCond MID MSP-regulatorer för styrning av avfuktare

Standardalternativ:

Mekanisk humidistat
Filterhållarram för luftintagskanalen
Elektronisk krono-humidistat
Batteri för varmt/kylt vatten med 3-vägsventil
Tyst version -2 dB(A)
Mjukstartare
Manometrar
Avfrostning av varm gas
Avkylare för vatten från simbassäng
Centrifugalfläkt med högt statiskt tryck

Avancerad styrning:

Radiala EC-fläktar
0-10 V kontrollterminal
AAC: automatisk luftflödeskontroll
Klockkort för schemaläggning av tid
Sensor för igensättning av filter
Terminal för fjärranvändning
TH-sond för kanalinstallation
Seriekort för Modbus-, Lonworks-, Bacnet-, KNX-, Ethernet TM-anslutning

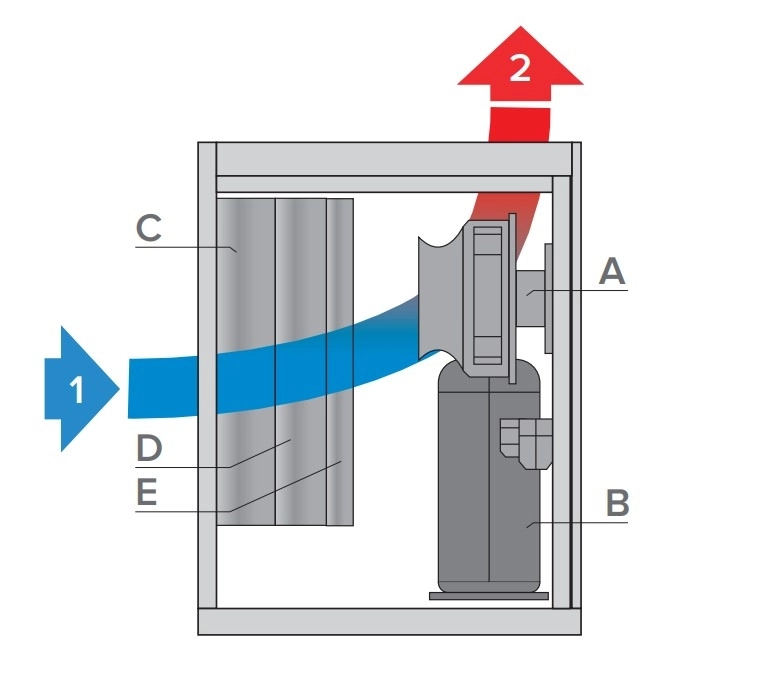

Förklaring:

А - Fläkt
B - Kompressor
C - Förångare
D - Kondensor
E - Värmeväxlare för varmvatten eller elvärmare (tillval)

Funktionsprincip för avfuktare MyCond MID MSP

Extrautrustning:

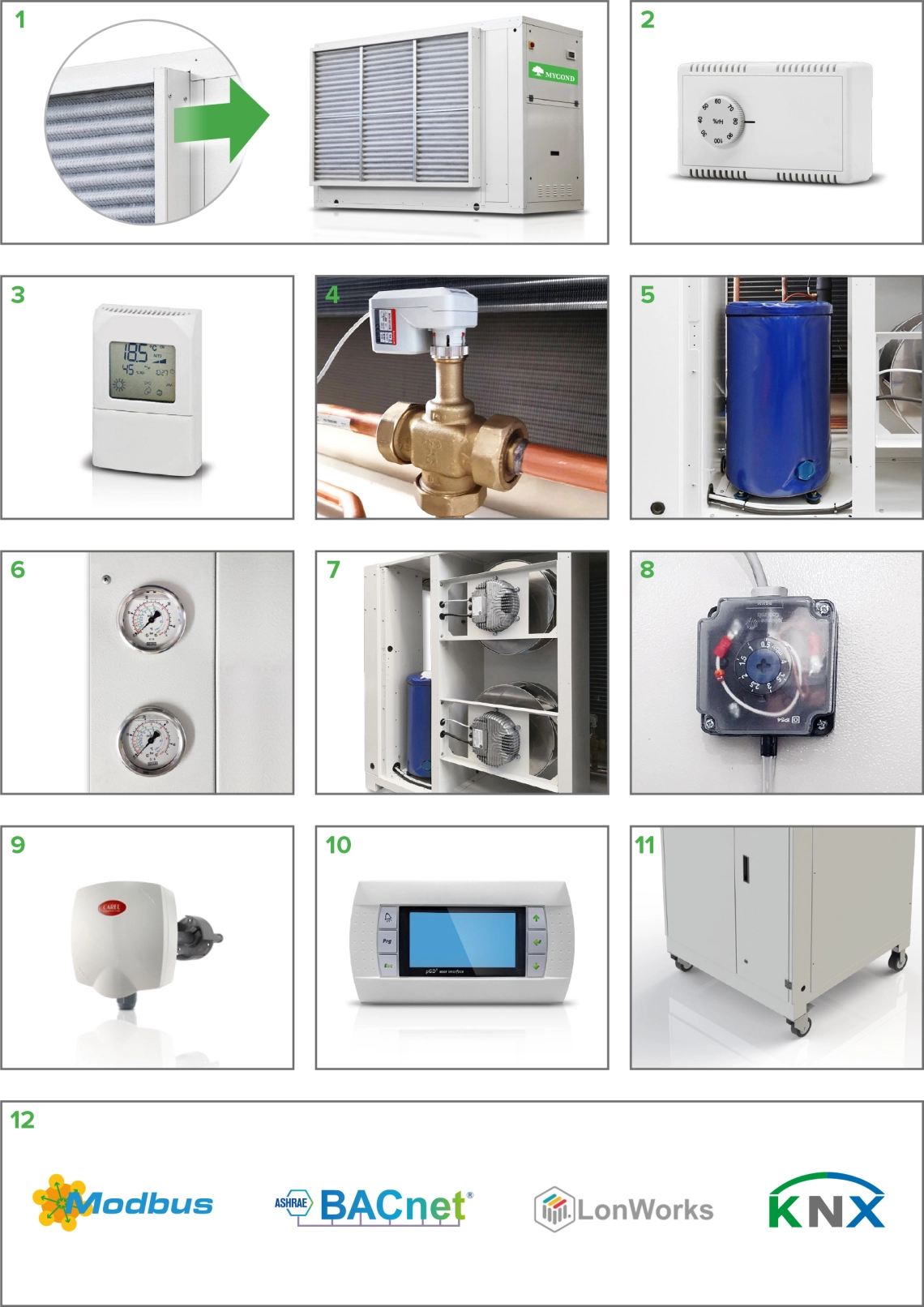

MyCond MID MSP komponenter för styrning av automation

Filterhållarram för sugkanal med G2- eller G4-filter (1)
Mekanisk hygrostat för väggmontage (2)
Elektronisk chrono - hygrostat (3)
Vattenbatteri med modulerande trevägsventil(4)

Endast uppvärmning
Endast uppvärmning, överdimensionerad
Kylning/uppvärmning
Kylning/uppvärmning, överdimensionerad

*3, 4 Inklusive kondensatbrunn och isolering

Tyst version (5)
Mjukstart
Manometrar (6)
Avfrostning av varmgas (obligatorisk vid lufttemperatur under 8°C)
Avkylare för tekniskt vatten eller poolvatten (4)
Centrifugalfläkt med högt statiskt tryck
Radial EC-fläkt (7)
ACF: Automatic Control Flow; gör det möjligt att välja luftflöde direkt på displayen och att behålla det även vid variabla tryckfall på grund av filtren.
Avancerad styrning
Klockkort med tidsschemaläggning: 2 driftlägen (vardag eller helgdag), 6 tidsluckor per driftläge. Inställbara parametrar: på/av, inomhustemperatur, relativ luftfuktighet inomhus.
Sensor för smutsiga filter (8)
Temperatur- och fuktsond för kanalinstallation (9)
Terminal för fjärranvändning inklusive 20 m kabel (10)
Extra värmeisolering, tjocklek 20 mm eller 40 mm
Svängbara hjul (11)
Seriekort för BMS (12)

Modbus
LonWorks
BACnet
KNX

Ethernet™ gränssnittskort, protokoll tillgängliga: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet och Modbus TCP / IP
Kontakt för 0-10 V styrning av luftfuktare
Version för utomhusinstallation

Alternativ för specialapplikationer

Specialspolar för aggressiv miljö
Paneler i rostfritt stål AISI 316L
Kondensor för tekniskt vatten
Elektriska värmare
Kondensor för poolvatten

MyCond MID MSP pool värmepump familjesemester

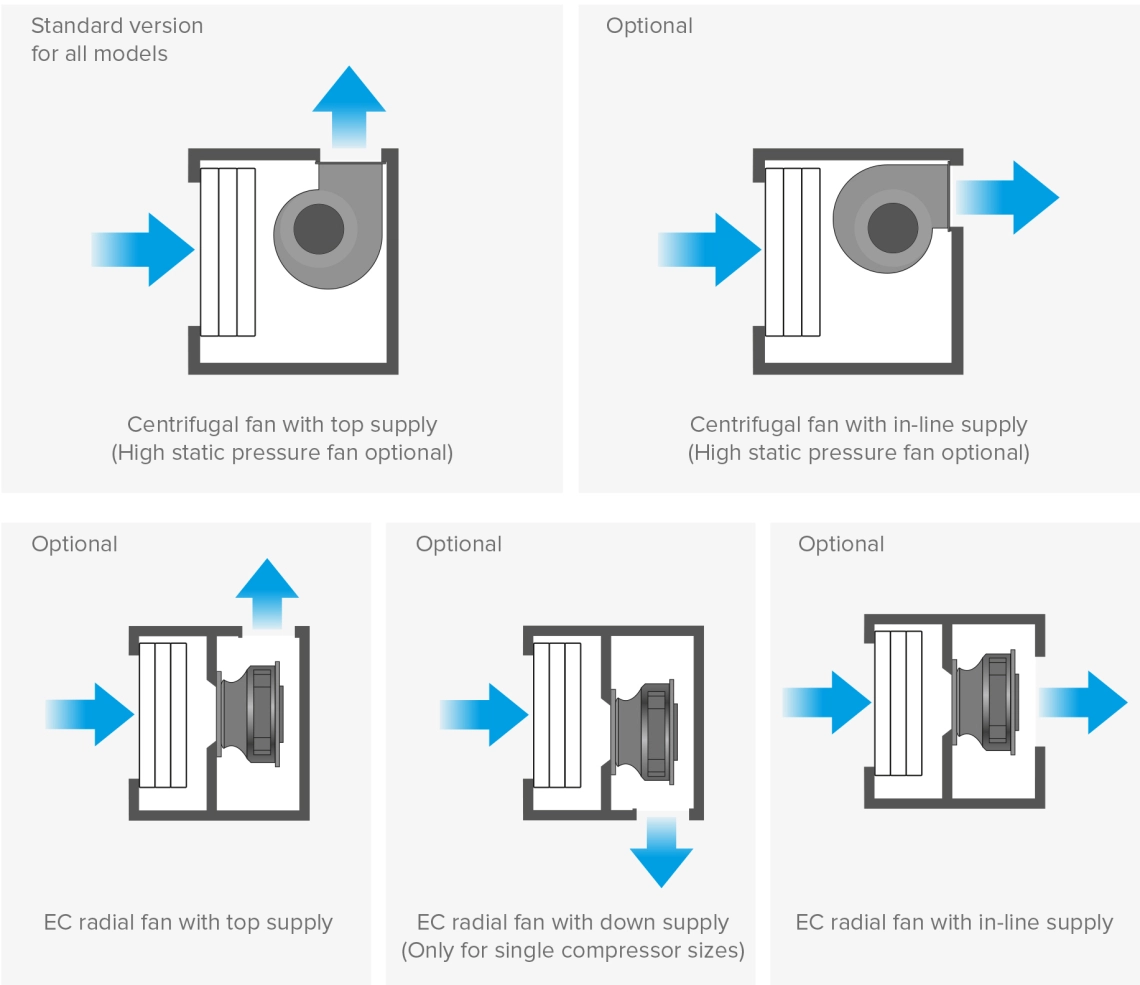

Typ av fläktar

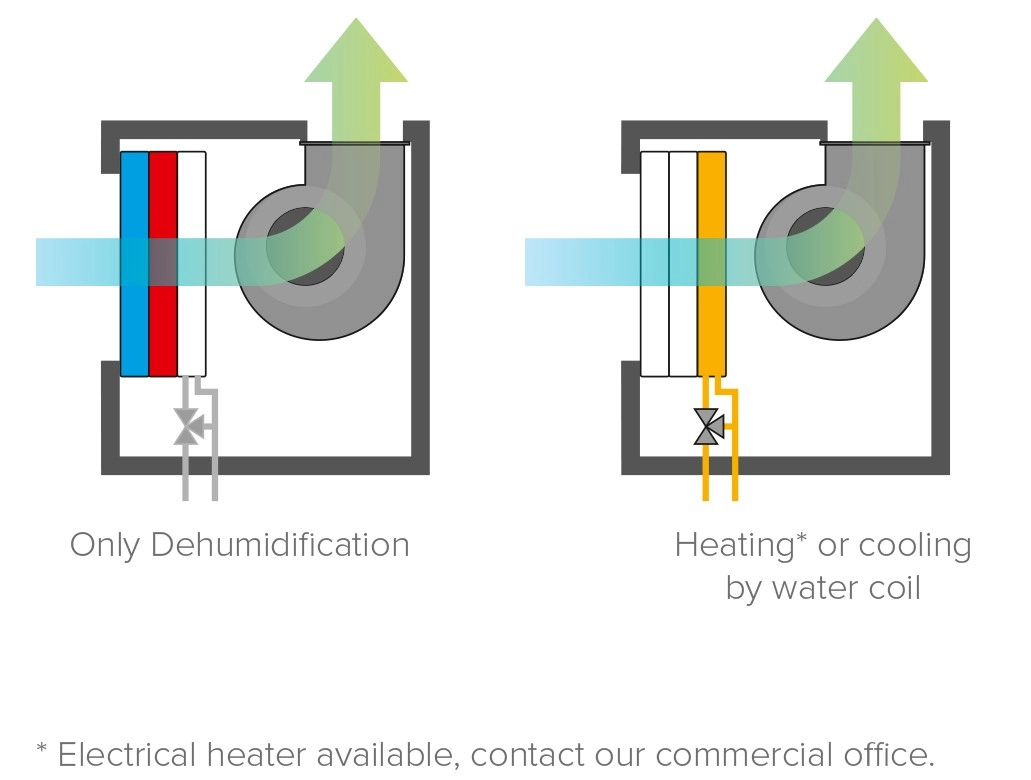

MyCond MID MSP Monteringsalternativ för fläkt med EC-motor

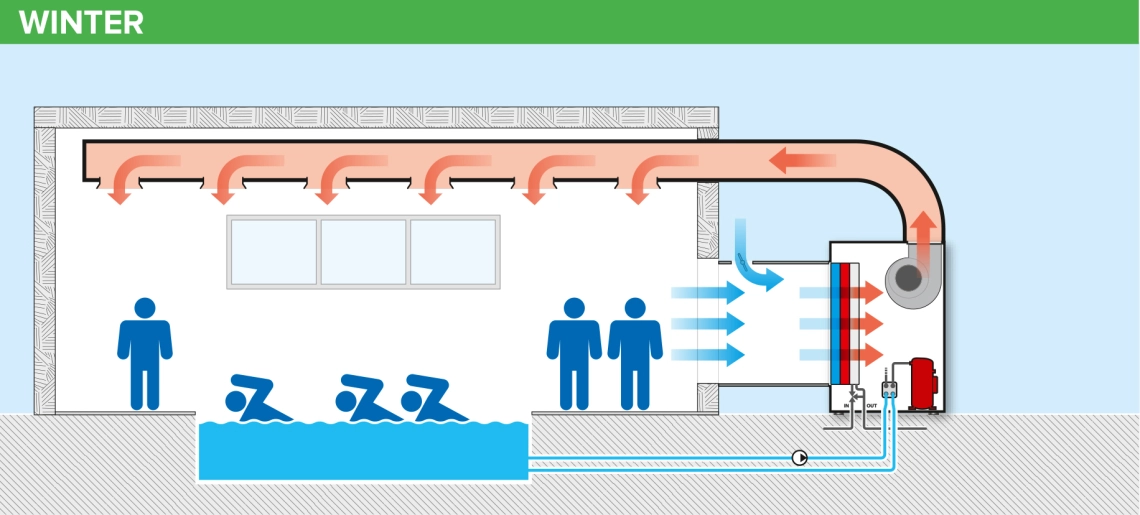

Säsongsbaserat driftläge

MyCond MID MSP Pooluppvärmning på vintern med ventilation

VINTER: start, inga personer, täckt pool, uppvärmning med varmvattenbatteri.
Kompressor : AV
Varmvattenbatteri: PÅ (tillval)
Avkylare: AV (tillval)

MyCond MID MSP Poolvärme och ventilation på vintern

VINTER: normal drift, öppen pool, avfuktning.
Kompressor: PÅ
Varmvattenbatteri: AV (tillval)
Värmeavgivare : AV (tillval)

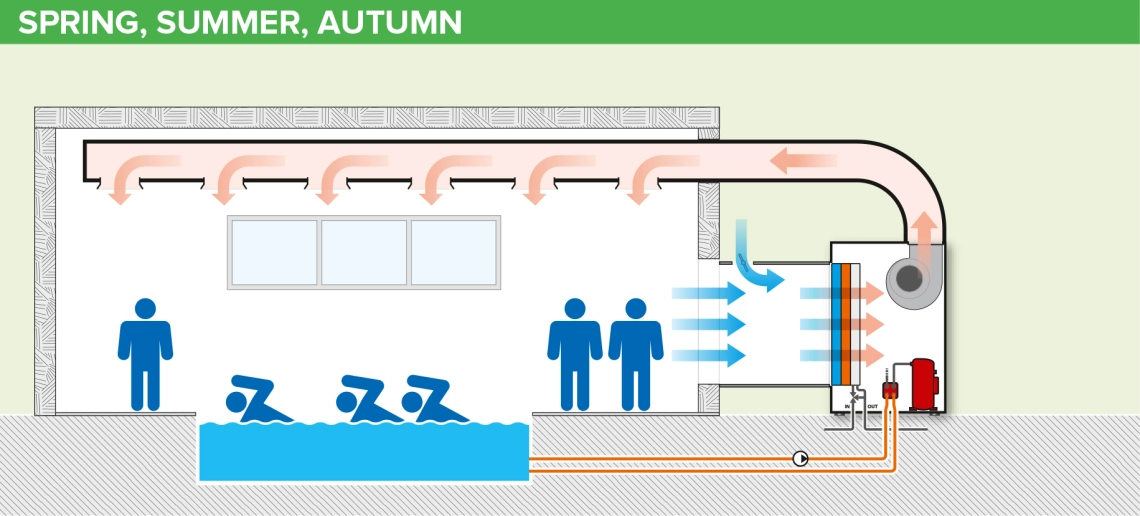

MyCond MID MSP Ventilation av simbassänger under den varma årstiden

VÅR, SOMMAR, HÖST: normal drift, poolen öppen, avfuktning med värmeåtervinning (avkylare)
Kompressor: PÅ
Varmvattenbatteri: AV (tillval)
Avkylare: PÅ (tillval)

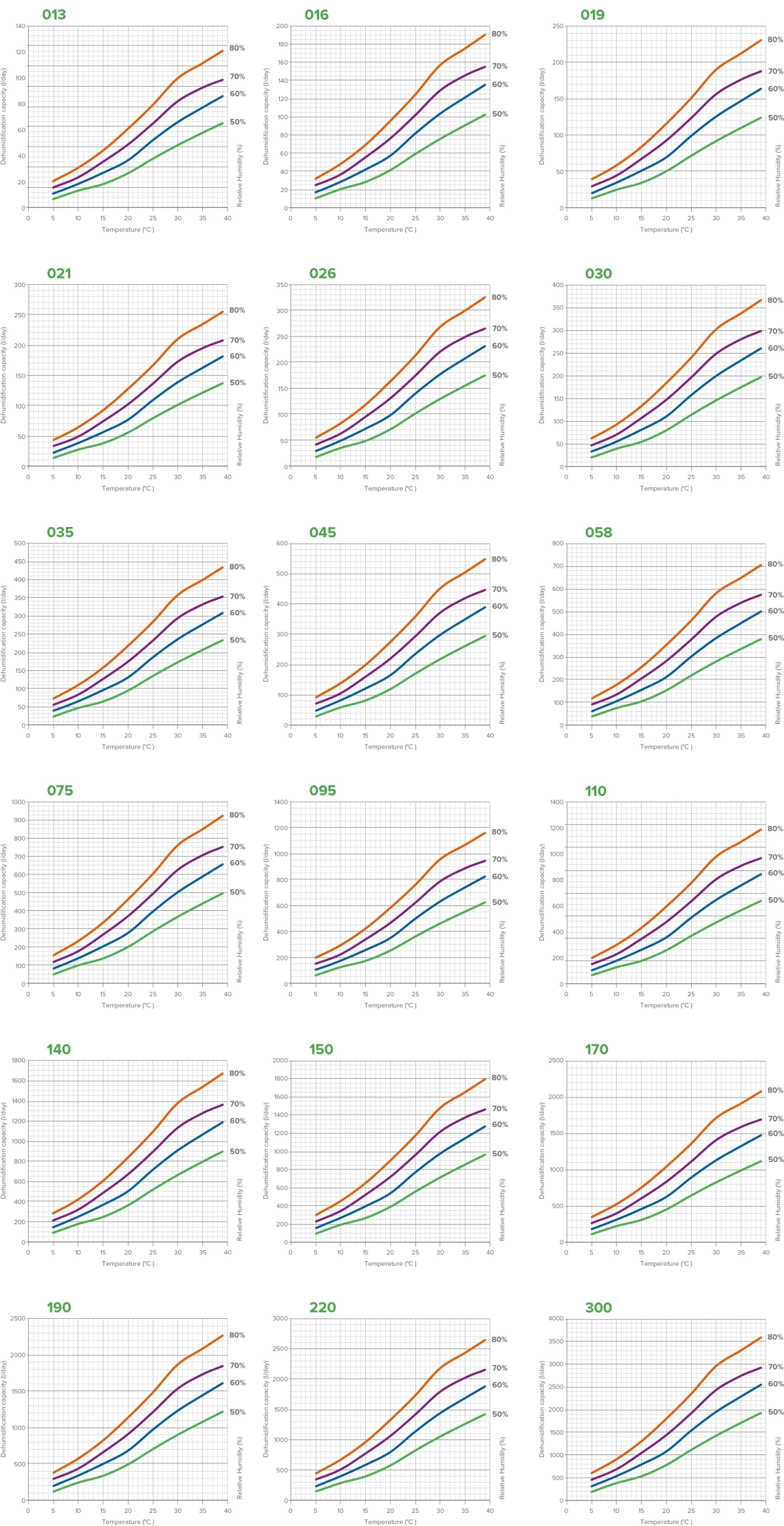

Graf över prestanda

MyCond MID MSP avfuktare - prestandagrafer

Dimensioner

Specifikationer	Enheter	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
Avfuktningskapacitet	l/dag	100	128	157	190	210	268	302	358	452	581
Luftflöde	^m3/h	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
Vattenvärmarens kapacitet	kW	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
Kapacitet för elektrisk värmare	kW	på begäran
Strömförsörjning	V / faser / Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Mått (BxLxH)	mått mm	700х550х900				700 x 850 x 900			830 x 850 x 1350

Specifikationer	Enheter	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
Avfuktningskapacitet	l/dag	760	955	1120	1380	1480	1710	1870	2180	2960	4650
Luftflöde	^m3/h	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
Vattenvärmarens kapacitet	kW	48	55	76	83	98	107	107	118	168	235
Kapacitet elektrisk värmare	kW	på begäran
Strömförsörjning	V / faser / Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
Mått (BxLxH)	mått mm	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

Alla data avser: lufttemperatur 30 °C, relativ luftfuktighet 80 %, vattentemperatur 80/70 °C

Notera:
MID - standardversion (industriell)
MSP - version för poolvatten
