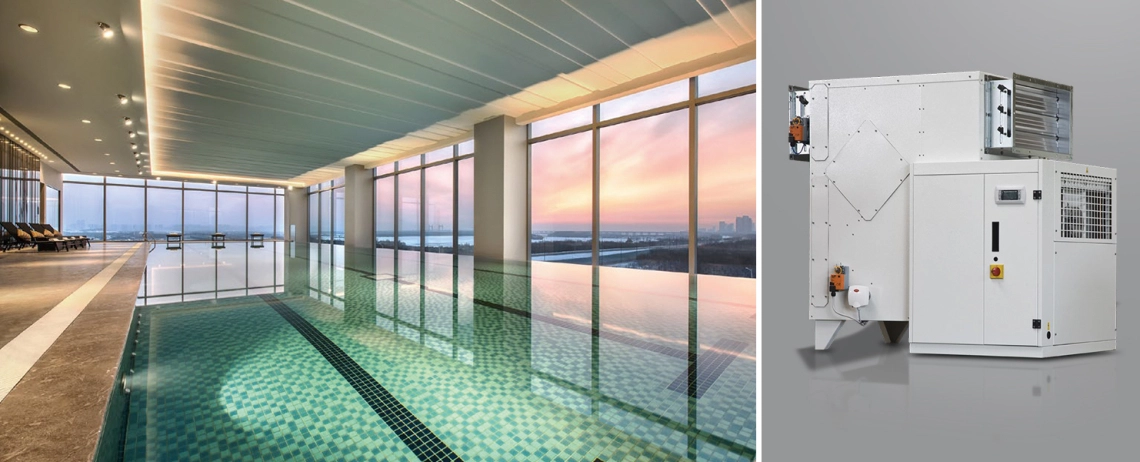

Luftavfuktare för bassäng MSTR / MSPR-serien

Högeffektiva luftavfuktare MSTR / MSPR är konstruerade för omfattande kontroll av temperatur, luftfuktighet, värmeåtervinning och luftkonditionering i takförsedda simbassänger och korrosiva miljöer.

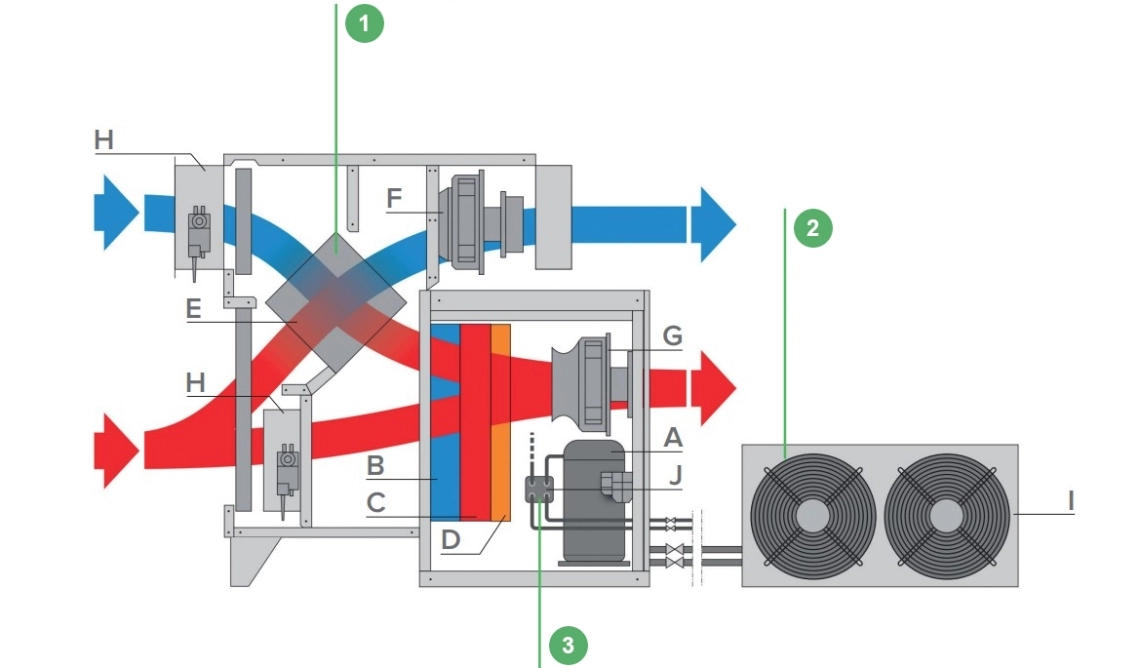

Principiellt schema

Förklaring:

• A - Kompressor
• B - Förångare
• C - Kondensor
• D - Värmeväxlare för extra uppvärmning/kylning (på begäran)
• E - Plattvärmeväxlare med blandat flöde
• F - EC-fläkt för frånluft
• G - EC-fläkt för tilluft
• H - Motoriserad ventil
• I - Fjärrkondensor (i MSTR-modeller)
• J - Vattenavskiljare (på begäran)

MSPR / MSTR-enheterna är idealiska för simbassänger som inte bara kräver avfuktning utan också måste förnya inomhusluften utan att sprida värme utomhus. Enheterna i MSPR / MSTR-serien är konstruerade för användning i små, medelstora och stora simbassänger, där reglering av fuktighetsnivån och/eller förebyggande av kondensfenomen krävs, där ett konstant luftutbyte är nödvändigt, även vid 24-timmars drift. Den högeffektiva rekuperatorn garanterar verkningsgrader på upp till 80% och konstruktionen är särskilt lämplig för miljöer där det förekommer frätande ämnen som klor.

Parametrar:

• Avfuktningskapacitet från 100 l/dag 4650 l/dag
• Luftflöde från 900^m3/h till 35000^m3/h
• Installation i tvättstugan
• Galvaniserade stålpaneler, målade på in- och utsidan
• Lamellvärmeväxlare med skyddsbeläggning, lämplig för användning i korrosiv miljö
• Blandflödesåtervinnare med aluminiumlameller med skyddande beläggning
• Klorsäkra elektroniska komponenter
• Dräneringsplåt i rostfritt stål
• Centrifugalfläkt med elektronisk inverter
• Avkylare för simbassängsvatten (på begäran)

MSPR/MSTR-serien använder endast EC-radialfläktar med inbyggda inverterare med hög energieffektivitet. Mycond har utvecklat en sofistikerad programvara för att ställa in, mäta och kontrollera luftflödet i avfuktarna MSPR/MSTR, vilket eliminerar alla problem som uppstår på grund av felaktig beräkning av tryckfallet i kanalerna, vilket gör installationen av avfuktaren och driftsättningen av systemet extremt enkel och snabb, vilket minskar installationstiden och kostnaderna. Dessa enheter är konstruerade för att anslutas till styva kanaler. Serien består av 20 modeller, från 100 l/dag och 900^m3/h till 4.600 l/dag och 35.000^m3/h.

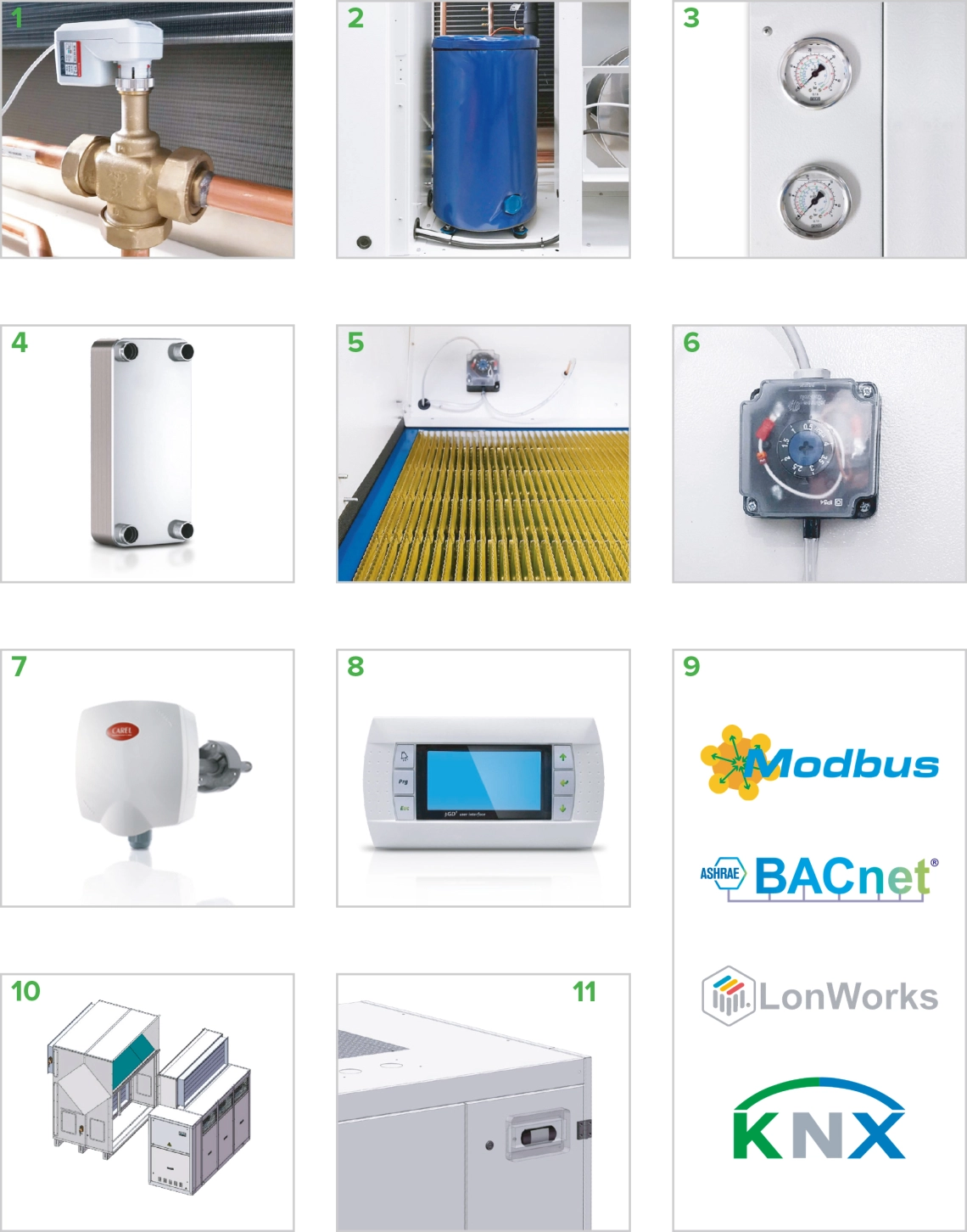

Tillval

• G4- eller F7-filter
• Vattenbatteri med modulerande trevägsventil * (1)

1. Endast uppvärmning
2. Endast uppvärmning, överdimensionerad
3. Kylning/uppvärmning
4. Kylning/uppvärmning, överdimensionerad

*3, 4 Inklusive kondensatbrunn och isolering.

* Det är möjligt att installera endast ett vattenbatteri; för storlek upp till 0300, on/off trevägsventil.

• Frikylningssats: gör det möjligt att kyla med hjälp av extern luft när temperaturen är lägre än den interna luften
• Tyst version (2)
• Mjuk start
• Manometrar (3)
• Avfrostning med varmgas (obligatorisk vid lufttemperatur under 8°C)
• Avkylare för tekniskt vatten eller poolvatten (4)
• ACF: Automatic Control Flow; gör det möjligt att välja luftflöde direkt på displayen och att behålla det även vid variabla tryckfall på grund av filtren. (5)
• Sensor för smutsiga filter (6)
• Temperatur- och fuktsond för kanalinstallation (7)

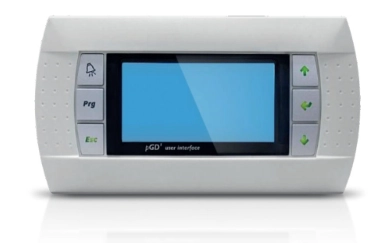

• Terminal för fjärranvändning inklusive 20 m kabel (8)
• Extra värmeisolering, tjocklek 20 mm eller 40 mm
• Seriekort för BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet™ gränssnittskort, protokoll tillgängliga: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet och Modbus TCP / IP
• Version i två delar (10)
• Version för utomhusinstallation (11)
• Kontakt för 0-10 V styrning av luftfuktare (luftfuktare levereras inte av MYCOND)

Alternativ för specialapplikationer

• Specialspolar för aggressiv omgivning
• Paneler i rostfritt stål AISI 316L
• Strömförsörjning 60 Hz
• Kondensor för tekniskt vatten
• Elektriska värmare
• Kondensor för poolvatten

Säsongsbaserat driftläge

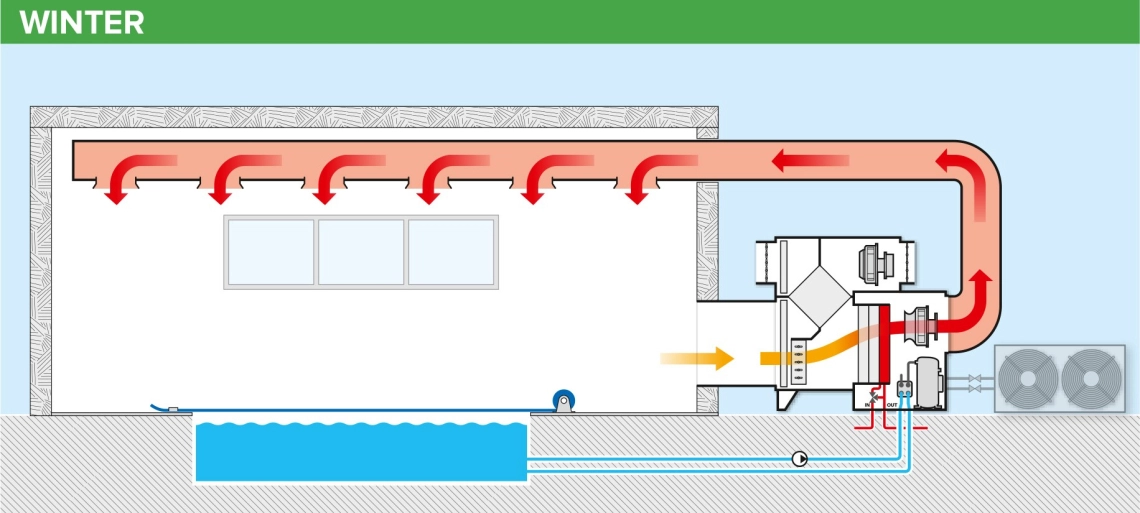

VINTER: start, inga personer, täckt pool, uppvärmning med varmvattenbatteri.
Kompressor: OFF
Varmvattenslinga: ON (tillval)
Avkylare: OFF (tillval)
Fjärrkondensor: OFF (MSPR-modeller)
Extern luft: AV

VINTER: normal drift, öppen pool, avfuktning.
Kompressor: PÅ
Varmvattenbatteri: OFF (tillval)
Avkylare: OFF (tillval)
Fjärrkondensor: OFF (MSPR-modeller)
Extern luft: PÅ

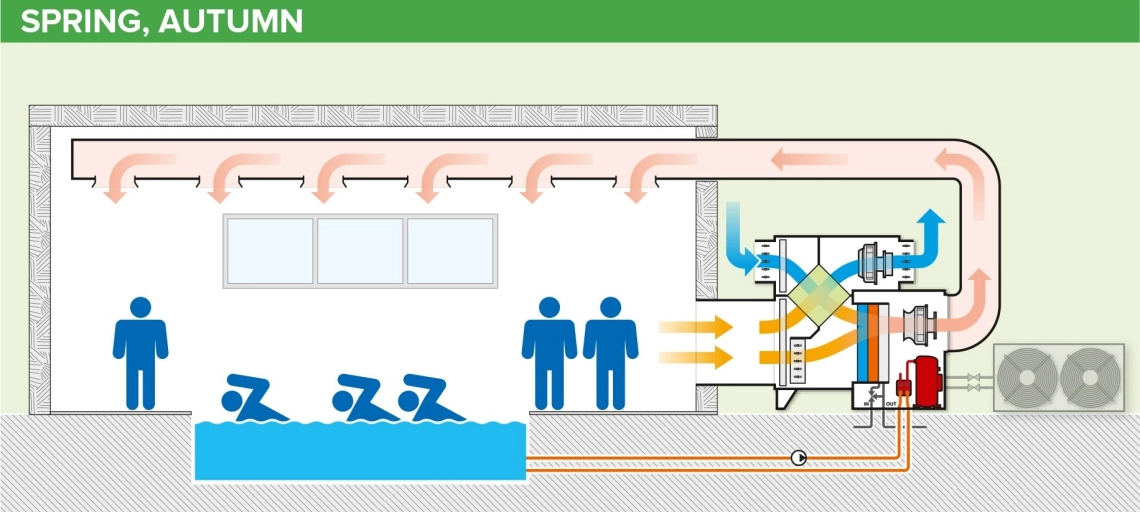

VÅR, HÖST: normal drift, öppen pool, avfuktning med värmeåtervinning (överhettare)
Driftläge för frikyla tillgängligt (tillval).
Kompressor: PÅ
Varmvattenspiral: OFF (tillval)
Desuperheater : ON (tillval)
Fjärrkondensor: OFF (MSPR-modeller)
Extern luft: PÅ

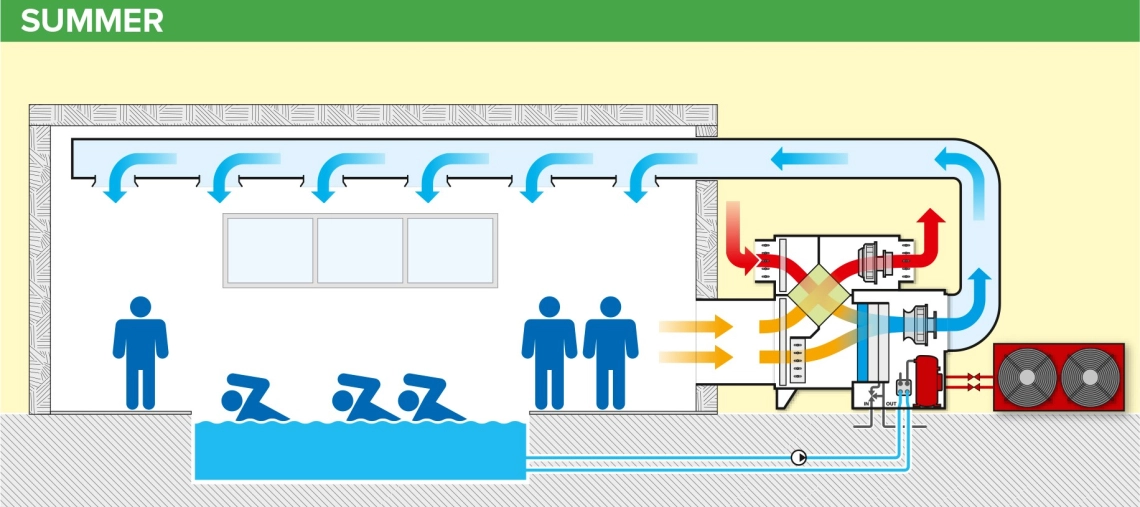

SOMMAR: normal drift, öppen pool, avfuktning och kylning (fjärrkondensor)
Kompressor: ON
Varmvattenbatteri: OFF (tillval)
Avkylare : OFF (tillval)
Fjärrkondensor: ON (MSPR-modeller)
Extern luft: PÅ

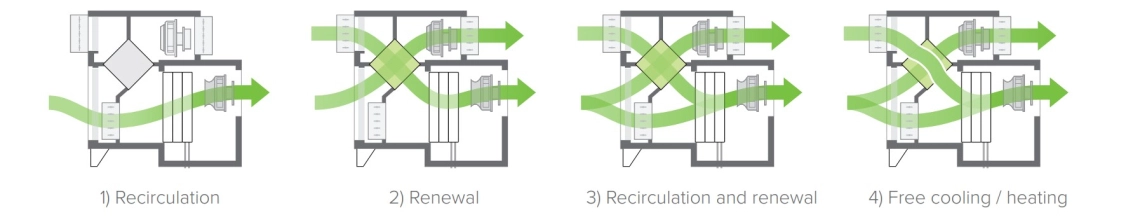

Luftflöden:

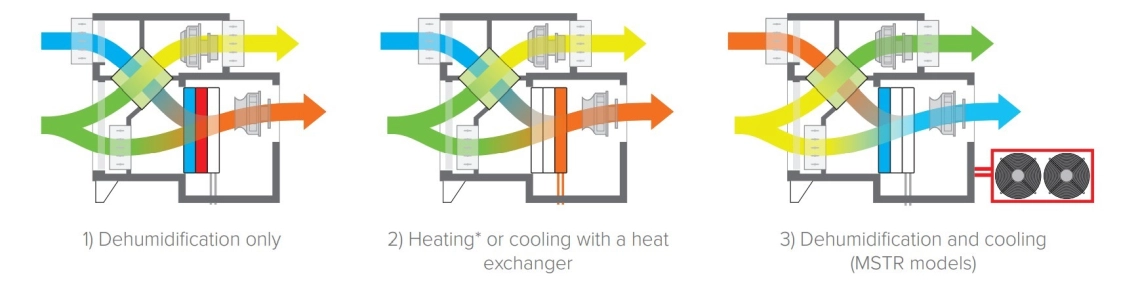

Driftläge:

* Kontakta tillverkarens försäljningskontor om du vill ha en elektrisk värmare som tillval.

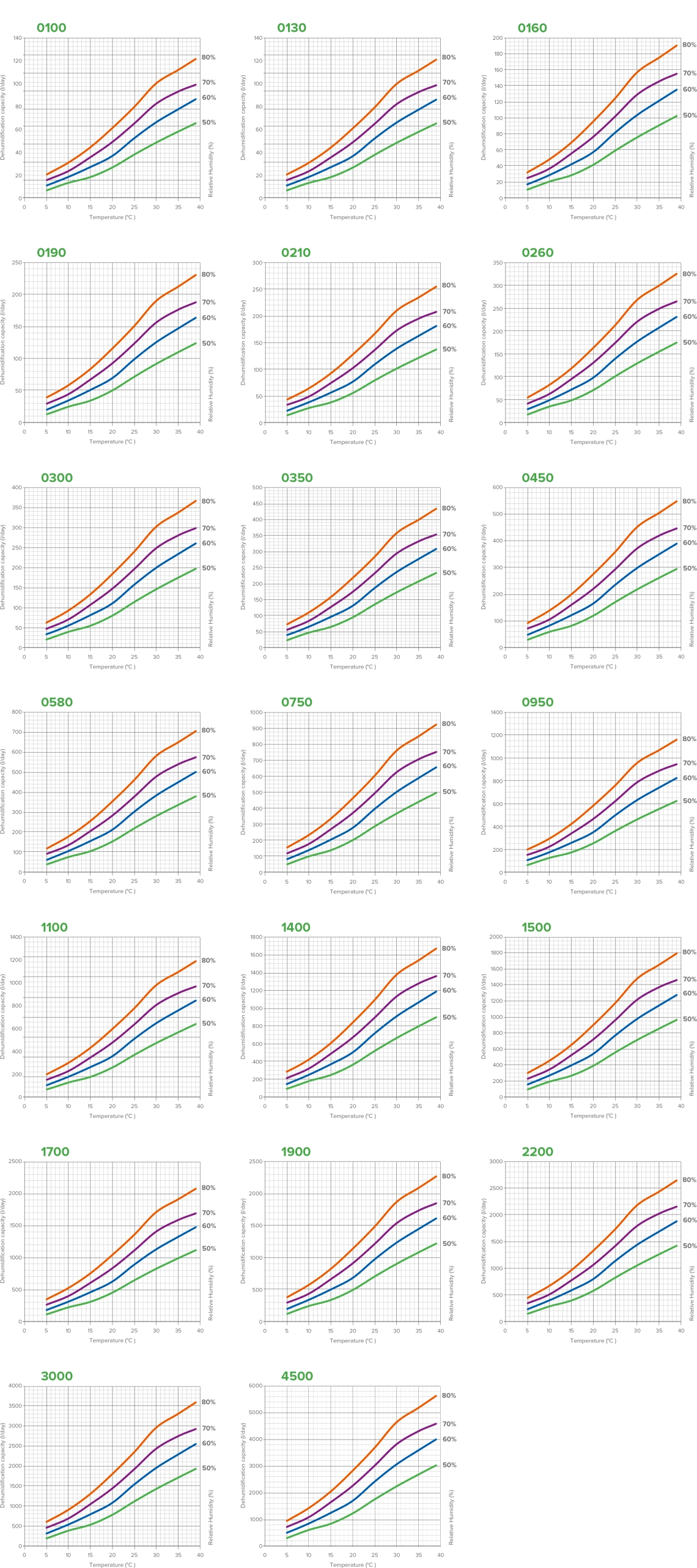

Graf över prestanda

1. Inloppsluft: 30°C - 80% RH; inlopps-/utloppsvatten: 80/70°C; utomhusluft: 30°C - 50% RH; 100% återcirkulation.
2. Inomhusluft: 26°C - 60% RH; utomhusluft: -5°C - 80% RH.

Notera:
MSTR - standardversion (industriell)
MSPR - version för poolvatten
