Fläktkonvektorer för medelstora ESP-kanaler MCFC-serien

Ett luftkonditioneringssystem som fungerar både för kylning och uppvärmning. Systemet skapar ett behagligt mikroklimat på kontor, i industrilokaler, affärs- och bostadshus, hotell, banker, administrativa byggnader etc.

Kylningskapacitet: 1,2 ... 12,6 kW

Uppvärmningskapacitet: 1,8 ... 18,9 kW

Vill du köpa eller har du frågor?

Fläktkonvektorer för medelstora ESP-kanaler MCFC-serien

Brett utbud av kapaciteter. Fläktkonvektorn har kyl-, värme- och ventilationsfunktioner. Den är utformad för att upprätthålla bekväma förhållanden i bostäder, kontor, kommersiella och andra lokaler.

MyCond MCFC Medium ESP kanalfläktkonvektor som förbättrar luftcirkulationseffektiviteten.

Funktioner och fördelar:

Optimerad värmeväxlare med ökad värmeväxlingsyta ger hög fläktkonvektorverkningsgrad.
Centrifugalfläkt med metallblad och hölje i galvaniserat stål ger hög tillförlitlighet och brandmotstånd.
fläktkonvektor med 2 rör och 3-radig värmeväxlare.

MyCond MCFC Medium ESP kanalfläktkonvektor för effektiv klimatkontroll.

MyCond MCFC Modern fläktkonvektor för effektiv luftbehandling.

Val av AC- eller DC-motortyp.
Röranslutning på vänster sida.
Lutande dräneringsplåt garanterar säker och fullständig dränering av kondensat från dess lägsta punkt.
Statiskt tryck upp till 50 Pa.
Låg energiförbrukning.
Låg ljudnivå.
ModBus-styrning (som tillval).
Wi-Fi-styrning (som tillval).
Termostat köps separat

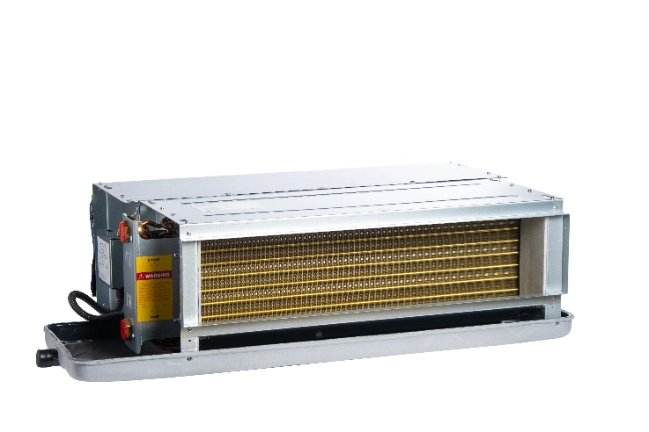

MyCond MCFC Medium ESP kanalfläktkonvektorer med specifikationsdetaljer.

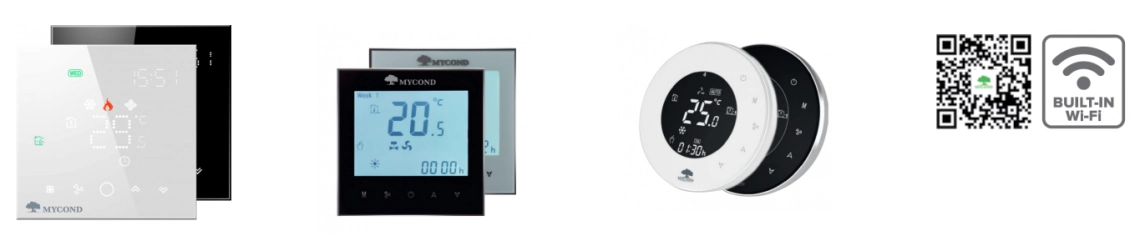

Den optimala uppsättningen automation för prisvärd och enkel styrning med smartphone

MyCond MCFC Modernt hotellrum med energieffektiv fläktkonvektor för medium ESP-kanaler.

Specifikationer		Enheter	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Luftflöde, hög / medel / låg.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kylkapacitet, hög / medel / låg.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Värmekapacitet, hög / medel / låg.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Externt statiskt tryck		Pa.	50	50	50	50	50
Bullernivå		dB(A)	42	44	46	47	49
Vattenförbrukning		^m3/h	0,39	0,55	0,7	0,82	0,91
Fall i vattentryck		kPa	12	16	20	23	26
	Antal fläktar		1	2	2	2	2
Fläktmotor	Antal motorer		1	1	1	1	1
	Låg hastighet	W	49	66	84	100	118
Maximalt arbetstryck		MPa	1,6	1,6	1,6	1,6	1,6
Inlopp / utlopp vattenrör		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Dräneringsrör		avloppsrör mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Netto vikt		kg	17	19	20	22	25

Specifikationer		Enheter	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Luftflöde, hög / medel / låg.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Kylkapacitet, hög / medel / låg.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Värmekapacitet, hög / medel / låg.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Externt statiskt tryck		Pa.	50	50	50	50
Bullernivå		dB(A)	50	52	54	56
Vattenförbrukning		^m3/h	1,34	1,59	1,8	2,07
Fall i vattentryck		kPa	40	40	40	50
	Antal fläktar		3	4	4	4
Fläktmotor	Antal motorer		1	1	1	1
	Låg hastighet	W	174	210	250	300
Maximalt arbetstryck		MPa	1,6	1,6	1,6	1,6
Inlopp / utlopp vattenrör		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Трубка для конденсату		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Netto vikt		kg	31	37	42	44

Obs!
1. Kylkapaciteten testades under följande förhållanden: inloppslufttemperatur 27°C torr bulb / 19,5°C våt bulb; inlopps-/utloppsvattentemperatur 7°C / 12°C
våt bulb; vattentemperatur i inlopp/utlopp 7°C / 12°C.
2. Värmeeffekten testades under följande förhållanden: inloppslufttemperatur 21°C torr termometer; inloppsvattentemperatur
vattentemperatur 60/50°C.
3. Ljudnivån testades i ett helt ekofritt rum.
4. Dessa prestanda och flödeshastigheter anges vid ett statiskt tryck på 30Pa.

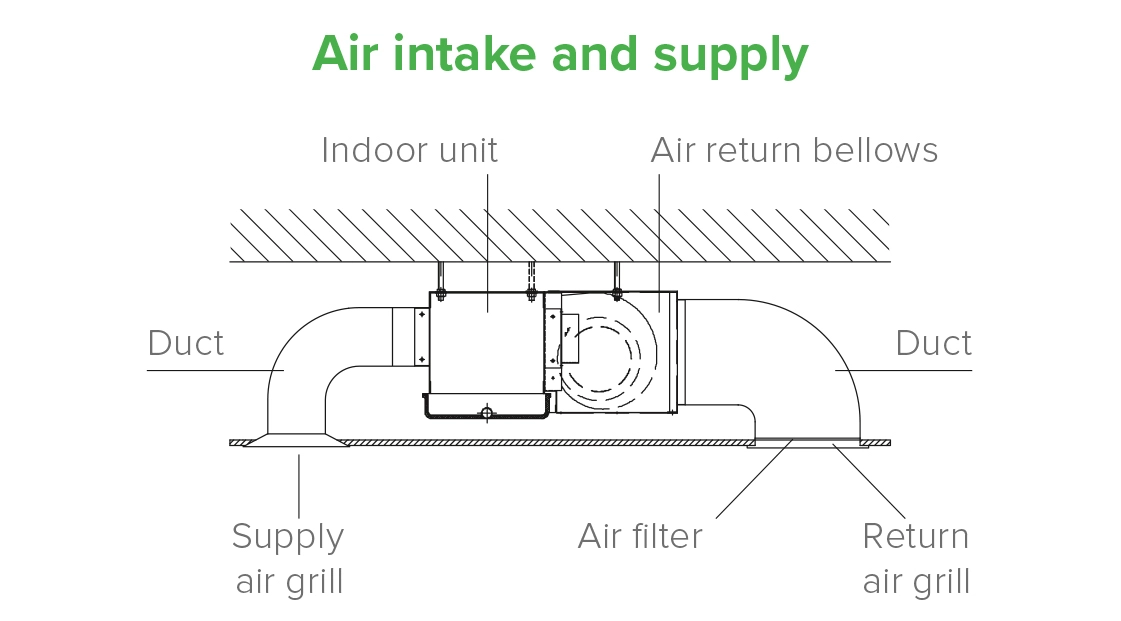

Installationsmetoder

MyCond MCFC Diagram som visar installationsmetoder för fläktkonvektorer för kanaler.

Mått och dimensioner

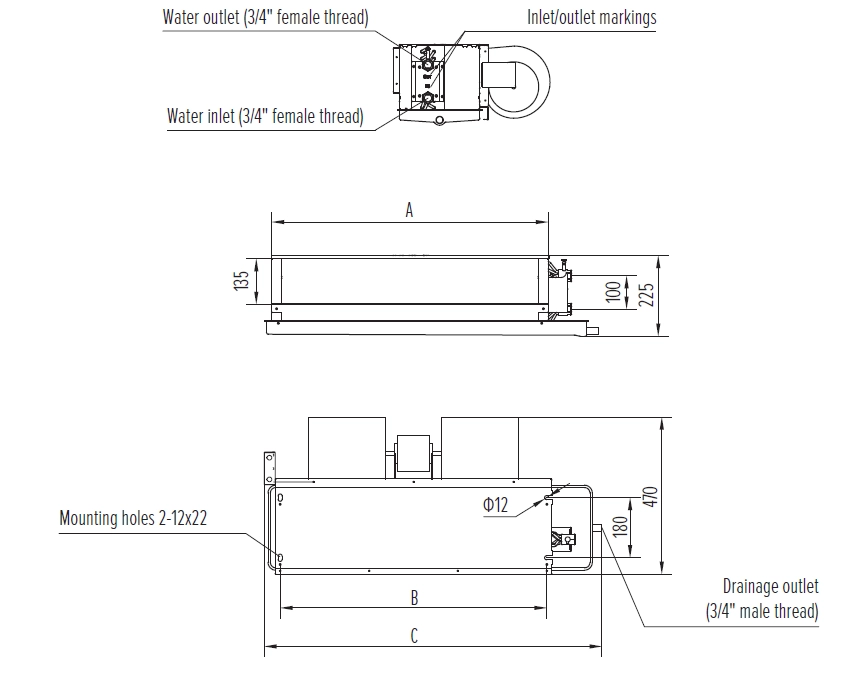

MyCond MCFC Diagram över Medium ESP fläktkonvektorer mått och specifikationer.

Modell	Enheter	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

Måtten är

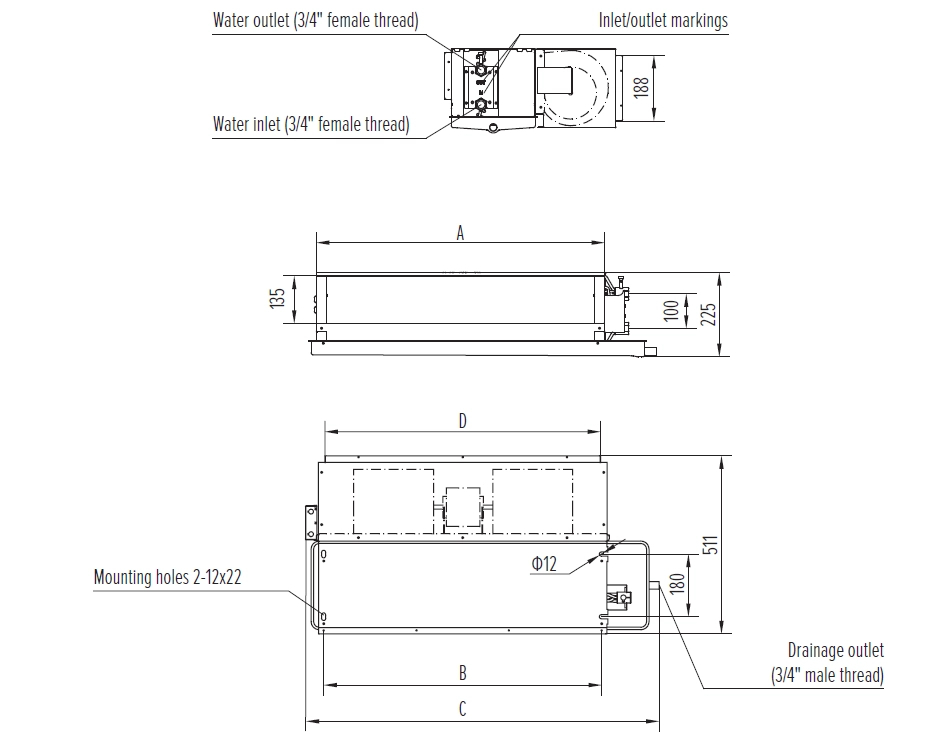

Modeller för horisontell installation med bakre luftintagskammare

Diagram som visar måtten på fläktkonvektorer för medelstora ESP-kanaler i MyCond MCFC-serien.

Modell	Enheter	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660
