Fläktkonvektorer för medelstora ESP-kanaler HPL-serien

Dessa kanalförsedda fläktkonvektorer med medelhögt tryck är konstruerade för att tillföra luft via långa rörledningar och kan installeras både horisontellt och vertikalt. Enheterna är lämpliga för bostadshus, kontor, utbildnings- och köpcentra

Kylningskapacitet: 2,93 ... 11,29 kW

Uppvärmningskapacitet: 3,31 ... 13,13 kW

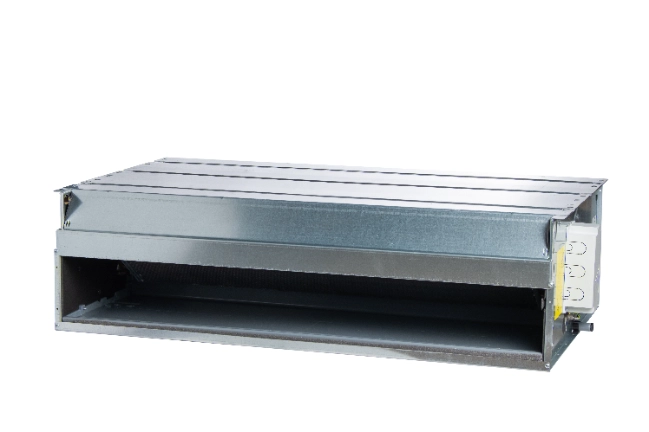

Fläktkonvektorer för medelstora ESP-kanaler HPL-serien

Fläktkonvektorn har 7 standardstorlekar med olika luftflödeskapacitet (från 340 till 2100^m3/h), som alla är utrustade med en 3- eller 4-radig konvektor och med möjlighet att lägga till en 1- eller 2-radig konvektor för 4-rörssystem. Det här är det mest kompletta sortimentet, perfekt för alla luftkonditioneringskrav.

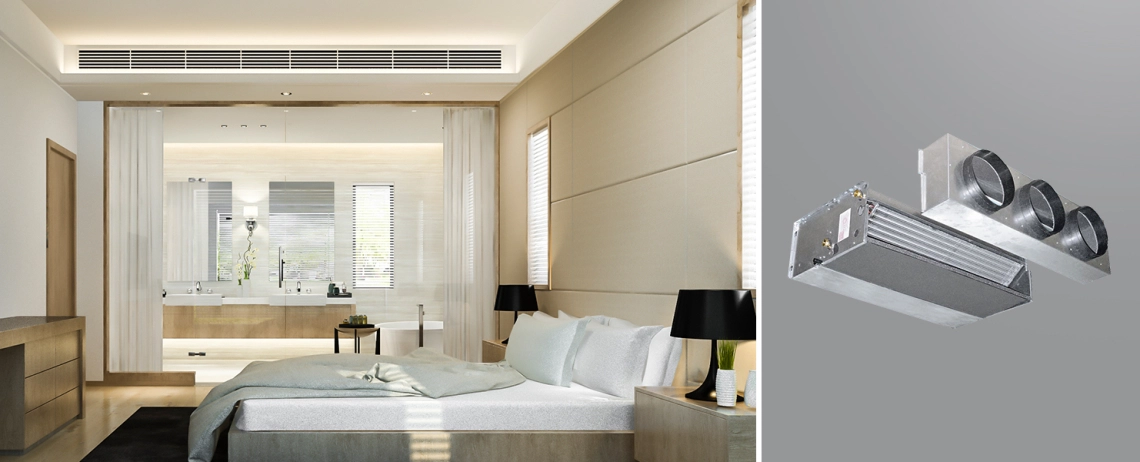

hotel room

Viktiga egenskaper :

Hög komfortnivå
Brett driftområde
Statiskt tryck upp till 80 Pa
Hölje av galvaniserat stål
Högeffektiv värmeväxlare i koppar
Statiskt och dynamiskt balanserad fläkt för extremt tyst drift
Installation i horisontellt och vertikalt läge

Fördelar :

Höljet är tillverkat av 1 mm galvaniserat stål och isolerat med 3 mm polyolefinskum (klass M1).
Fläktarna har blad av aluminium eller plast.
Den 5-växlade motorn är monterad på antivibrationsdynor. Konstruktionen har ett internt termiskt skydd med automatisk återställning (skyddsklass IP 20, klass B).
Värmeväxlaren är inte lämplig för användning i korrosiva miljöer där den kan utsättas för korrosion. Anslutningarna sitter på vänster sida från enhetens luftutlopp.
Kondensatbrickan är tillverkad av plast. Den L-formade konstruktionen gör det möjligt att installera fläktkonvektorn i antingen horisontellt eller vertikalt läge.
Filtret är tillverkat av polypropylenfiber som är spänt på en galvaniserad stålram. Ramen är monterad i speciella styrningar för enkel borttagning och installation av filtret vid underhåll.

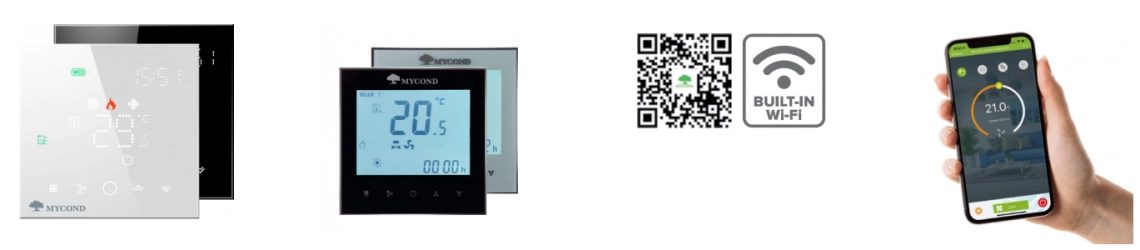

Den optimala uppsättningen automation för prisvärd och enkel styrning via smartphone

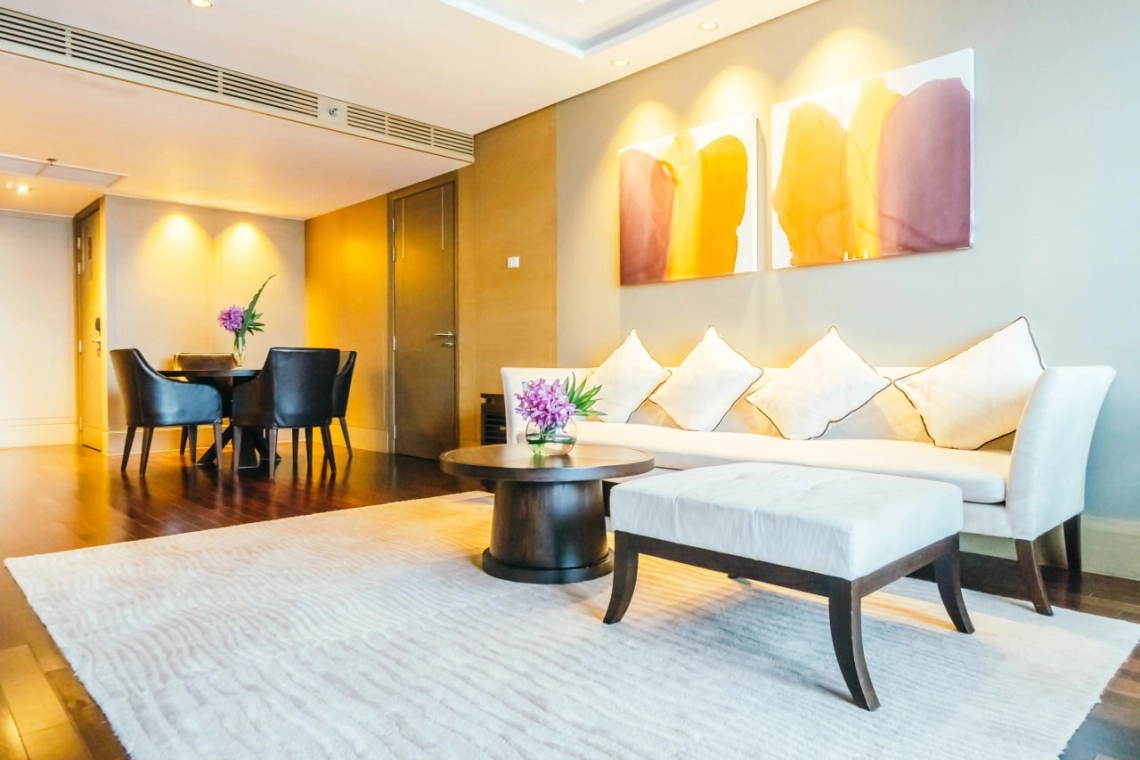

living room

3-radiga fläktkonvektorer, 2-rörsmodeller. Specifikationer

Specifikationer	Enheter	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Luftflöde	^m3/h	535	860	1115	1340	1375	1635	2100
Kylningskapacitet	i kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Uppvärmningskapacitet	i kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Inmatad motoreffekt	W	55	110	126	175	174	166	245
Ljudeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Inlopps-/utloppsrör för vatten		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrör	mm mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

4-radiga fläktkonvektorer, 2-rörsmodeller. Specifikationer

Specifikation för	Enheter	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Luftflöde	^m3/h	535	860	1115	1340	1375	1635	2100
Kylningskapacitet	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Uppvärmningskapacitet	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Inmatad motoreffekt	W	55	110	126	175	174	166	245
Ljudeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Inlopps-/utloppsrör för vatten		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrör	mm mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

fläktkonvektor med 3+1 rader, 4-rörsmodeller Specifikationer

Specifikationer	Enheter	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Luftflöde	^m3/h	535	860	1115	1340	1375	1635	2100
Kylningskapacitet	i kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Uppvärmningskapacitet	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Inmatad motoreffekt	W	55	110	126	175	174	166	245
Ljudeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Inlopps-/utloppsrör för vatten		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrör	mm mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Egenskaperna anges för följande driftsparametrar:
Statiskt tryck: 0Pa
Kylning: tilluftstemperatur +27 °C torr temperatur, +19 °C luftfuktighet term. Vattentemperatur inlopp/utlopp. +7/12 °C.
UPPVÄRMNING: lufttemperaturen vid ingången är +20 °C. Vattentemperatur inlopp/utlopp. +50/45 °C.
Uppvärmning 4-rörssystem: lufttemperatur vid ingången +20 °C. Inlopps-/utloppsvattentemperatur. +65/55 °C.

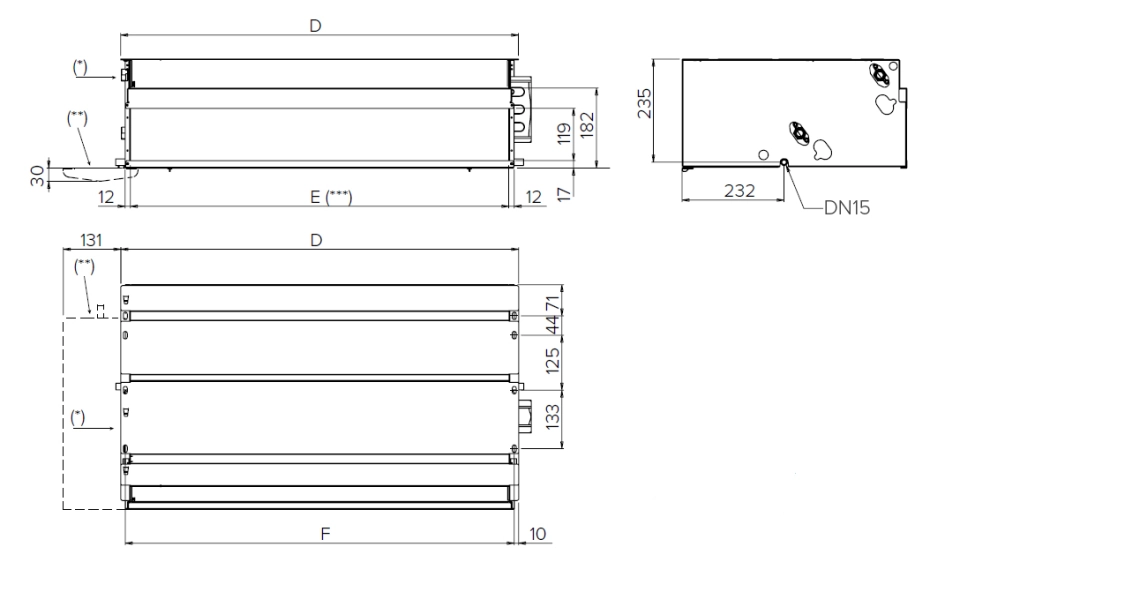

Vertikal installation

Obs:
(*) - Batterianslutningar till vänster
(**) - Extra kondensatbricka (tillval)
(***) - Inloppsramens mått: E x 119 mm
(****) - Ytterdiameter

scheme

Horisontell installation

Notera:
(*) - Anslutningar för spolar till vänster
(**) - Extra kondensatbricka (tillval)
(***) - Inloppsramens mått: E x 119 mm
(****) - Utvändig diameter

Modell	Enhet	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

scheme_2

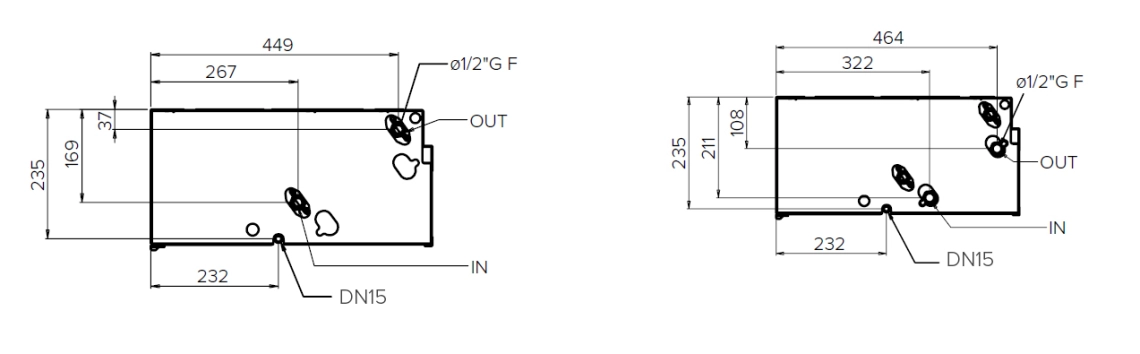

Anslutningar för spolar

3- eller 4-radiga slingor / Extra värmeslinga (1 eller 2 rader)

Modell	Enheter	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 rader	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 rader	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 rader	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

scheme_3
