Fläktkonvektorer för kanaler med hög ESP-halt DFCL-serien

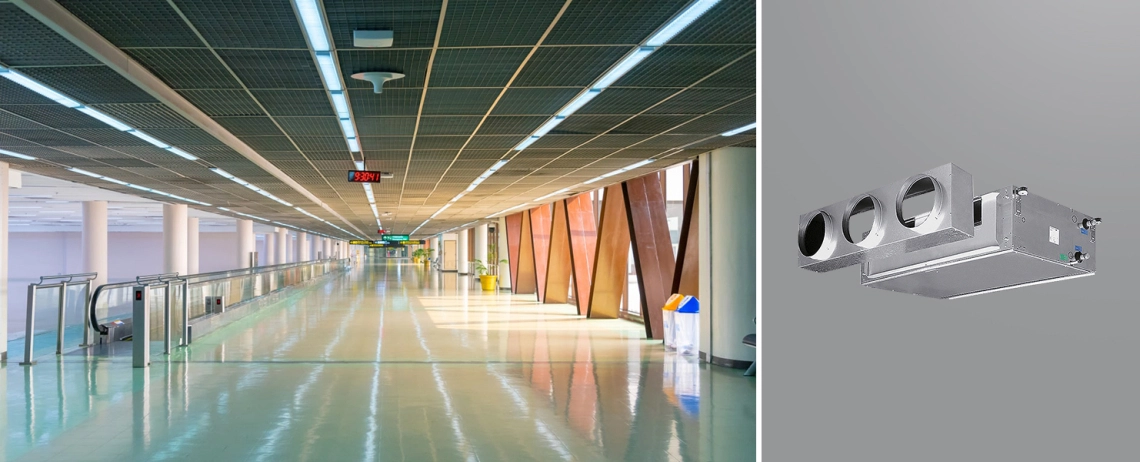

Högtrycksfläktkonvektorer med kanaler används oftast i stora utrymmen med högt i tak, t.ex. konferenssalar, hotell, flygplatser, museer och andra stora byggnader. Det höga lufttrycket från kanalfläktkonvektorn ger en jämn luftfördelning i hela utrymmet, vilket skapar bekväma förhållanden för de boende

Kylningskapacitet: 4,17 ... 38,28 kW

Uppvärmningskapacitet: 8,76 ... 50,95 kW

Fläktkonvektorer för kanaler med hög ESP-halt DFCL-serien

Ett brett utbud av kapaciteter, 2-rörsversioner samt en extra 4-rörs värmeväxlare för uppvärmning gör att de kan användas för ett brett spektrum av applikationer. Och möjligheten att styra via Wi-Fi (som tillval) gör det möjligt att styra klimatet från var som helst i världen.

4-pipe heat exchanger for heating

Viktiga egenskaper :

Hög flexibilitet vid utformning av luftkonditioneringssystem för dold montering.
Betydande kapacitet för stora lokaler.
Det statiska trycket är upp till 180 Pa i storlek 1-5 och upp till 400 Pa i storlek 6-7.
Låg ljudnivå.
Brett driftområde för inloppsvattentemperaturer.

Fördelar :

Ramen består av självbärande galvaniserade stålpaneler med ljud-/värmeisolering (klass M1).
Ett återvinningsbart luftfilter monterat på en galvaniserad ram, lättåtkomligt för rengöring och kompatibelt med ett G3 48 mm syntetfilter (reningseffekt 84%).

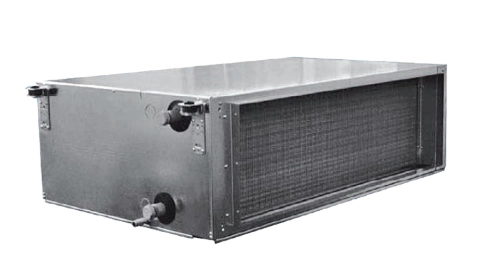

En tystgående centrifugalfläkt av galvaniserat stål med dubbelt pumphjul, monterad på samma axel som motorn. Enfasströmförsörjning 230 V, 50 Hz.
Högeffektiv värmeväxlare tillverkad av kopparrör med aluminiumlameller. Som standard är anslutningen på vänster sida. Anslutning av rör på höger sida kan fås på begäran.
Brett driftområde för inloppsvattentemperaturer.

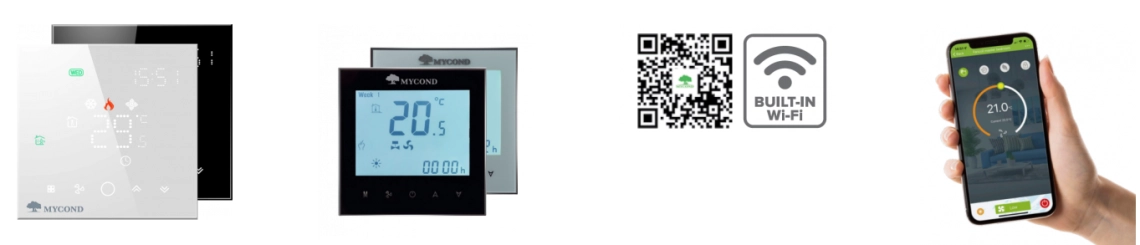

Optimal automation för prisvärd och enkel styrning via smartphone

The optimal set

fläktkonvektorer med 2 rör och 3 rader. Specifikationer

Specifikation för	Enheter	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Antal hastigheter		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Luftflöde	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Total kylkapacitet	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Synlig kylkapacitet	i kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Uppvärmningskapacitet	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Tryckförlust (kylning)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Tryckförlust (uppvärmning)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Effektförbrukning	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Ljudeffektnivå	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ljudtrycksnivå*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Uppgifterna avser följande förhållanden:

Kylning: inomhuslufttemperatur +27 °C (torr bulb), +19 °C (våt bulb); inlopps-/utloppsvattentemperatur +7/+12 °С.

Uppvärmning: inomhuslufttemperatur +20 °C; vattentemperatur i inlopp/utlopp +60/50 °C.

fläktkonvektorer med 2 rör och 4 rader. Specifikationer

Specifikationer	Enheter	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Antal hastigheter		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Luftflöde	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Total kylkapacitet	i kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Synlig kylkapacitet	i kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Uppvärmningskapacitet	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Tryckförlust (kylning)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Tryckförlust (uppvärmning)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Effektförbrukning	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Ljudeffektnivå	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ljudtrycksnivå*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Uppgifterna avser följande förhållanden:
Kylning: inomhuslufttemperatur +27 °C (torr bulb), +19 °C (våt bulb); inlopps-/utloppsvattentemperatur +7/+12 °С.
Uppvärmning: inomhuslufttemperatur +20 °C; vattentemperatur i inlopp/utlopp +50/45 °C.

fläktkonvektorer med 4 rör. Specifikationer

Specifikationer	Enheter	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Antal hastigheter		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Luftflöde	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Total kylkapacitet	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Synlig kylkapacitet	i kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Uppvärmningskapacitet	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Tryckförlust (kylning)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Tryckförlust (uppvärmning)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Effektförbrukning	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Ljudeffektnivå	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ljudtrycksnivå*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

fläktkonvektorer med 4 rör. Specifikationer

Specifikationer	Enheter	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Antal hastigheter		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Luftflöde	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Total kylkapacitet	i kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Skenbar kylkapacitet	i kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Uppvärmningskapacitet	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Tryckförlust (kylning)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Tryckförlust (uppvärmning)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Effektförbrukning	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Ljudeffektnivå	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Ljudtrycksnivå*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Högpresterande fläktkonvektorer med en 4- och 6-radig värmeväxlare

2-rörssystem

Specifikationer vid 150 Pa	Enhet	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Luftflöde	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Total kylkapacitet	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Synlig kylkapacitet	i kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Uppvärmningskapacitet	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Tryckförlust (kylning)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Tryckförlust (uppvärmning)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Effektförbrukning	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Ljudeffektnivå	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Ljudtrycksnivå*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Uppgifterna avser följande förhållanden:

Kylning: inomhuslufttemperatur +27 °C (torr bulb), +19 °C (våt bulb); inlopps-/utloppsvattentemperatur +7/+12 °С.

Uppvärmning: inomhuslufttemperatur +20 °C; inlopps-/utloppsvattentemperatur +60/50 °C.

4-rörssystem

Specifikationer vid 150 Pa	Enheter	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Luftflöde	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Total kylkapacitet	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Synlig kylkapacitet	i kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Uppvärmningskapacitet	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Tryckförlust (kylning)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Tryckförlust (uppvärmning)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Effektförbrukning	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Ljudeffektnivå	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Ljudtrycksnivå*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Uppgifterna avser följande förhållanden:
Kylning: inomhuslufttemperatur +27 °C (torr bulb), +19 °C (våt bulb); inlopps-/utloppsvattentemperatur +7/+12 °С.
Uppvärmning: lufttemperatur inomhus +20 °C; vattentemperatur i inlopp/utlopp +70/60 °C

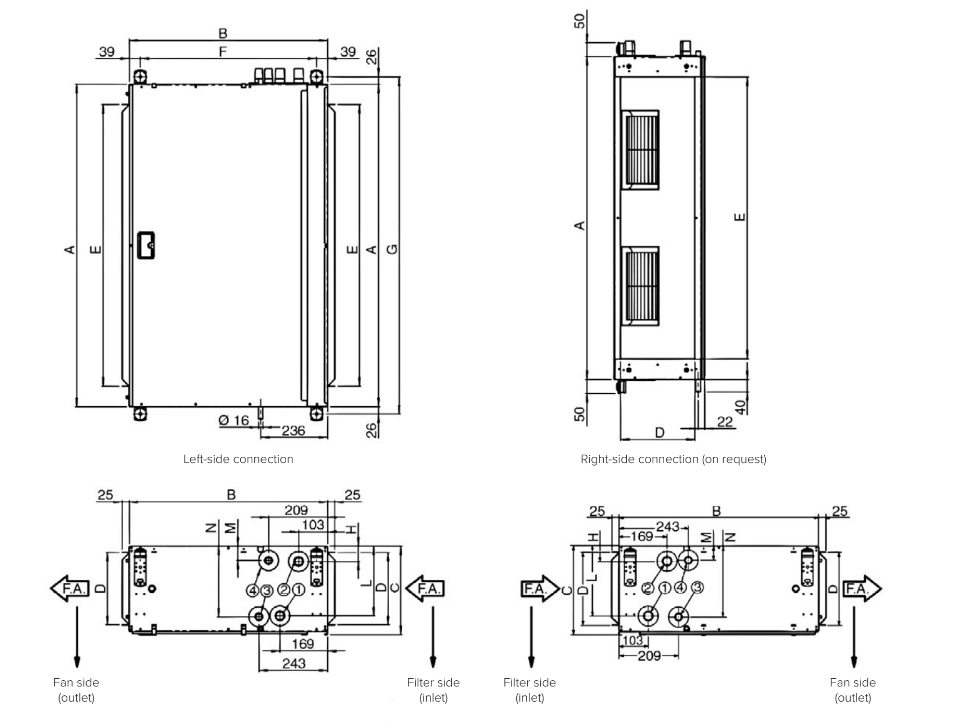

Mått och dimensioner

Mått på DFCL fläktkonvektorer

Modell	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Modell	1 (INLOPP)	2 (UTLOPP)	3 (INLOPP)	4 (UTLOPP)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Mått och dimensioner

Utseende och anslutning av DFCL-fläktkonvektorer

Vikt för DFCL-fläktkonvektorer

Modell

Nettovikt (kg)

Vikt i förpackat skick (kg)

Värmeväxlarens volym (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

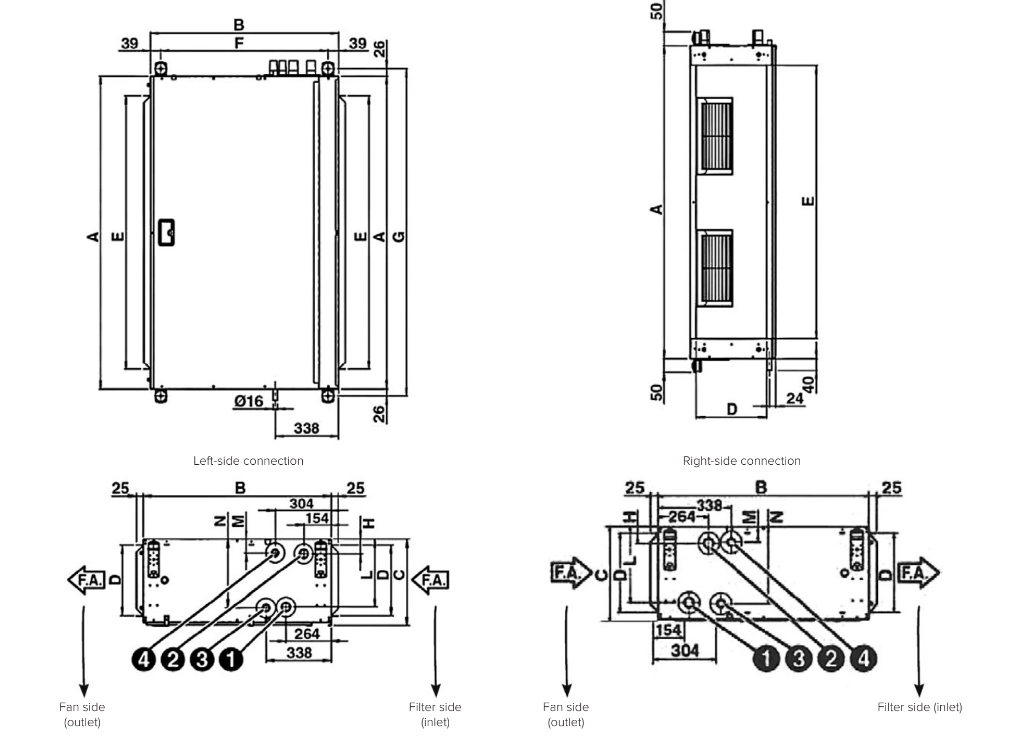

Mått på DFCL fläktkonvektorer

Modell	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Modell	1 (INLOPP)	2 (UTLOPP)	3 (INLOPP)	4 (UTLOPP)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
