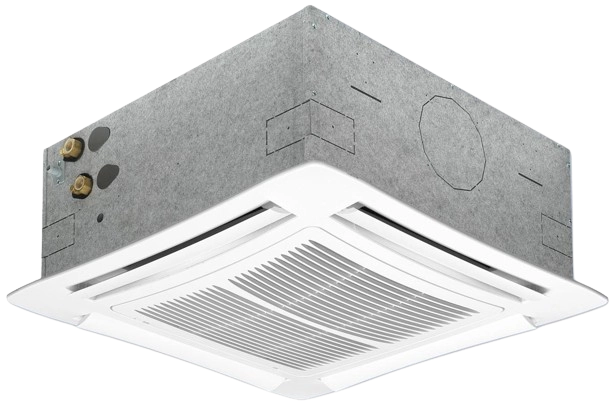

Fläktkonvektor av kassettyp med fyra vägar TopLine-serien

En fläktkonvektor av kassettyp är en kombination av avancerad teknik och banbrytande, elegant och minimalistisk design som garanterar högsta möjliga komfort i ditt utrymme

Kylningskapacitet: 1,25 ... 10,93 kW

Uppvärmningskapacitet: 1,38 ... 11,72 kW

Fläktkonvektor av kassettyp med fyra vägar TopLine-serien

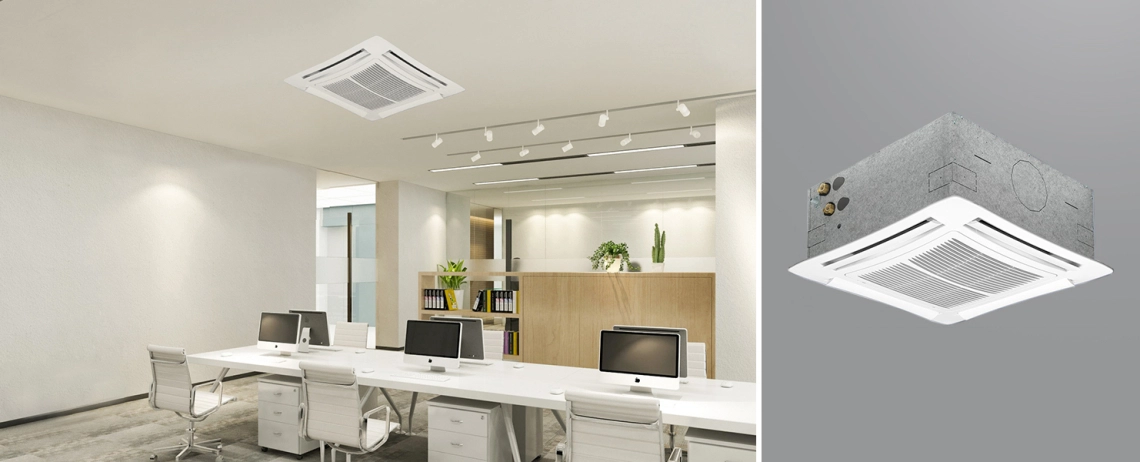

Med sin höga effektivitet kan TopLine fläktkonvektorer snabbt kyla eller värma upp rummet för att skapa en behaglig miljö för de boende. Fläktkonvektorerna är robusta i sin konstruktion och klarar långvarig felfri drift.

office

Funktioner och fördelar:

Modellerna 1-2-3 är 572 x 572 mm stora, vilket gör det möjligt att använda dem med en ARMSTRONG-platta.
Med ett fyrvägs luftfördelningssystem kan enheten värma eller kyla rummet jämnt utan att skapa drag eller obekväma förhållanden.
Fläkten är utformad för att säkerställa tyst drift.
AC- eller DC-motor att välja mellan.
Fläktkonvektorn kan utformas med antingen 2 eller 4 rör.
En inbyggd dräneringspump med 650 mm kondensatlyft.
Enheten kan styras med antingen en infraröd kontroll eller en väggmonterad kontrollpanel, och i båda fallen kan lamellerna justeras manuellt.
Täckbrickan är tillverkad av miljövänligt material.
Luftfiltret är lättåtkomligt och enkelt att rengöra.
Enheten är utformad med en öppning för friskluftsintag.

mycond-image-2

2 rörsenheter.

Specifikationer	Enheter	TL 0,2T			TL 1.2T			TL 2,2T			TL 3.2T
Hastighet		1	2	3	1	2	3	1	2	3	1	2	3
Luftflöde	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Kylning totalt utsläpp	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Känsligt utsläpp för kylning	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Uppvärmning	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Kylning	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Uppvärmning	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Ljudeffekt Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Ljudtryck Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Fläkt	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Vatteninnehåll	l	0,8			1,4			2,1			2,1
Mått, mm	mått mm	575×575×275

Specifikationer	Enheter	TL 4.2T			TL 5.2T			TL 6.2T
Hastighet		1	2	3	1	2	3	1	2	3
Luftflöde	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Kylning totalt utsläpp	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Känsligt utsläpp för kylning	i kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Uppvärmning	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Kylning	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Uppvärmning	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Ljudeffekt Lw	dB(A)	33	40	48	34	40	53	34	48	58
Ljudtryck Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Fläkt	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Vatteninnehåll	l	3,0			4,0			4,0
Mått och dimensioner	mått mm	820×820×303

KYLNING
Inkommande lufttemperatur +27 °C d.b. + 19 °C w.b.
Vattentemperatur +7 °C E.W.T. + 12 °C L.W.T.
UPPVÄRMNING
Inkommande lufttemperatur +20 °C
Vattentemperatur +65 °C E.W.T. +55 °C L.W.T.

Absorption av kondensatpump: 10 W
(*) = Ljudtrycksnivåerna är 9 dB(A) lägre än ljudeffektnivåerna och gäller för efterklangsfältet i ett rum på
100 m3 rum och en efterklangstid på 0,5 sek.

4 rörenheter

Specifikationer	Enheter	TL 0,4T			TL 1,4T			TL 2,4T			TL 2.6T
Hastighet		1	2	3	1	2	3	1	2	3	1	2	3
Luftflöde	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Kylning totalt utsläpp	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Känsligt utsläpp från kylning	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Kylning	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Uppvärmning	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Uppvärmning	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Ljudeffekt Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Ljudtryck Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Fläkt	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Innehåll av kylvatten	l	1,0			1,4			1,4			1,7
Innehåll av vatten för uppvärmning	l	0,6			0,7			0,7			0,5
Mått, mm	mått mm	575×575×275

Specifikationer	Enheter	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Hastighet		1	2	3	1	2	3	1	2	3	1	2	3
Luftflöde	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Kylning totalt utsläpp	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Känsligt utsläpp för kylning	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Kylning	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Uppvärmning	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Uppvärmning	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Ljudeffekt Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Ljudtryck Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Fläkt	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Innehåll av kylvatten	l	1,4			1,7			3,0			3,0
Innehåll av vatten för uppvärmning	l	0,7			0,5			1,4			1,4
Mått, mm	mått mm	575×575×275						820×820×303

Specifikationer	Enheter	TL 5.6T			TL 6.4T			TL 6.6T
Hastighet		1	2	3	1	2	3	1	2	3
Luftflöde	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Kylning totalt utsläpp	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Känsligt utsläpp för kylning	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Kylning	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Uppvärmning	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Uppvärmning	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Ljudeffekt Lw	dB(A)	34	40	53	34	48	58	34	48	58
Ljudtryck Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Fläkt	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Innehåll av kylvatten	l	3,6			3,0			3,6
Vatteninnehåll för uppvärmning	l	1,0			1,4			1,1
Mått och dimensioner	mått mm	820×820×303

Absorption av kondensatpump: 10 W
(*) = Ljudtrycksnivåerna är 9 dB(A) lägre än ljudeffektnivåerna och gäller för efterklangsfältet i ett rum på
100 m3 rum och en efterklangstid på 0,5 sek.

Mått och dimensioner

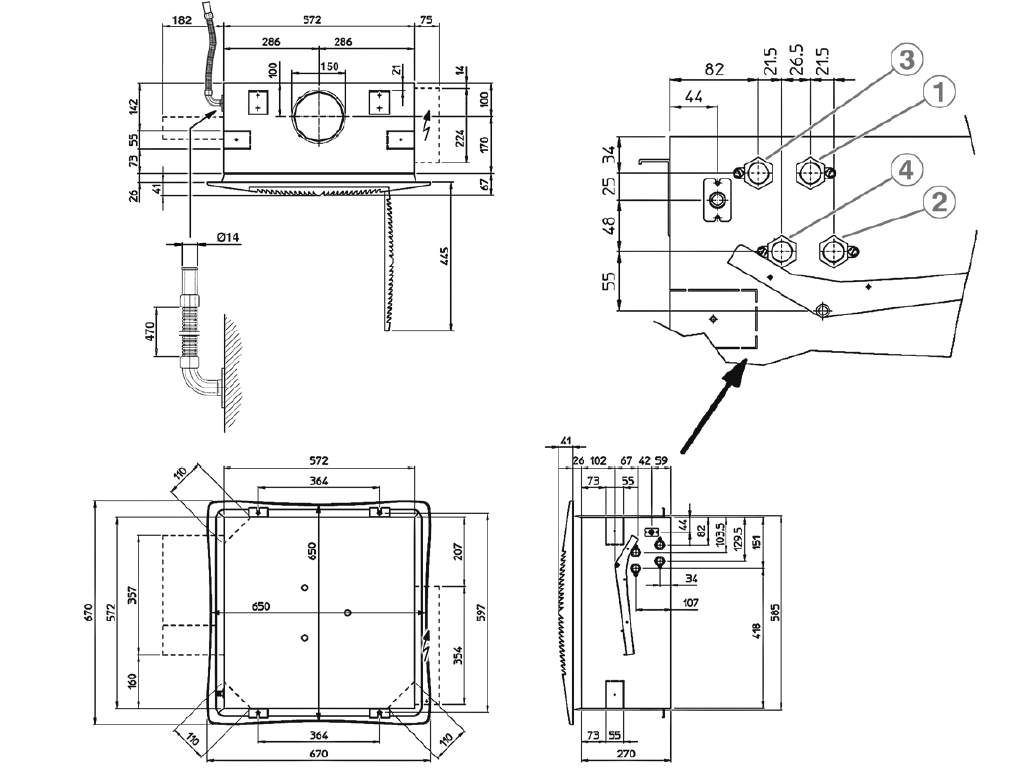

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (Version 600 x 600)

2-rörssystem
Uppvärmning/kylning
3 - Inlopp Ø1/2"
4 - Utlopp Ø1/2"

4-rörssystem

Uppvärmning

1 - Inlopp Ø1/2"

2 - Utlopp Ø1/2"

Kylning

3 - Inlopp Ø1/2"

4 - Utlopp Ø1/2"

Modell	Fläktkonvektor		Panel		Förpackad enhet Mått, mm
	Vikter packad enhet, kg	Vikter uppackad enhet, kg	Vikter packad enhet, kg	Vikter Oförpackad enhet, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2,2T/2,4T/2,6T	30	24
TL 3,2T/3,4T/3,6T

dimensions_1

Dimensioner

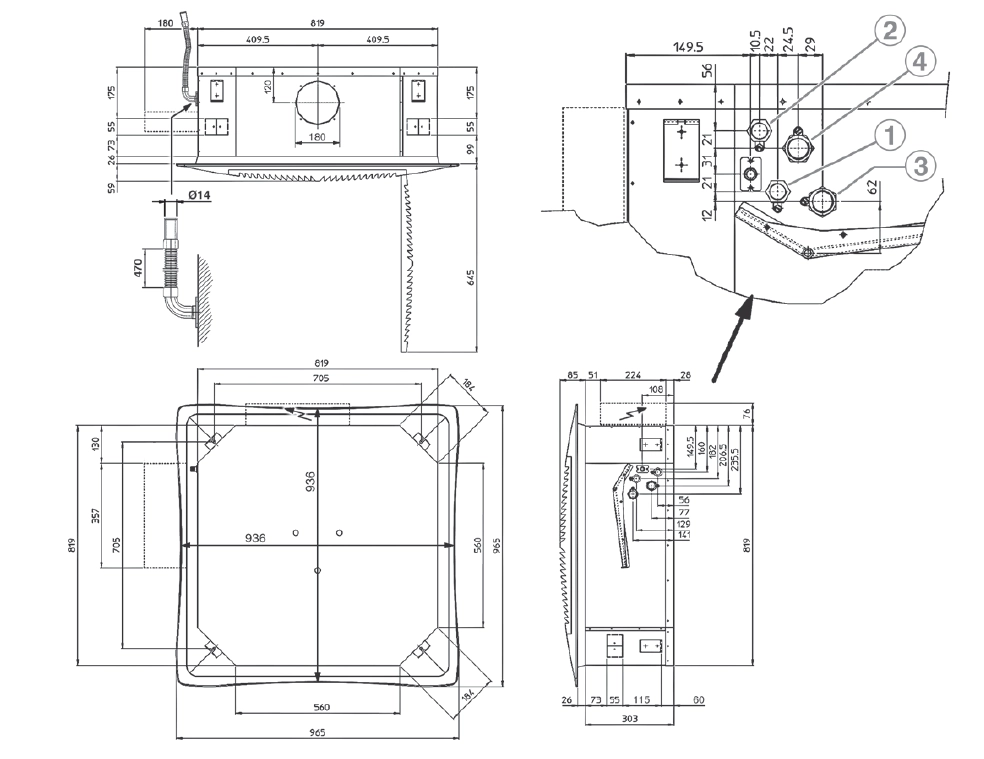

L 4,2T-4,4T / TL 5,2T-5,4T-5,6T / TL 6,2T-6,4T-6,6T (Version 800 x 800)

2-rörssystem
Uppvärmning/kylning
3 - Inlopp Ø3/4"
4 - Utlopp Ø3/4"

4-rörssystem

Uppvärmning

1 - Inlopp Ø1/2"

2 - Utlopp Ø1/2"

Kylning

3 - Inlopp Ø3/4"

4 - Utlopp Ø3/4"

Modell	Fläktkonvektor		Panel		förpackad enhet Mått, mm
	Vikter packad enhet, kg	Vikter uppackad enhet, kg	Vikter packad enhet, kg	Vikter Oförpackad enhet, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6,2T/6,4T/6,6T

dimensions_2
