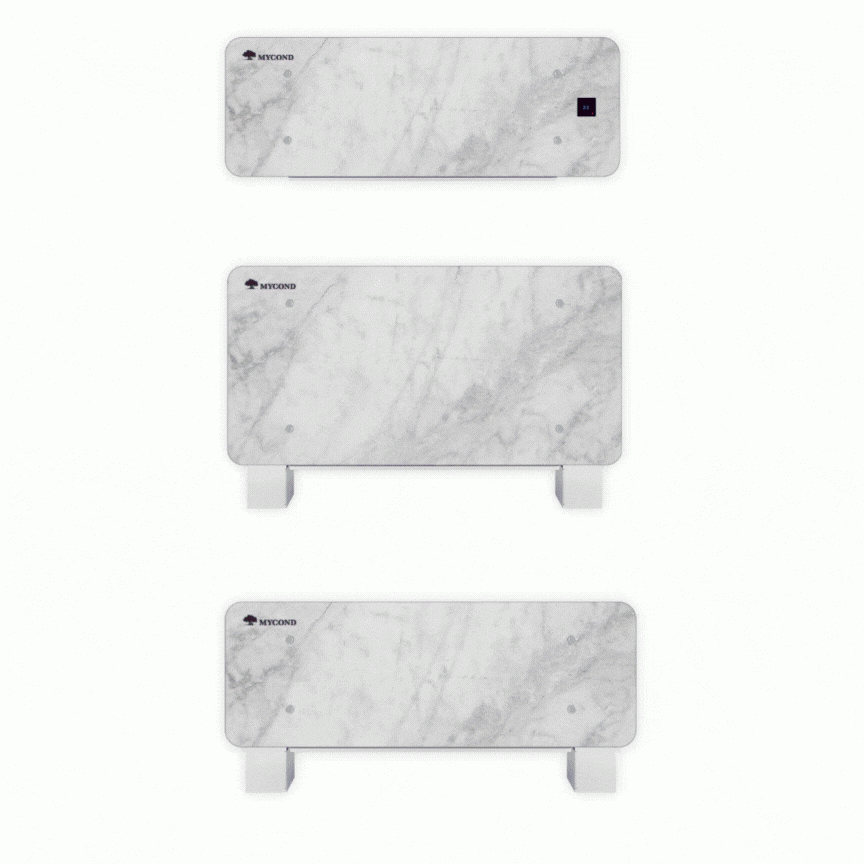

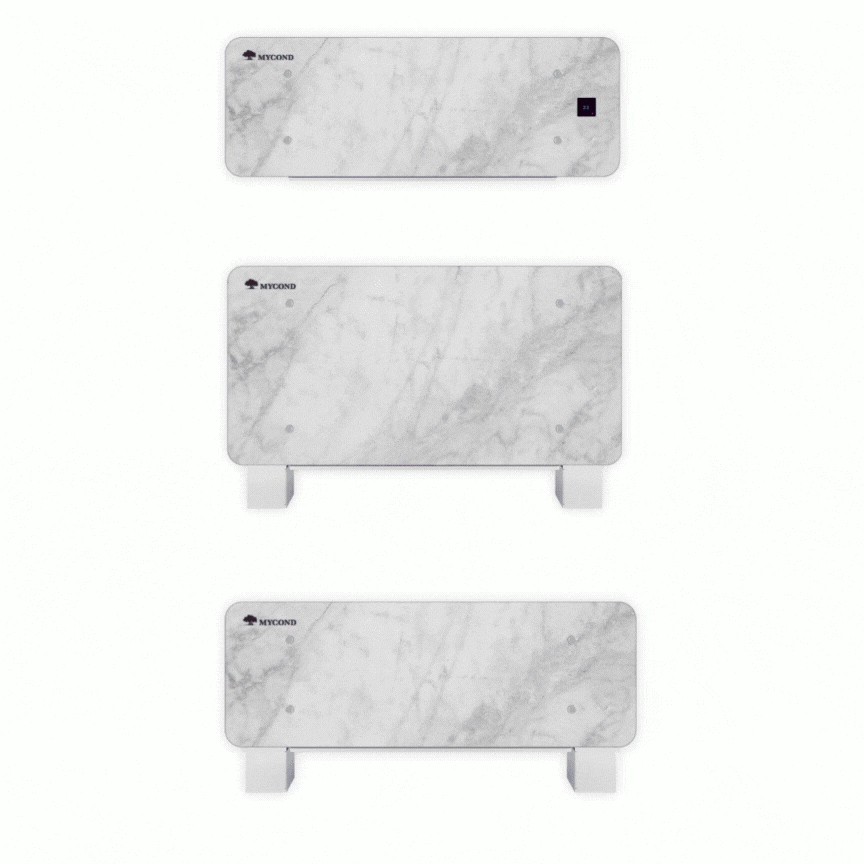

Designad golvstående fläktkonvektor Silver Glass-serien

Den nya Silver Glass-serien av konstnärsbyggda fläktkonvektorer är utformade för exceptionella interiörer. Modellerna har utformats i en modern stil för att smälta in i alla interiörer eller vara så diskreta som möjligt

Kylningskapacitet: 0.45 ... 3.73 kW

Uppvärmningskapacitet: 0.61 ... 4.71 kW

Designad golvstående fläktkonvektor Silver Glass-serien

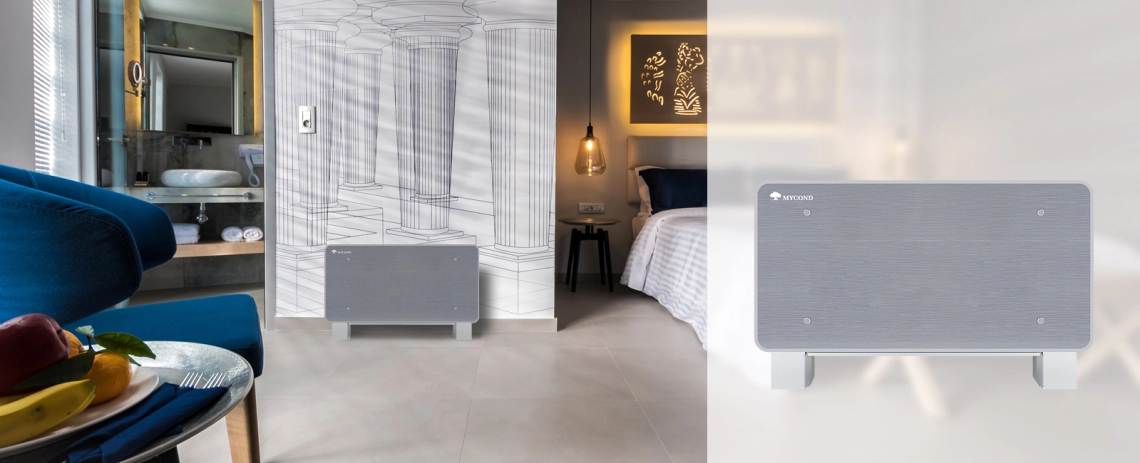

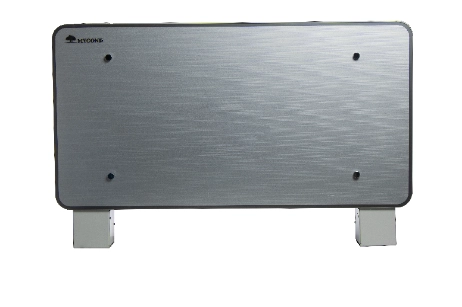

Fläktkonvektorn har en ultratunn design. Som jämförelse är dess hölje tillsammans med glaset endast 122 mm tjockt, vilket sparar mer utrymme för installation. Dessutom passar dess enkla och prydliga utseende lätt in i stilen i ditt rum.

The fan coil unit is ultra-thin in design

Fläktkonvektorerna kompletterar effektivt ett värmesystem som använder en värmepump. Utrustningen kräver inte hög vattentemperatur för att värma huset, vilket sparar kostnader.

Viktiga fördelar:

Frontpanel av glas
Ultratunn stomme
Enhetens ram är tillverkad av 0,8-1 mm tjock metallplåt
Låg ljudnivå
Integrerat hölje för termostaten
DC-motor
Luftfilter av klass G1 som är utformade för att enkelt kunna tas bort för problemfri rengöring och underhåll
Värmeväxlarslingan består av kopparrör och grenrör av mässing: rören är försedda med korrugerade aluminiumlameller
Utrustad med en löstagbar dräneringsplåt
Aluminiumgaller med magnetiskt fäste
Tillval: bakre glaspanel (installation i öppet utrymme)
Termostat (tillval)

Upptäck en ny dimension av elegans med Mycond!

Modern design: eleganta glaspaneler med tryck passar perfekt in i alla interiörer och ger en känsla av stil och modernitet.
Du kan välja din egen bild eller design på panelen, som vi sedan anpassar till din interiör.

Modern design

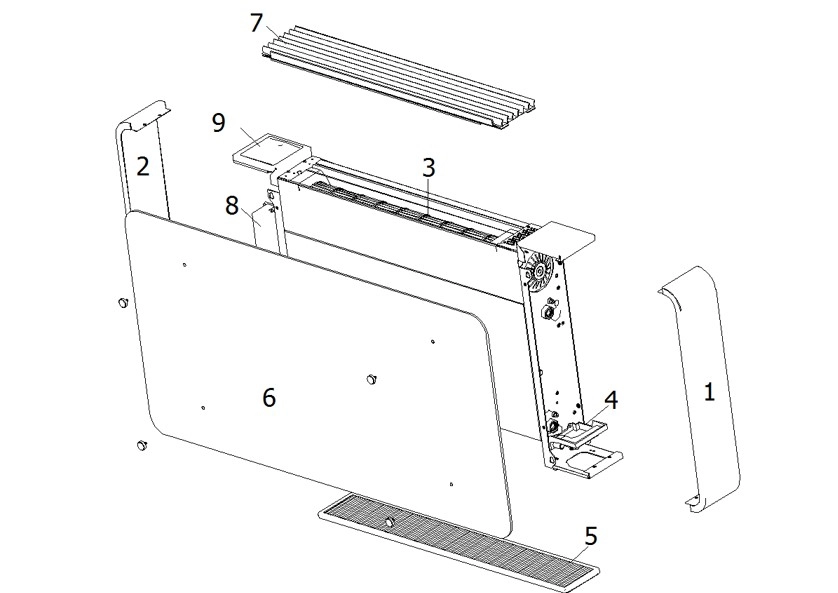

Huvudkomponenter

Utvändiga delar

Main components

Panel på vänster sida
Panel på höger sida
Fandäck
Extra dränering
Filter
Frontpanel
Aluminiumgaller
Elektrisk låda
Kontrollpanel (tillval)

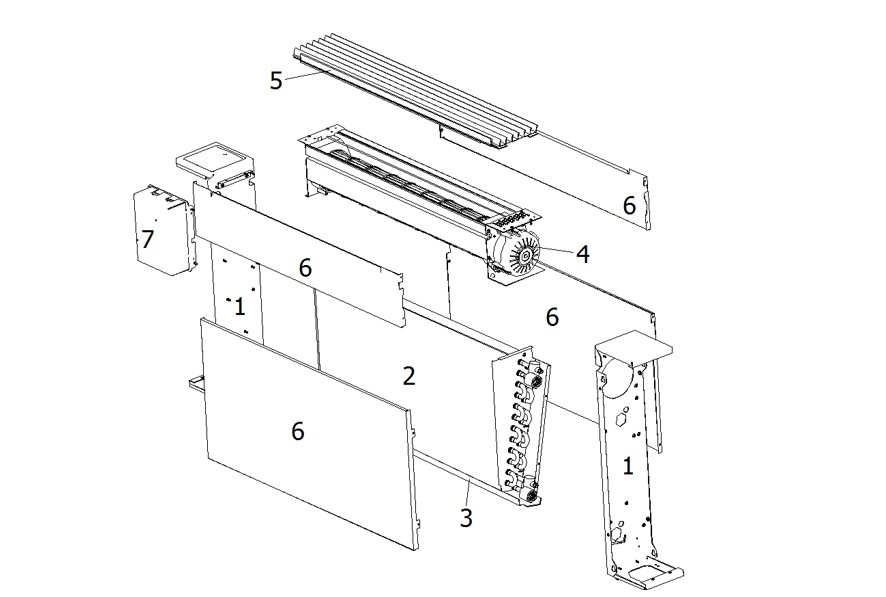

Interna delar

Vertikala enheter

Internal parts

Inre sidopanel
Huvudvärmeväxlare
Kondensatbricka
Fandäck
Aluminiumgaller
Inre front- och bakpaneler
Elektrisk låda

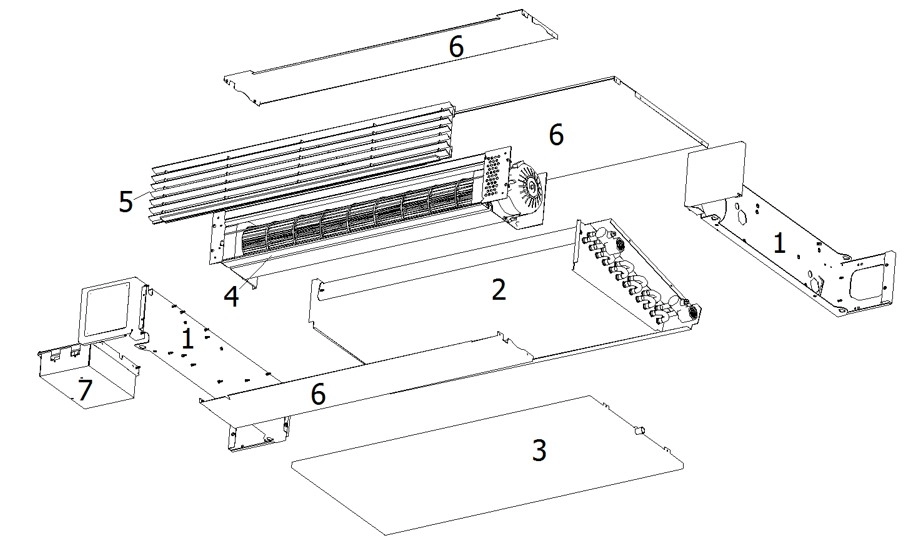

Inre delar

Horisontell enhet

Internal parts_2

Inre sidopanel
Huvudvärmeväxlare
Kondensatbricka
Fandäck
Aluminiumgaller
Inre front- och bakpaneler
Elektrisk låda

Tekniska data

2 rörsystem

specifikationer	Enhet	Hastighet	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
Luftflöde		Supermax	250	390	510	620
		Max (*)	180	315	450	540
	^m3/h	Med (*)	120	230	350	450
		Min (*)	80	155	240	310
		Statisk	10	18	25	32
Total kylkapacitet		Supermax	1.19	2.12	2.90	3.73
		Max	0.88	1.81	2.70	3.38
	kW	Med	0.79	1.45	2.20	2.75
		Min	0.45	0.98	1.70	2.13
Känslig kapacitet		Supermax	0.87	1.56	2.16	2.97
		Max	0.69	1.35	2.00	2.70
	kW	Med	0.60	1.10	1.68	2.30
		Min	0.30	0.70	1.25	1.70
Uppvärmningskapacitet		Supermax	1.55	2.71	3.71	4.71
		Max	1.10	2.40	3.20	4.23
	kW	Med	0.90	1.50	2.40	3.40
		Min	0.61	1.16	1.75	2.41
	V/H/Ph	230 V - 50 Hz - 1Ph
Ingång för motor		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Vattenflöde		Supermax	204	364	498	639
		Max	151	311	463	580
	l/h	Med	136	249	377	472
		Min	77	168	292	365
Tryckfall		Supermax	15.1	10.2	20.9	19.9
		Max	13.1	8.2	19.0	18.7
	kPa	Med	7.2	6.0	16.5	13.2
		Min	4.1	4.1	13.0	10.0
Spolanslutning			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Vatteninnehåll	L		0,33	0,59	0,85	1,11
Ljudstyrka		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Ljud pressare		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

KYLNINGSLÄGE
Rum:27° C - 47% R.H. Vattentemp. (in/ut):7/12°C
LÄGE FÖR UPPVÄRMNING
Rum:20° C. Vattentemp. in:50.
(*) Angivna värden är relativa till standardinställningar vid 1500, 900 och 600 RPM. Det är alltid möjligt att ändra luftflödet genom att ändra inställningen på dip-switchen i kretskortet.

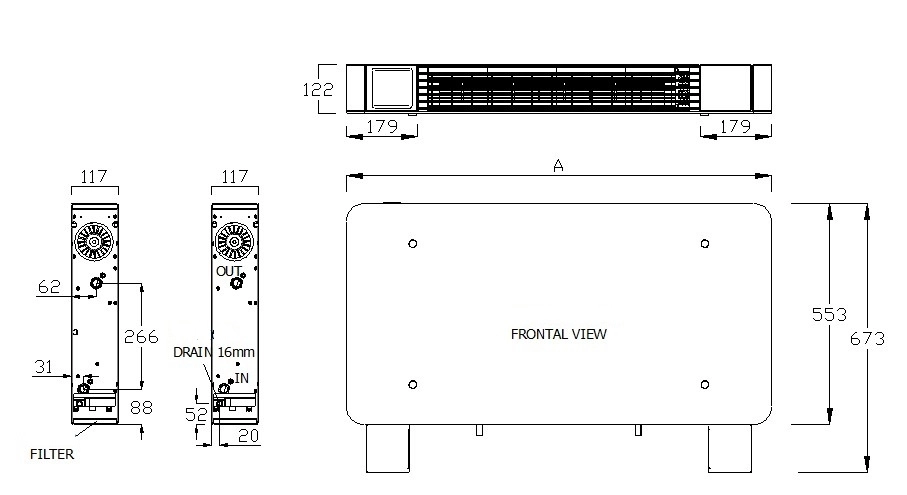

Dimensioner

vertikal montering

specifikationer	Enheter	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	mC-SG-800T2
A	mm	681	873	1065	1257
Netto vikt	kg	14	18	21	25
Bruttovikt	kg	18	21	25	29

Dimensions

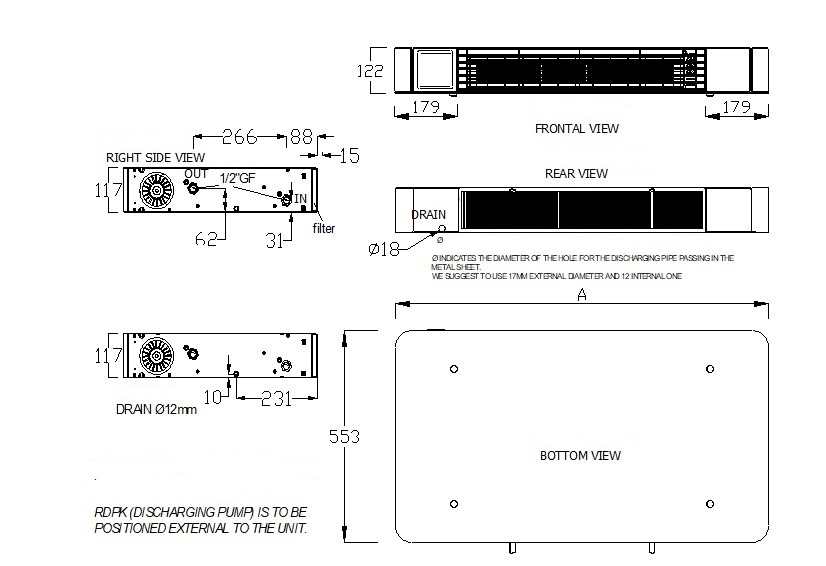

Mått och dimensioner

Horisontell montering

Specifikationer	Enheter	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
Netto vikt	kg	14	18	21	25
Bruttovikt	kg	18	21	25	29

Dimensions_2
