Designad golvstående fläktkonvektor Silver Glass Low-serien

Den nya Silver Glass Low-serien av konstnärsbyggda fläktkonvektorer är utformad för exceptionella interiörer. Modellerna har utformats i en modern stil för att smälta in i alla interiörer eller vara så diskreta som möjligt

Kylningskapacitet: 0.38 ... 2,62 kW

Uppvärmningskapacitet: 0.55 ... 3.58 kW

Designad golvstående fläktkonvektor Silver Glass Low-serien

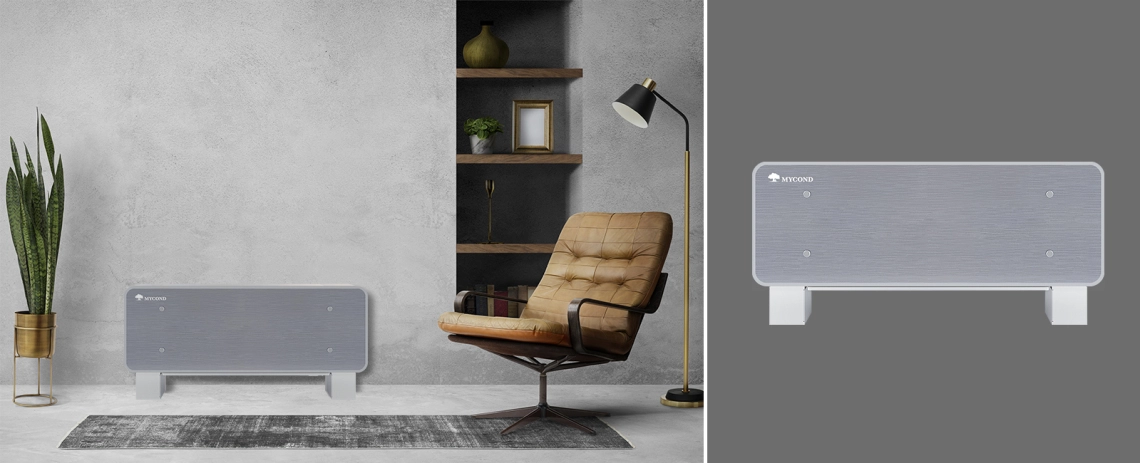

Fläktkonvektorn har en ultratunn design. Som jämförelse är dess hölje tillsammans med glaset endast 122 mm tjockt, vilket sparar mer utrymme för installation. Dessutom passar dess enkla och prydliga utseende lätt in i stilen i ditt rum.

The fan coil unit is ultra-thin in design

Fläktkonvektorerna kompletterar effektivt ett värmesystem som använder en värmepump. Utrustningen kräver inte hög vattentemperatur för att värma huset, vilket sparar kostnader.

Viktiga fördelar:

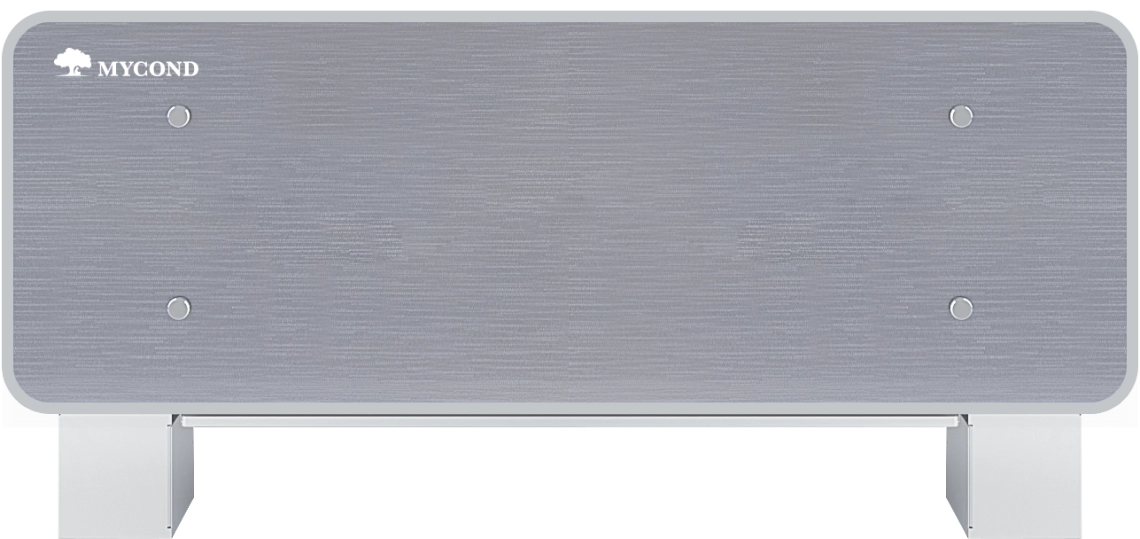

Frontpanel av glas
Ultratunn stomme
Enhetens ram är tillverkad av 0,8-1 mm tjock metallplåt
Låg ljudnivå
Integrerat hölje för termostaten
BLDC-motor
Luftfilter i klass G1 som är utformade för att enkelt kunna tas bort för problemfri rengöring och underhåll
Värmeväxlarslingan består av kopparrör och grenrör i mässing: rören är försedda med korrugerade aluminiumlameller
Utrustad med en löstagbar dräneringsplåt
Tillval: bakpanel av glas
Termostat (tillval)

Upptäck en ny dimension av elegans med Mycond!

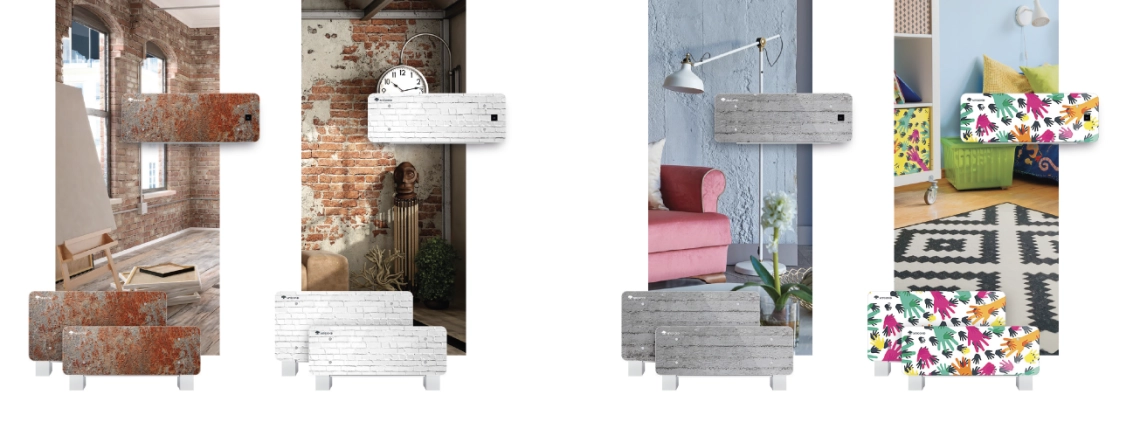

Modern design: eleganta tryckta glaspaneler passar perfekt in i alla interiörer och ger en touch av stil och modernitet.

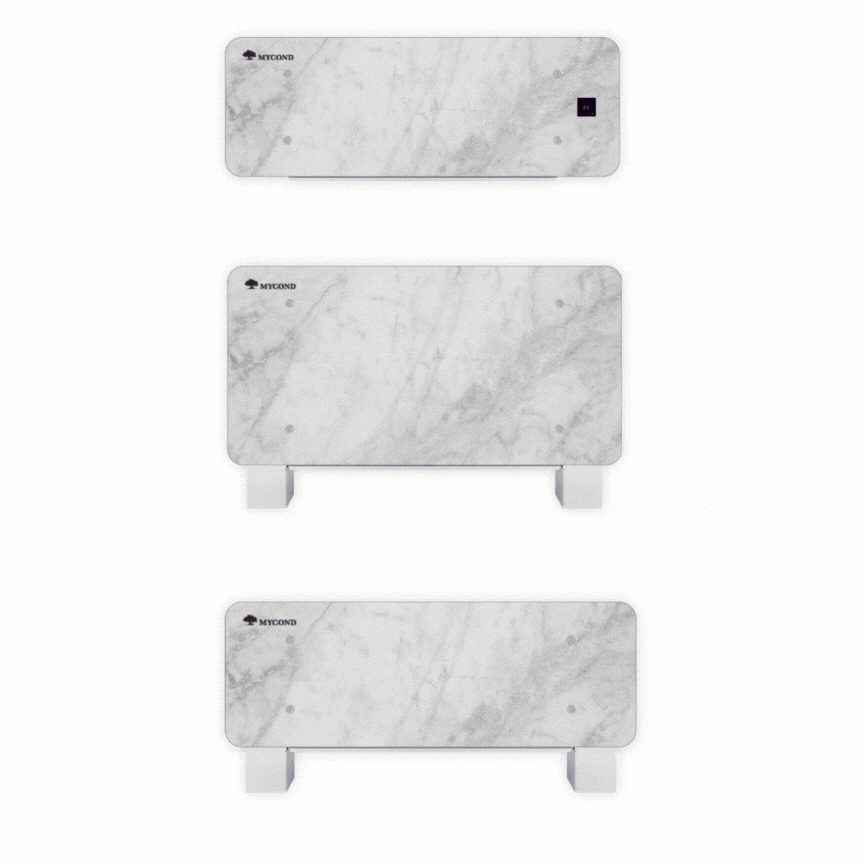

Du kan välja din egen bild eller design på panelen, som vi sedan anpassar till din inredning.

Modern design

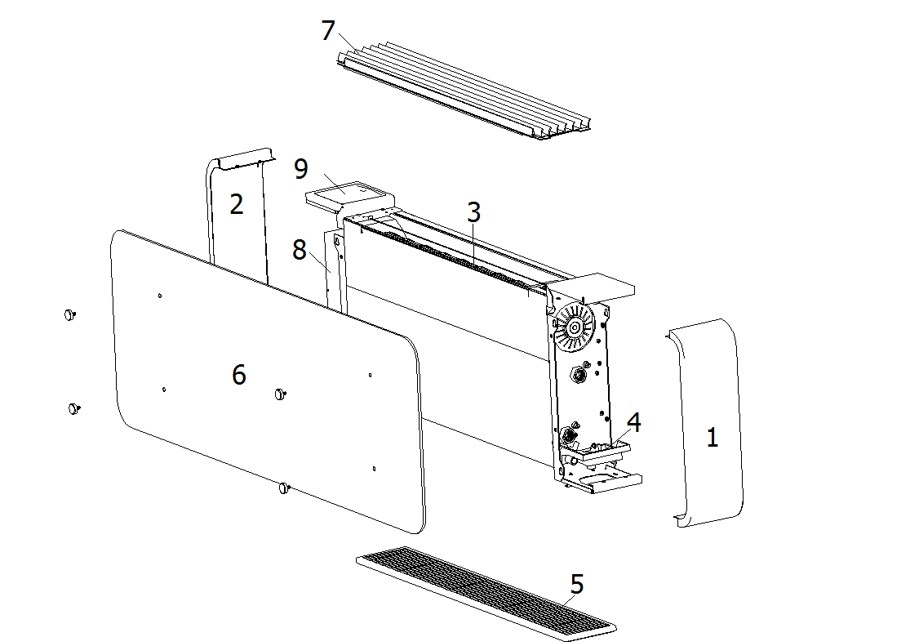

Externa delar

Vertikal enhet

External parts

Panel på höger sida
Panel på vänster sida
Fandäck
Extra dränering
Filter
Frontpanel
Aluminiumgaller
Elektrisk låda
Inbyggd kontroll (tillval)

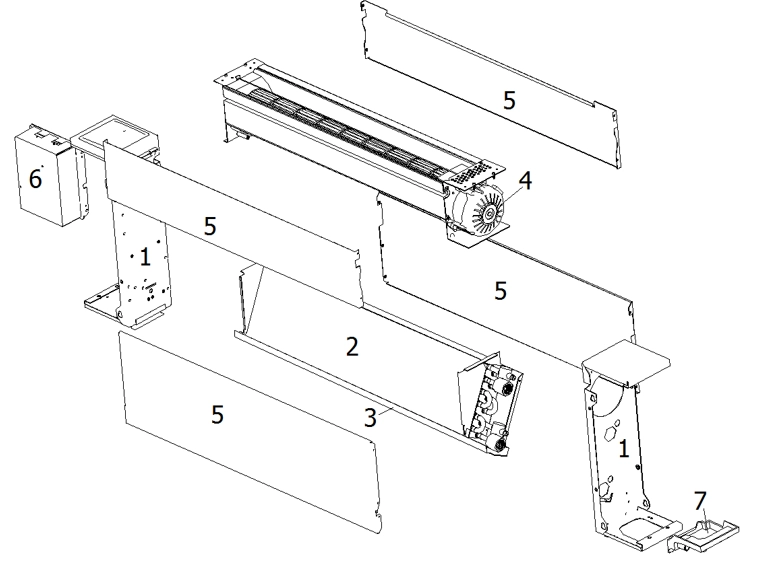

Invändiga delar

Vertikala enheter

External parts_2

Inre sidopanel
Huvudvärmeväxlare
Kondensatbricka
Fandäck
Inre front- och bakpaneler
Elektrisk låda
Extra dräneringsplåt

Tekniska data

2-rörssystem

specifikationer	Enhet	Hastighet	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Luftflöde		Supermax	240	370	495	600
		Max (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Total kylkapacitet		Supermax	0.7	1.37	1.9	2.62
		Max	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Känslig kapacitet		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Uppvärmningskapacitet		Supermax	1.0	1.9	2.62	3.58
		Max	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Ingång för motor		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Vattenflöde		Supermax	130	200	310	435
		Max	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Tryckfall		Supermax	2.3	8.2	4.2	12.3
		Max	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Spolanslutning			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Vatteninnehåll	L		0,16	0,30	0,43	0,56
Ljudstyrka		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Ljudtryck		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

KYLNINGSLÄGE
Rum:27° C - 47% R.H. Vattentemp. (in/ut):7/12°C
LÄGE FÖR UPPVÄRMNING
Rum:20° C. Vattentemp. in:50.
(*) Angivna värden är relativa till standardinställningar vid 1500, 900 och 600 RPM. Det är alltid möjligt att ändra luftflödet genom att ändra inställningen på dip-switchen i kretskortet.

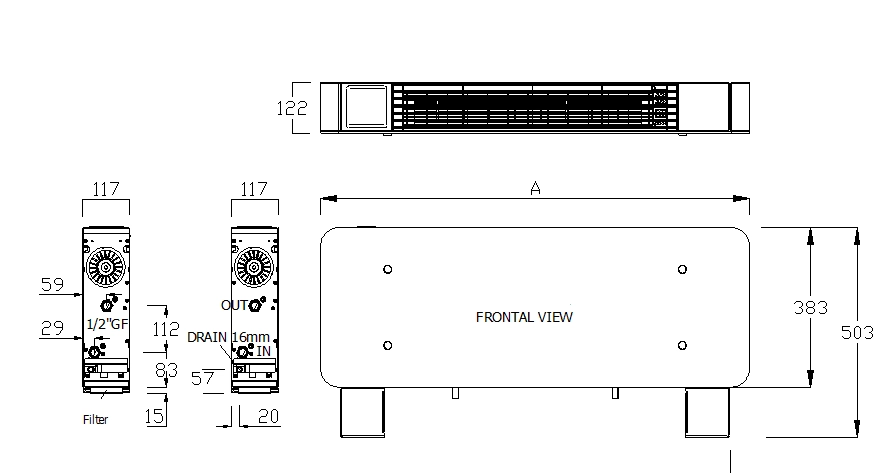

Mått och vikter

specifikationer	Enheter	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Netto vikt	kg	11	13	16	18
Bruttovikt	kg	13	16	20	23

Dimensions and weights

Specifikationer	Enheter	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Netto vikt	kg	11	13	16	18
Bruttovikt	kg	13	16	20	23
