4-vägs kassettfläktkonvektorer serie MCFK-A2/4

Idealisk för utrymmen där estetik och tystnad är av yttersta vikt. Smidig och jämn luftfördelning skapar ett naturligt mikroklimat. En teknik som arbetar för dig, tyst och perfekt.

Kylningskapacitet: 2 ... 17.6 kW

Uppvärmningskapacitet: 2.8 ... 25.5 kW

Vill du köpa eller har du frågor?

Mycond

Kassettfläktkonvektorer

På grund av ett brett utbud av kyl- och värmekapaciteter kan dessa fläktkonvektorer användas i rum av alla storlekar, och den stiliga, eleganta designen av den dekorativa panelen passar in i alla interiörer.

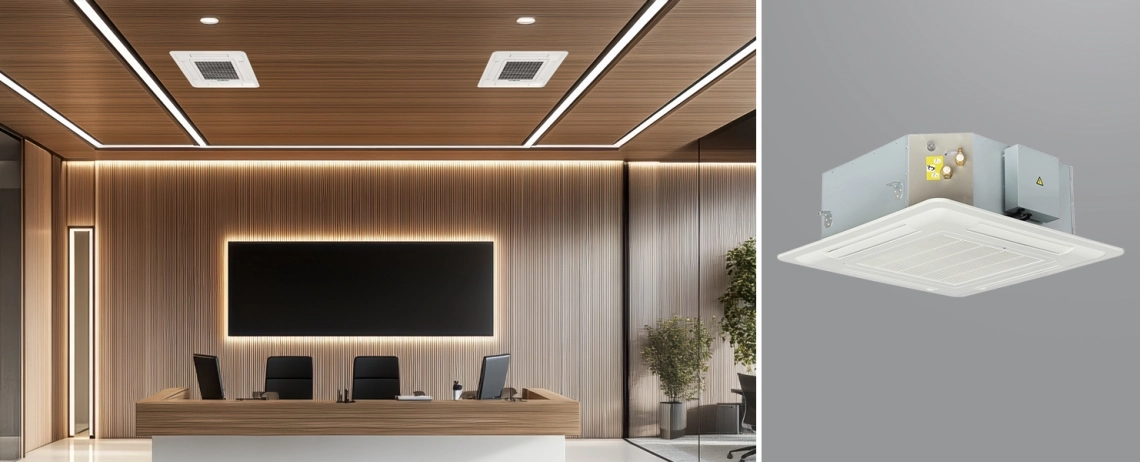

MyCond MCFK-A2/4 för kommersiella lokaler

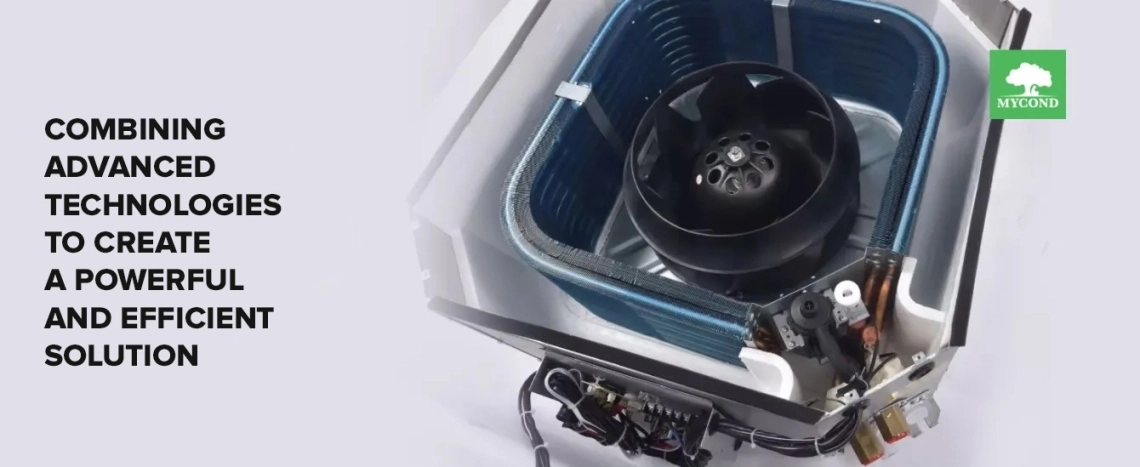

MyCond MCFK-A2/4 modern design och effektivitet

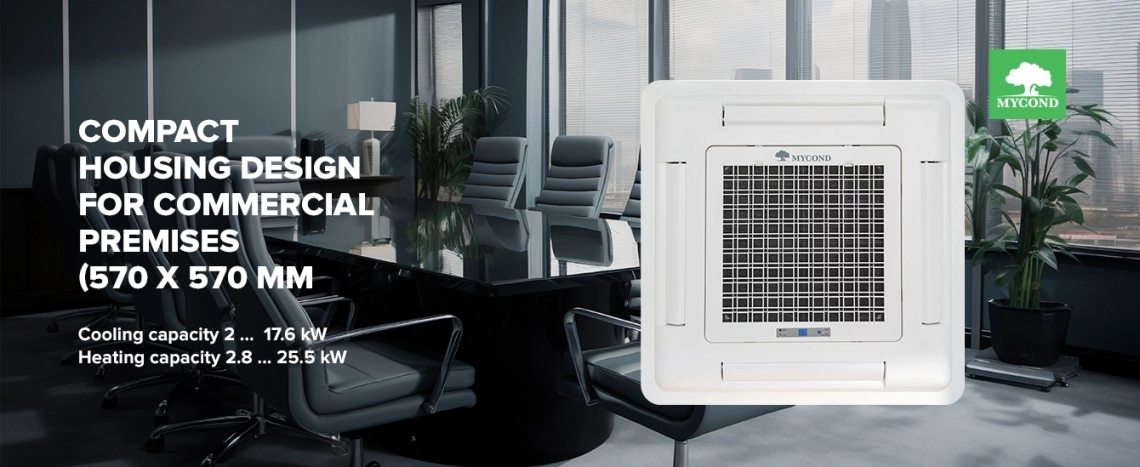

MyCond MCFK-A2/4 kompakt design för kontoret

Egenskaper och fördelar:

Höljet är tillverkat av galvaniserat stål och utrustat med formade polystyrenluftkanaler som ger effektiv luftflöde och är tillräckligt tjocka för pålitlig värme- och ljudisolering.
Panelen har en modern design, är tillverkad av hållbar ABS-plast och är utrustad med ett avtagbart, tvättbart luftfilter och en automatisk luftflödesoscillation.
Hjulet tillverkas i en encykelformningsprocess, utan svetsade fogar mellan fläktbladen och den slutna/koniska plattan, vilket säkerställer perfekt balans. En vibrationsdämpande pad på navet minskar ljud och vibrationer från hjulen och motorn. Varje hjul är noggrant balanserat med en tolerans på mindre än 0,5 mm/s.
Värmeväxlaren är tillverkad av kopparrör och aluminiumplattor med en skyddande blå beläggning, vilket säkerställer hög värmeöverföringseffektivitet. Varje värmeväxlare testas för läckage vid 16 bar (1,6 MPa).
Pallen är tillverkad av högdensitets expanderad polystyren med hjälp av termoformningsteknik, har en skyddande PVC-beläggning och är utrustad med en dräneringspump och en säkerhetsflytventil.

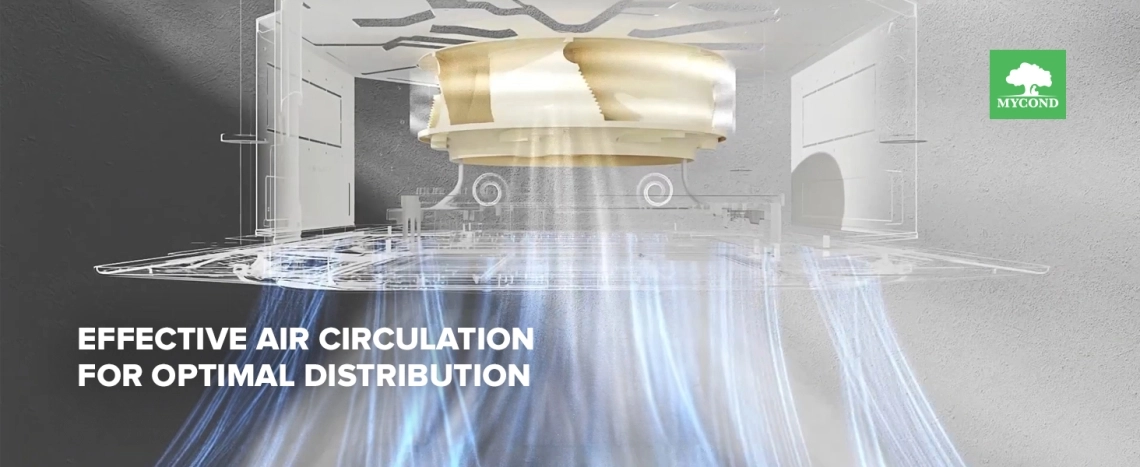

MyCond MCFK-A2/4 effektiv luftcirkulationsschema

Infraröd fjärrkontroll*

Grundläggande fläktkonvektorstyrning
Väggmonterad kontroller med Wi-Fi (MCKF-WK-B)**
Avancerad fläktkonvektorstyrning

^*i^{leveransomfånget}
^**köpes^separat

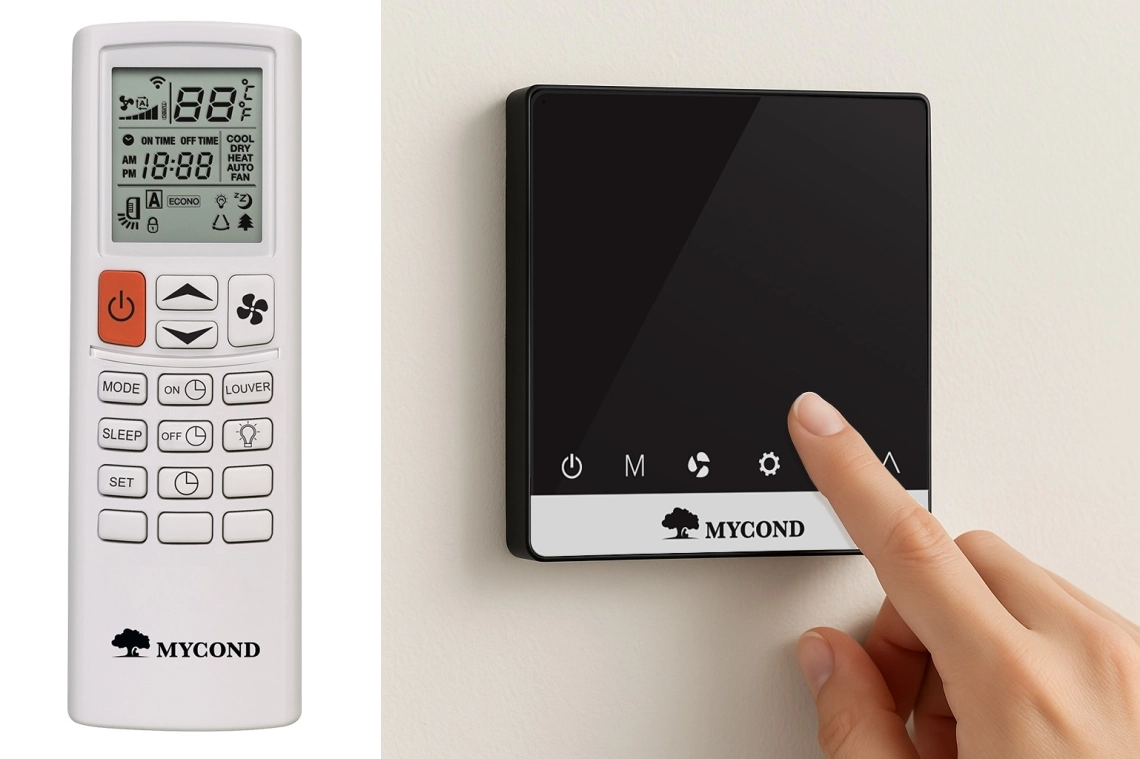

MyCond MCFK-A2/4 fjärrkontroll och termostat

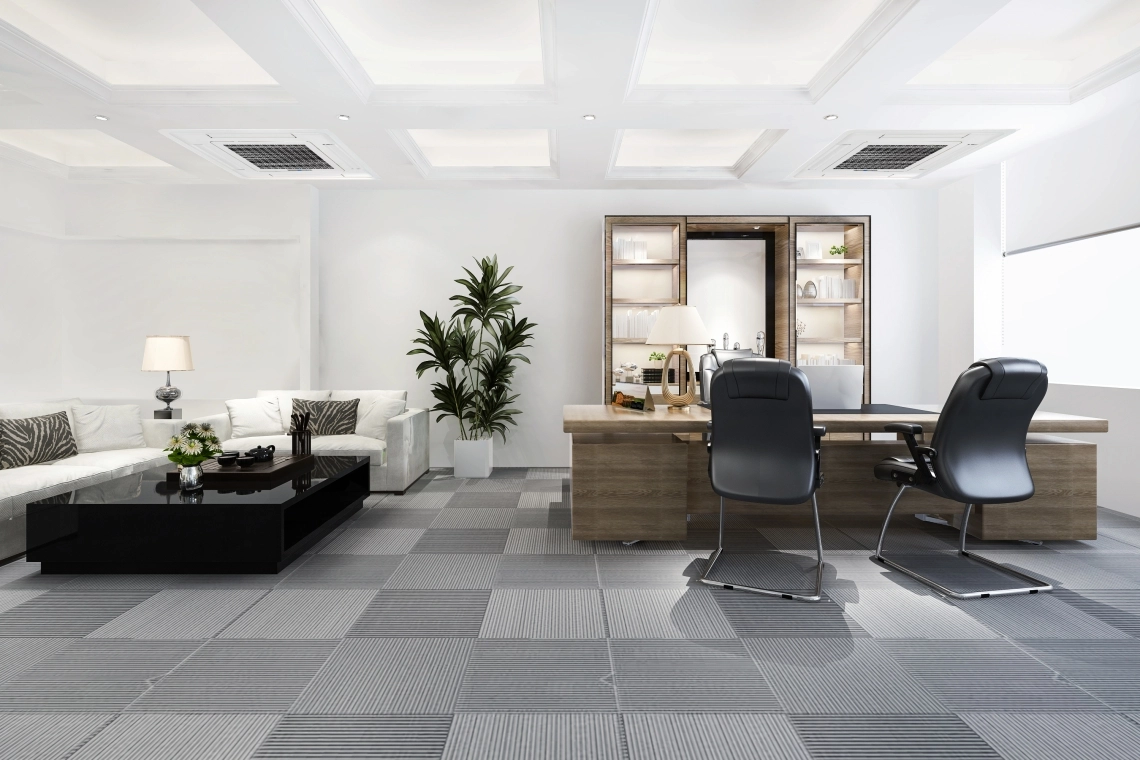

MyCond MCFK-A2/4 för komfort i kontorsområden

2-rörsmodeller

Tekniska specifikationer	Enheter	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Luftflöde H/M/L	m³/timme	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Total kylkapacitet H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Känslig kylkapacitet H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Total värmeeffekt	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Strömförsörjning	V/F/Hz	220/1/50
Fläkt och motor
Fläkttyp		Centrifugalfläkt
Fläktstorlek		⌀315				⌀380
Motortyp		AC-motor
Ingångseffekt	W	39	52	62	68	76	96
IP-skyddsklass i motorn		IP20	IP20	IP20	IP20	IP20	IP20
Motorisolationsklass		B	B	B	B	B	B
Spole detaljer
Rörmaterial		Kopparrör
Yttre diameter på röret	mm	Standard - 9.52
Rörtjocklek	mm	0.3	0.3	0.3	0.3	0.3	0.3
Yta	m²	4.65	4.65	9.3	10.3	13.4	13.4
Spole storlek (H*B)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Flänsmaterial		0.105 mm hydrophila partiklar
Flänstyp		Lamelltyp flänsar
Avstånd mellan flänsar	mm	2	2	2	2	2	2
"Ryady-2" rörsystem		2	2	2	2	2	2
Cirkulation		2 av 2 vid utgången				4 av 4 vid utgången
Max arbetstryck	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Anslutning
INGÅNG/UTGÅNG	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Dränering	mm	26	26	26	26	26	26
Enhetshölje
Kroppsmaterial		Galvaniserat stål
Materialtjocklek	mm	0.8	0.8	0.8	0.8	0.8	0.8
Dräneringsbricka		Högdensitets expanderad polystyren
Dräneringspump		Standard PSB-7 modell med 700 mm lyft (1200 mm lyft valfritt)
Isoleringsmaterial		XPE	XPE	XPE	XPE	XPE	XPE
Isoleringstjocklek	mm	5	5	5	5	5	5
Filter
Typ		Primärfilter
Material		ABC+nylon
Tjocklek		12	12	12		14	14
Storlek	mm	350*333			12	430*407
För alla storlekar av blockpaneler
Nettostorlek (HBD)	mm	68068030				83083030
Paketstorlek (HBD)	mm	72072075				86086075
Nettovikt/bruttovikt	kg	2.3/3.7				3.5/5.2
För alla blockkroppsdimensioner

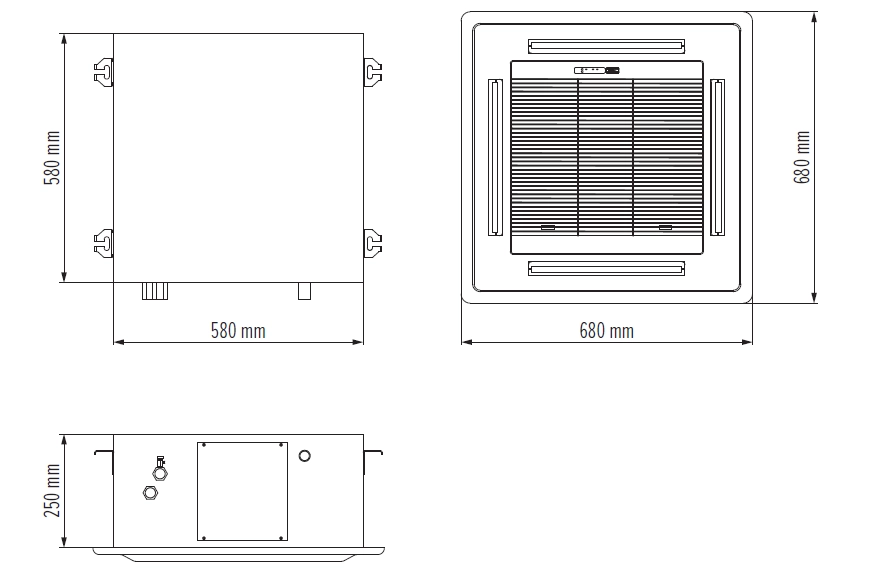

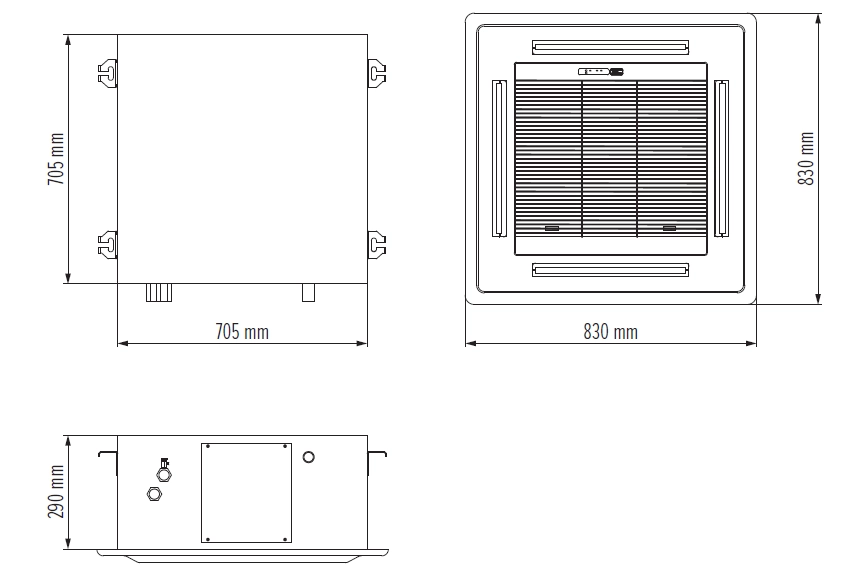

Nettostorlek (HBD)	mm	580580250				705705290
Paketstorlek (HBD)	mm	675675270				800800310
Nettovikt/bruttovikt	kg	17.7/19.3				21.5/23.8
Ljudtrycksnivå på ett avstånd av 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Enhetsvikt	kg	20	20	20	20	25	25

Tekniska specifikationer	Enheter	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Luftflöde H/M/L	m³/timme	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Total kylkapacitet H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Känslig kylkapacitet H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Total värmeeffekt	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Strömförsörjning	V/F/Hz	220/1/50
Fläkt och motor
Fläkttyp		Centrifugalfläkt
Fläktstorlek		⌀380	⌀476			⌀530
Motortyp		AC-motor
Ingångseffekt	W	132	152	189	220	330
IP-skyddsklass i motorn		IP20	IP20	IP20	IP20	IP20
Motorisolationsklass		B	B	B	B	B
Spole detaljer
Rörmaterial		Kopparrör
Yttre diameter på röret	mm	Standard - 9.52
Rörtjocklek	mm	0.3	0.3	0.3	0.3	0.3
Yta	m²	13.4	19.7	19.7	19.7	27.1
Spole storlek (H*B)	mm	225*43.3	250*43.3
Flänsmaterial		0.105 mm hydrophila partiklar
Flänstyp		Lamelltyp flänsar
Avstånd mellan flänsar	mm	2	2	2	2	2
"Ryady-2" rörsystem		2	2	2	2	2
Cirkulation		4 av 4 vid utgången		5 av 5 vid utgången
Max arbetstryck	MPa	1.6	1.6	1.6	1.6	1.6
Anslutning
INGÅNG/UTGÅNG	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Dränering	mm	26	26	26	26	26
Enhetshölje
Kroppsmaterial		Galvaniserat stål
Materialtjocklek	mm	0.8	0.8	0.8	0.8	0.8
Dräneringsbricka		Högdensitets expanderad polystyren
Dräneringspump		Standard PSB-7 modell med 700 mm lyft (1200 mm lyft valfritt)
Isoleringsmaterial		XPE	XPE	XPE	XPE	XPE
Isoleringstjocklek	мм	5	5	5	5	5
Filter
Typ		Primärfilter
Material		ABC+nylon
Tjocklek		14	14	14	14	14
Storlek	mm	430*407	556*540			644*638
För alla storlekar av blockpaneler
Nettostorlek (HBD)	mm	83083030	98098030			1140114030
Paketstorlek (HBD)	mm	86086075	1010101075			1170117075
Nettovikt/bruttovikt	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
För alla blockkroppsdimensioner

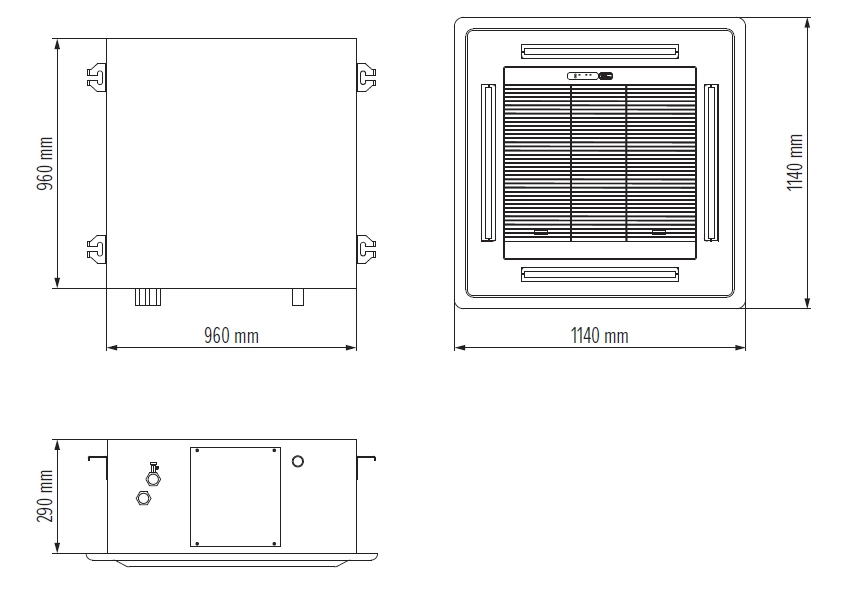

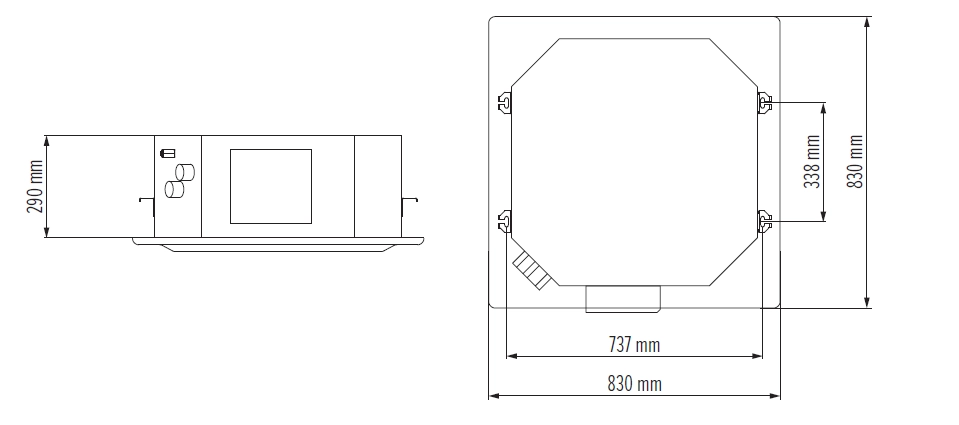

Nettostorlek (HBD)	mm	706706290	832832290			960960290
Paketstorlek (HBD)	mm	800800310	925925310			10541054320
Nettovikt/bruttovikt	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Ljudtrycksnivå på ett avstånd av 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Enhetsvikt	kg	25	32	32	32	45.4

Nominella testförhållanden:
Kylning: inluftstemperatur +27 °C ST/+19.5 °C MT, inloppstemperatur +7 °C, utloppsvatten temperatur +12 °C.
Uppvärmning: inluftstemperatur +21 °C, inloppstemperatur +60 °C, samma vattenflödeshastighet som för kylning.
Mätningar av ljudtrycksnivåer tas i ett ljudisolerat rum, med kontrollpunkten placerad 1,5 m under den vertikala axeln av enheten.

4-rörsmodeller

Tekniska specifikationer	Mätningsenheter	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Luftflöde (H/M/L)	m³/timme	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Total kylkapacitet (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Total värmeeffekt (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Motortyp		Växelströmsmotor
Ljudtrycksnivå på ett avstånd av 1 m	dB	41	42	43	45	46	47	50	52	57	65
Strömförsörjning V/F/Hz		230/1/50
Anslutningar (in/ut)		ZG3/4” / ZG3/4”
Anslutning (dränering)	mm	26
Fläktstorlek		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Motorns ingångseffekt	W	62	68	76	96	132	152	189	220	330	340
Nettovikt, blockkropp	kg	21	21	26	26	26	35	35	35	53	53
Nettostorlek, blockkropp (HBD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Nettostorlek, paneler (HBD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
