4-vägs kassettfläktkonvektorer MCFK-T2-serien

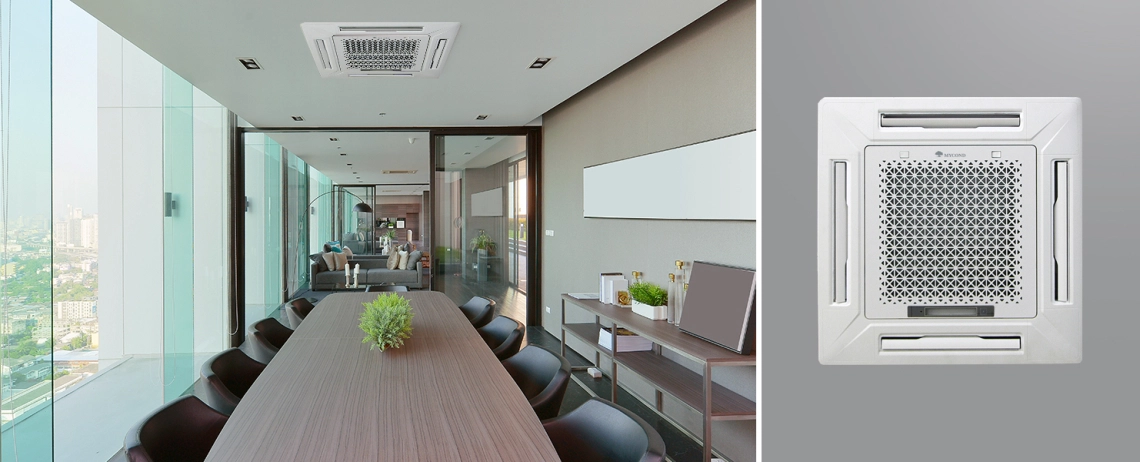

Ett brett utbud av kyl- och värmekapaciteter gör att de kan användas i utrymmen av alla storlekar. Och den eleganta stilfulla designen på dekorationspanelen passar alla inredningar.

Funktioner och fördelar :

• Tack vare sitt kompakta hölje (570 x 570 mm) kan enheten installeras i vanliga undertakssystem med hjälp av 600 x 600-modulen.
• 4-vägs luftfördelningssystem gör att du kan kyla eller värma rummet jämnt utan att skapa drag och obehag
• Revolutionerande centrifugalfläkt ger tyst drift och högt luftflöde
• Optimerad värmeväxlare ger hög kyl- och värmeeffektivitet
• Kraftfull dräneringspump ger en vattenhöjd på upp till 1200 mm
• Högeffektivt filter med filterelement av syntetfiber för ännu friskare och renare luft
• Port för friskluftsintag

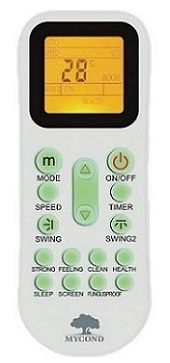

• IR-fjärrkontrollen har enkel programmering med lättlästa knappar för styrning. Bekväm och lättviktig design som gör den perfekt för daglig användning

Nominella testförhållanden:
Kylning: inloppslufttemperatur +27 °C DB / +19,5 °C WB, inloppsvattentemperatur +7 °C, utloppsvattentemperatur +12 °C.
Värme: inloppslufttemperatur +21 °C, inloppsvattentemperatur +60 °C, samma vattenflöde som i kylläget.
Ljudtrycksnivån har uppmätts i ett ljudisolerat rum, med en referenspunkt 1,5 m under enhetens vertikala axel.

Mått och dimensioner

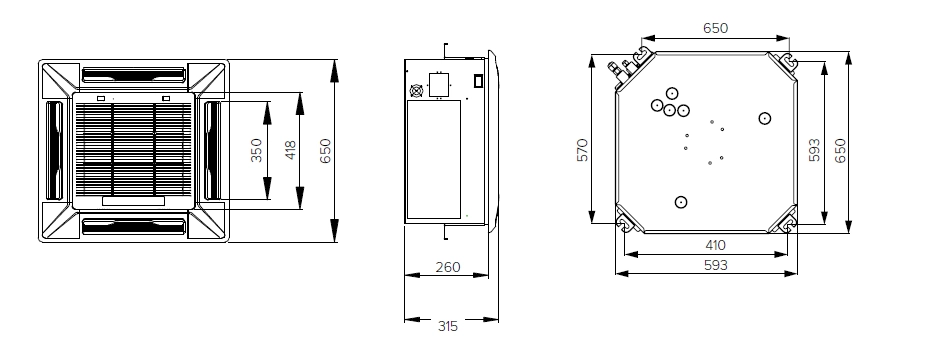

Utseende och mått för fläktkonvektorer MCFK 03\04\05

Mått och dimensioner

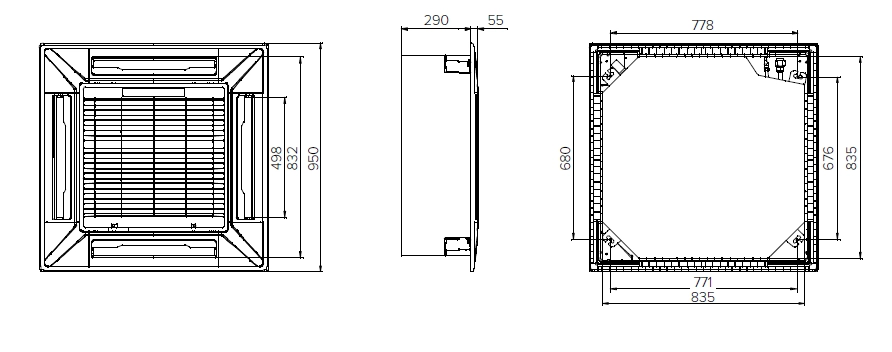

Utseende och dimensioner för fläktkonvektorer MCFK 06/08

Mått och dimensioner

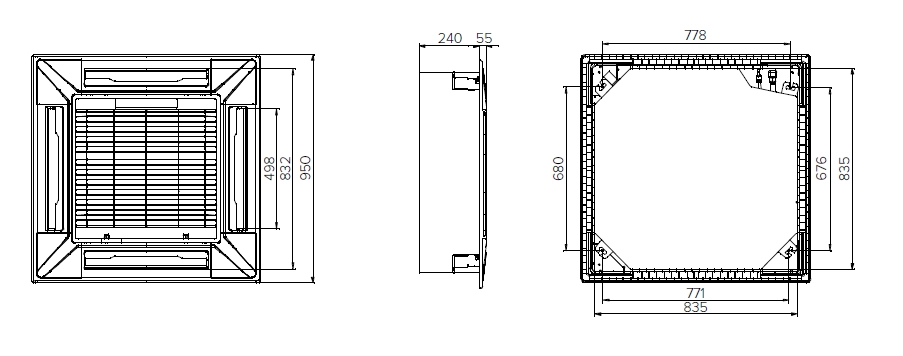

Utseende och dimensioner för fläktkonvektorer MCFK 10/12/14

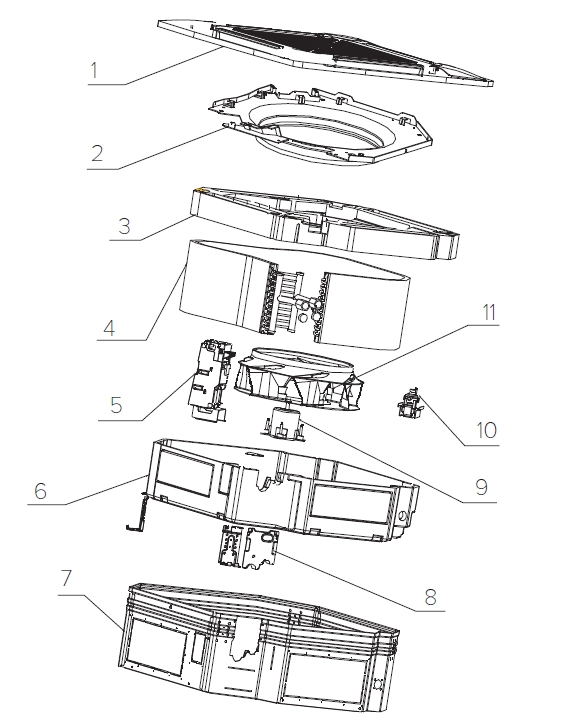

Komponenter

Teckenförklaring:

1 - Dekorativ panel med ett filter
2 - Panel för justering av luftflöde
3 - Dräneringsplåt
4 - Värmeväxlare
5 - Kontrollbox
6 - Isoleringsmaterial för värmare
7 - Huvuddel
8 - Rörfixtur
9 - Fläktmotor
10 - Dräneringspump
11 - Fläkt

* Komponenterna kan variera beroende på modell. Denna schematiska ritning avser modellerna MCFK 10/12/14.
